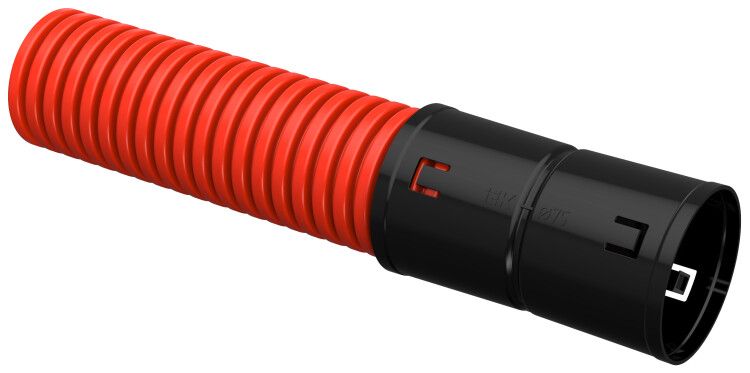

Труба гофрированная двустенная ПНД гибкая d75мм красн. (уп.100м) IEK CTG12-075-K04-100-R

Труба гофрированная двустенная из полиэтилена низкого давления (ПНД) d=75 мм красная (100 м) от IEK (ИЭК), артикул ctg12-075-k04-100-r, предназначена для защиты кабелей в условиях повышенной механической нагрузки и агрессивной среды. Эта труба сочетает эластичность, долговечность и простоту монтажа, что делает её надёжным решением для электромонтажных работ.

Назначение и область применения

Труба гофрированная двустенная ПНД используется для защиты силовых, информационных, сигнальных и телекоммуникационных кабелей от повреждений при прокладке в земле, в бетоне, в каналах и на открытых участках. Подходит для прокладки в строительных конструкциях, дорожных насыпях, аэропортах, объектах ЖКХ и энергообъектах. Благодаря высокой устойчивости к внешним воздействиям, труба особенно эффективна там, где требуется скрытая или подземная прокладка проводов.

Технические характеристики

• Наружный диаметр: 75 мм
• Внутренний диаметр: 62,5 мм - позволяет легко протянуть кабели большего сечения
• Материал: полиэтилен низкого давления (ПНД) - устойчив к химическим веществам, влаге и перепадам температур
• Длина бухты: 100 м - удобна для крупных участков прокладки без стыков
• Кольцевая жесткость: 450 Н (эквивалентно 9,3 кПа) - выдерживает значительную нагрузку от грунта и транспорта
• Диапазон рабочих температур: от –55 C до +60 C - работает в суровых климатических условиях
• Степень защиты IP40 - защищает от твердых частиц размером более 1 мм, но не от воды
• Форма: внешняя поверхность - ребристая, внутренняя - гладкая; обеспечивает прочность и снижает трение при протяжке кабеля
• Исполнение: эластичное - легко гнётся без потери формы, подходит для сложных маршрутов
• Цвет: красный - стандартизированная цветовая маркировка для электромонтажных систем
• Наличие протяжки: да - встроенный шнур упрощает затяжку кабелей
• Срок службы: 50 лет - длительная эксплуатация без замены
• Пожаробезопасность: материал распространяет горение - не предназначен для установки в местах с высокими требованиями к огнестойкости

Совместимость и монтаж

Труба совместима со всеми типами кабелей, используемых в электромонтаже: силовые, контрольные, сетевые, телефонные, видеонаблюдения. Установка возможна вручную или с использованием специальных инструментов. Гофра легко фиксируется в распределительных коробках, шкафах и колодцах с помощью стандартных зажимов или муфт. Для герметизации входов рекомендуется использовать термоусадочные или пластиковые переходники. Монтаж допускается в вертикальных, горизонтальных и изогнутых направлениях благодаря эластичности материала. Каждый метр трубы имеет достаточную гибкость для радиуса изгиба менее 8 диаметров (менее 600 мм).

Безопасность и стандарты

Труба соответствует требованиям к применению в электромонтажных работах, однако не является самозагасающим материалом - при возгорании она продолжает гореть. Поэтому запрещено использование в помещениях с повышенными требованиями к пожарной безопасности: детские учреждения, больницы, эвакуационные пути, кабельные тоннели с плотной группировкой кабелей. Стандарт IP40 обеспечивает защиту от контакта с инструментами и крупными твёрдыми предметами, но не предохраняет от попадания воды - для влажных зон требуются дополнительные меры герметизации.

Преимущества

• Высокая механическая прочность - выдерживает давление грунта и легкий транспорт
• Удобство монтажа - встроенная протяжка экономит время при прокладке кабелей
• Гибкость - проходит через узкие и извилистые каналы без дополнительных фитингов
• Долговечность - срок службы 50 лет снижает затраты на обслуживание
• Легкий вес - упрощает транспортировку и работу на высоте
• Устойчивость к коррозии и химически активным средам - не ржавеет, не разрушается под действием щелочей и солей

Ограничения применения

• Не применяется в местах с риском открытого пламени или высоких температур выше +60 C
• Не подходит для прямой прокладки в воде или постоянно влажных средах без дополнительной герметизации
• Запрещён в помещениях с нормами пожарной безопасности класса КМ0–КМ1 (например, в лифтовых шахтах, эвакуационных коридорах)
• Не следует использовать в качестве основной несущей конструкции - только как защитную оболочку
• При прокладке в асфальте или бетоне необходимо соблюдать минимальный слой бетона сверху - минимум 10 см

Примеры использования

• Подземная прокладка кабелей питания к освещению во дворах и парковках
• Прокладка кабелей видеонаблюдения вдоль автомобильных дорог
• Защита силовых линий в многоэтажных домах при скрытой прокладке в стяжке или стене
• Прокладка в кабельных каналах на железнодорожных станциях и аэропортах
• Обустройство линий связи между зданиями на промышленных площадках

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен быть на 20–30% больше суммарного диаметра всех протягиваемых кабелей
• При прокладке в холодную погоду (ниже –20 C) согните трубу медленно - материал становится хрупче
• Используйте протяжку для первоначального вывода кабеля - после этого можно протянуть несколько кабелей одновременно
• На углах и поворотах устанавливайте дополнительные крепления каждые 1–1,5 м - предотвращает провисание
• Для подземной прокладки рекомендуется засыпать трубу песком перед уплотнением грунта - снижает точечные нагрузки
• Цвет красной трубы - сигнал для бригад, работающих с землёй: здесь есть кабель! Обязательно помечайте места выхода трубы на поверхность
