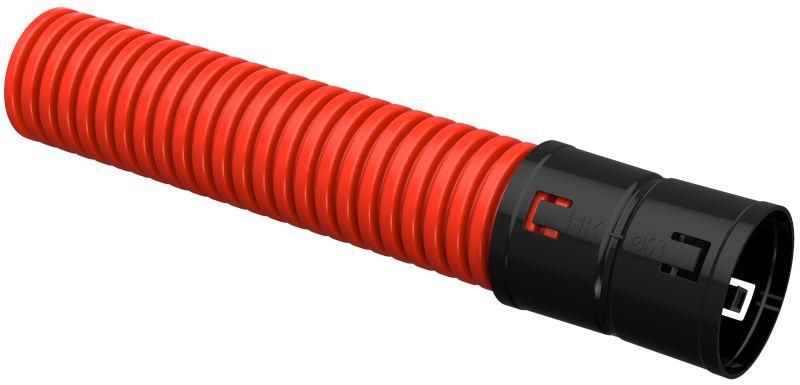

Труба гофрированная двустенная ПНД гибкая d63мм красн. (уп.25м) ELASTA IEK EA-TG22-2-2-2-063-025-K04

Труба гофрированная двустенная полимерная низкого давления (ПНД) диаметр 63 мм красная (упаковка 25 м) от IEK (ИЭК) предназначена для защиты кабелей в электромонтажных работах. Благодаря эластичной двухслойной конструкции и высокой устойчивости к нагрузкам, она обеспечивает надежную изоляцию проводов даже в сложных условиях прокладки. Артикул ea-tg22-2-2-2-063-025-k04 соответствует серии ELASTA.

Назначение и область применения

Труба гофрированная двустенная полимерная низкого давления (ПНД) диаметр 63 мм красная (упаковка 25 м) используется для защиты кабельных линий от механических повреждений, влаги и химического воздействия. Подходит для прокладки силовых, информационных, сигнальных и телекоммуникационных кабелей. Применяется в строительстве зданий, подземных коммуникациях, дорожных и аэродромных сооружениях, объектах ЖКХ и энергетики.

Технические характеристики

• Наружный диаметр: 63 мм
• Внутренний диаметр: 51,3 мм - позволяет легко протянуть кабели сечением до 2–3 единиц стандартного типа
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, не проводит ток
• Длина одной бухты: 25 м - удобна для транспортировки и монтажа на участках средней протяжённости
• Кольцевая жесткость: 450 Н (соответствует классу SN8) - выдерживает давление грунта при закладке в землю
• Рабочий температурный диапазон: от –55 C до +60 C - сохраняет форму и прочность в суровых климатических условиях
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Срок службы: 50 лет - долговечность при правильной установке и отсутствии агрессивных химикатов
• Форма: внешняя поверхность - ребристая (гофра), внутренняя - гладкая - снижает трение при протяжке кабеля
• Цвет: красный - стандартизированная цветовая маркировка для быстрой идентификации в комплексных системах
• Наличие протяжки: да - встроенный стальной трос для упрощения ввода кабелей

Совместимость и монтаж

Труба гофрированная двустенная полимерная низкого давления (ПНД) диаметр 63 мм красная (упаковка 25 м) совместима с фитингами и соединительными элементами серии ELASTA. Монтаж возможен вручную без специального оборудования: труба легко гнётся, что позволяет проходить через изгибы и препятствия. Для прямолинейных участков рекомендуется использовать направляющие шины. Установка в земле требует предварительной подготовки канавы с песчаной подушкой. Кабель протягивается через встроенную протяжку - это исключает необходимость использования дополнительных инструментов.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ Р 50571.5.52 и имеет сертификат соответствия. Степень защиты IP40 гарантирует безопасность от попадания твердых предметов, но не является водонепроницаемой - не применяется в местах постоянного контакта с водой. По пожаробезопасности: материал распространяет горение - запрещено использование в помещениях с повышенными требованиями к огнестойкости (например, в лифтовых шахтах, кабельных тоннелях без противопожарной защиты).

Преимущества

• Гладкий внутренний канал минимизирует риск повреждения изоляции кабеля при протяжке
• Высокая упругость материала позволяет монтировать трубу в труднодоступных местах без перегибов
• Удобная длина бухты (25 м) снижает количество стыков и ускоряет работу
• Красный цвет упрощает визуальный контроль и отличает её от других типов труб на объекте
• Встроенная протяжка экономит время и усилия при прокладке многожильных кабелей

Ограничения применения

• Не допускается применение в местах с постоянным контактом с водой - IP40 не обеспечивает гидроизоляцию
• Запрещено использование в помещениях с нормами пожарной безопасности выше уровня B1-B2 - материал горюч
• Не предназначен для прокладки под автомобильными дорогами с интенсивным движением - требуется усиленная защита (например, железобетонные коробы)
• Не следует использовать в агрессивных химических средах (кислоты, щелочи, растворители) - ПНД не устойчив к таким веществам

Примеры использования

• Прокладка силового кабеля от распределительного щита к насосной станции в частном доме
• Подземная прокладка кабелей связи между корпусами на территории предприятия
• Монтаж сигнальных линий в системах автоматизации на конвейере
• Прокладка кабелей в канализационных колодцах и подземных камерах (при условии отсутствия затопления)
• Обустройство освещения в парковых зонах и на автостоянках

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (51,3 мм) был достаточен для суммарного сечения всех протягиваемых кабелей - не более 40% свободного объема
• При прокладке в холодную погоду (ниже –20 C) согните трубу медленно - материал становится менее пластичным
• Для длинных участков (>20 м) используйте смазку на основе силикона для облегчения протяжки
• Не перегибайте трубу радиусом меньше 10×диаметра (менее 630 мм) - это может вызвать деформацию стенок
• При использовании в земле обязательно делайте песчаную подушку 10–15 см под и над трубой - это равномерно распределит нагрузку
• Красный цвет трубы хорошо виден на чертежах - помечайте её в схемах как “ELASTA-PND-63” для упрощения обслуживания
