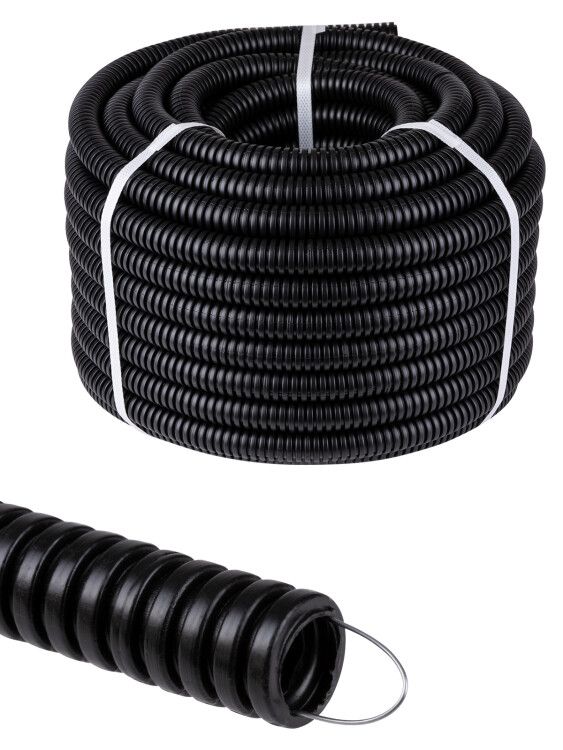

Труба гофрированная ПНД d 20 с зондом (25 м) легкая черная | SQ0413-2502 TDM

Труба гофрированная полиэтиленовая низкого давления диаметр 20 мм с зондом (25 м) легкая черная от TDM ELECTRIC - это гибкий защитный канал для прокладки кабелей и проводов в условиях повышенной влажности, перепадов температур и механических нагрузок. Артикул sq0413-2502 подходит для открытой и скрытой проводки в жилых, промышленных и коммерческих объектах.

Назначение и область применения

Труба гофрированная полиэтиленовая низкого давления диаметр 20 мм с зондом (25 м) легкая черная используется для защиты электрических кабелей и проводов при монтаже в стенах, потолках, полах, штроках, каналах и на поверхности. Подходит для внутренней и внешней прокладки. Благодаря устойчивости к УФ-излучению и широкому диапазону рабочих температур, её можно применять даже в неотапливаемых помещениях, на улице или в технических коробах.

Технические характеристики

• Материал: Полиэтилен низкого давления (ПНД, ПЭНД, HDPE) - прочный, эластичный, химически стойкий.
• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,2 мм - позволяет пропускать кабели сечением до ~8–10 мм2 (например, NYM, VVG, PVS).
• Длина: 25 метров - одна бухта, удобна для длинных трасс.
• Рабочая температура: от –40 C до +90 C - выдерживает зимние условия и нагрев от оборудования.
• Степень защиты IP55: защищает от пыли и струй воды - подходит для сырых помещений, цехов, подъездов.
• Маслостойкость: да - не разрушается при контакте с маслами, смазками, некоторыми растворителями.
• Устойчивость к УФ: да - не теряет прочность под солнцем, не становится хрупкой.
• Прочность на разрыв: 200 Н - выдерживает натяжение при монтаже.
• Прочность при сжатии: 350 Н - не деформируется под весом штукатурки, бетона или других материалов.
• Радиус изгиба: 60 мм - легко гнётся без инструментов, не повреждает кабель внутри.
• Безгалогенный состав: не выделяет токсичных газов при нагреве - безопаснее при возгорании.
• Цвет: чёрный - маскируется на фоне стен, труб, кабельных трасс.
• Номинальный размер в дюймах: 3/4" - соответствует распространённым стандартам креплений и фитингов.

Совместимость и монтаж

Труба гофрированная полиэтиленовая низкого давления диаметр 20 мм с зондом (25 м) легкая черная оснащена протяжкой (зондом) - стальной или пластиковой нитью, которая проходит через всю длину. Это упрощает затяжку кабеля: достаточно закрепить провод к зонду и потянуть его через трубу. Монтаж возможен вручную без специальных инструментов. Радиус изгиба 60 мм позволяет делать плавные повороты без риска повреждения изоляции кабеля. Для соединения с распределительными коробками, корпусами или переходниками используйте фитинги с внутренним диаметром 20 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в бытовых и промышленных сетях. Отсутствие галогенов снижает риск образования ядовитых паров при перегреве. Класс воспламеняемости по UL94 не указан - продукт не предназначен для установки в зонах с высокими требованиями к огнестойкости (например, в лифтовых shafts или системах принудительного воздухообмена). IP55 обеспечивает защиту от пыли и водяных струй - но не предназначена для постоянного погружения в воду.

Преимущества

• Лёгкий вес - удобно транспортировать и работать с ней на высоте.
• Высокая гибкость - не требует предварительного прогрева или формования.
• Зонд в комплекте - экономит время при прокладке кабелей.
• Долговечность - материал ПНД не корродирует, не гниёт, не реагирует на щелочи и кислоты.
• Подходит для многократного использования - при замене кабеля трубу можно использовать повторно.

Ограничения применения

• Не рекомендуется для прямого бетонирования без дополнительной защиты - при сильном давлении возможно сплющивание.
• Не следует использовать в местах с постоянным воздействием острых предметов, например, рядом с металлическими кромками без защитных вставок.
• Не является самозатухающей конструкцией - не применяется там, где требуется класс горючести B1-B2 по ГОСТ или UL94 V-0/V-1.
• Не подходит для силовых кабелей с большим радиусом изгиба (более 10× диаметра кабеля) - соблюдайте минимальный радиус изгиба 60 мм.

Примеры использования

• Прокладка кабеля от щита до розеток в квартире по стенам после штробления.
• Защита сигнальных проводов на конвейерах, станках, автоматических линиях.
• Монтаж слаботочных систем (LAN, CCTV, домашняя автоматизация) в офисах и торговых центрах.
• Прокладка кабелей в неотапливаемых подвалах, на крыльцах, в гаражах - благодаря морозостойкости и УФ-защите.

Практические советы

• Перед прокладкой проверьте, чтобы внутренний диаметр трубы (14,2 мм) был больше суммарного диаметра всех кабелей - не заполняйте более чем на 40%.
• При использовании в бетоне или штукатурке - убедитесь, что труба не будет сдавлена; лучше поместить её в защитный короб или использовать с дополнительной опорой.
• При работе в холодную погоду (< –20 C) не растягивайте трубу резко - она становится менее эластичной.
• Артикул sq0413-2502 от TDM ELECTRIC совместим с большинством стандартных клеммных коробок и муфт 20 мм - сверьте размеры перед покупкой фитингов.
• Для длинных трасс (>15 м) с несколькими поворотами - используйте зонд для первоначального протягивания направляющего шнура, затем уже к нему крепите основной кабель.
