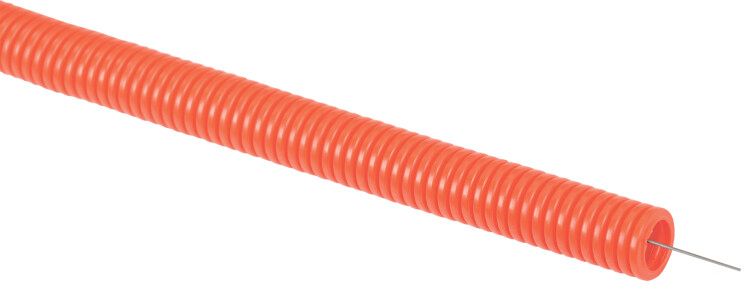

Труба гофрированная ПНД d=16мм с зондом оранжевая (50м) IEK - CTG20-16-K04-050

Труба гофрированная полиэтилен низкого давления (ПНД) d16мм с протяжкой/зондом оранжевая (50м) от IEK (ИЭК) - гибкий защитный канал для прокладки кабелей в стенах, полу и потолках. Артикул ctg20-16-k04-050 подходит для скрытых электромонтажных работ в негорючих конструкциях.

Назначение и область применения

Труба гофрированная полиэтилен низкого давления (ПНД) d16мм с протяжкой/зондом оранжевая (50м) используется для защиты и прокладки электрических кабелей: силовых, слаботочных и информационных. Применяется исключительно в скрытой проводке внутри негорючих конструкций - в штробах стен, стяжке пола, пустотах перекрытий и потолочных нишах. Благодаря наличию протяжки упрощается затяжка кабеля при монтаже.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД)
• Наружный диаметр: 16 мм
• Длина одной бухты: 50 метров
• Цвет: оранжевый
• Температурный диапазон эксплуатации: от –40 C до +90 C
• Степень защиты IP40: защита от твердых частиц крупнее 1 мм, но не от воды
• Прочность при сжатии: 320 Н (выдерживает нагрузку, характерную для заливаемой стяжки или штукатурки)
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Горючесть: материал распространяет горение - не самозагасающий
• Содержание галогенов: есть - при горении выделяются токсичные вещества

Совместимость и монтаж

Труба совместима со всеми типами кабелей, используемых в жилых и промышленных объектах: NYM, VVG, КГ, UTP, коаксиальные, сигнальные. Монтаж выполняется в подготовленные штробы, пустоты или зоны заливки. Протяжка (тонкий пластиковый шнур) позволяет легко затянуть кабель через всю трубу - достаточно закрепить его на конце провода и потянуть. Диаметр 16 мм рассчитан на одновременную прокладку до 3–4 кабелей малого сечения (например, 1,5–2,5 мм2). Для больших кабелей требуется проверка заполнения канала.

Безопасность и стандарты

Труба соответствует требованиям к электромонтажным изделиям для внутренней скрытой прокладки. Однако из-за того, что материал распространяет горение и содержит галогены, она не допускается к использованию в открытой проводке, в местах с высокой пожарной опасностью, в помещениях с массовым пребыванием людей (по нормам пожарной безопасности). Не применяется в системах с требованием нераспространения горения (НГ) или низкого дымовыделения (LS).

Преимущества

• Высокая гибкость - легко формируется в поворотах и изгибах без инструментов
• Устойчивость к химическим воздействиям - не реагирует на цемент, штукатурку, влагу
• Протяжка уже установлена - экономит время при монтаже
• Легкий вес - удобно транспортировать и хранить
• Долгий срок службы - 25 лет при правильном применении

Ограничения применения

• Не использовать в открытой проводке - материал горюч
• Запрещено прокладывать в деревянных конструкциях, сгораемых перегородках, вентканалах
• Не подходит для помещений с повышенными требованиями к пожарной безопасности (детские учреждения, больницы, метро)
• Не рекомендуется для внешних работ - не устойчива к УФ-излучению
• Не обеспечивает герметичность - не заменяет водонепроницаемые каналы (IP65+)

Примеры использования

• Прокладка кабелей питания для розеток в бетонной стене после штрабления
• Скрытая проводка освещения в стяжке пола перед укладкой плитки
• Прокладка сетевых кабелей (UTP) между этажами в пустотах перекрытий
• Защита слаботочных линий (TV, интернет, домофон) в штробах в квартире

Практические советы

• Перед монтажом проверьте, чтобы штроба была шире диаметра трубы минимум на 5 мм - так легче будет уложить её и заделать раствором
• При проходе через металлические элементы (арматура, профили) используйте переходники или фланцы - избежите повреждения стенки трубы
• Не перегибайте трубу радиусом меньше 80 мм - риск деформации и снижения прочности
• При длинных трассах (>15 м) делайте контрольные точки доступа - для будущего обслуживания
• Артикул ctg20-16-k04-050 от IEK (ИЭК) хорошо сочетается с другими элементами серии ELASTA - муфтами, коленами, распределительными коробками
