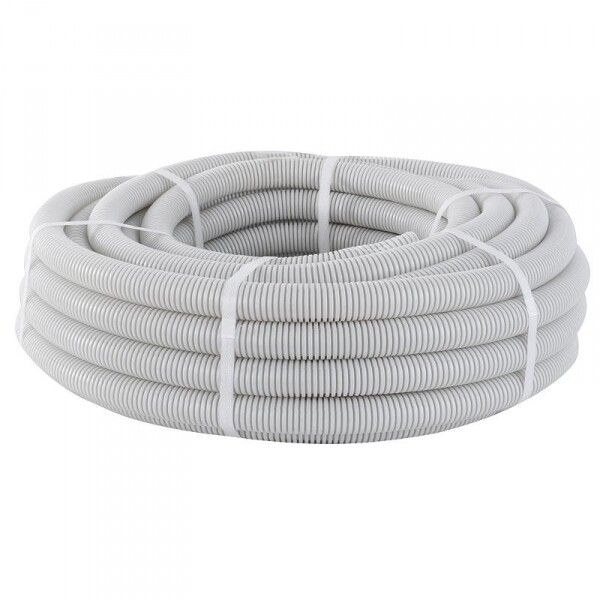

Труба гофрированная ПВХ d20мм с протяжкой (уп.10м) Plast PROxima EKF tg-z-20-10m

Труба гофрированная ПВХ с зондом d20мм (10м) от EKF в серии PROxima - это готовая кабеленесущая система с внутренней протяжкой, предназначенная для скрытой прокладки кабелей в стенах, полу и потолке. Артикул tg-z-20-10m обеспечивает надёжную защиту проводов от механических воздействий и внешних факторов, сохраняя при этом простоту монтажа.

Назначение и область применения

Труба гофрированная ПВХ с зондом d20мм (10м) используется для прокладки силовых и слаботочных кабелей в помещениях с высокими требованиями к безопасности: жилых домах, офисах, производственных цехах, складах. Подходит для монтажа в бетонных, кирпичных и деревянных конструкциях - как в штробах, так и по поверхности стен и потолков. Применяется там, где требуется защита кабеля от перегибов, ударов, влаги и пыли, особенно в условиях постоянной вибрации или ограниченного доступа.

Технические характеристики

• Наружный диаметр: 20 мм - соответствует стандартному размеру для прокладки одиночных кабелей до 10–12 мм2
• Внутренний диаметр: 14,1 мм - позволяет свободно протягивать кабели сечением до 8–10 мм2
• Длина: 10 метров - оптимальна для одного участка трассы без стыков
• Материал: ПВХ - самозатухающий, устойчив к химическим веществам, не выделяет токсичных паров при нагреве
• Степень защиты IP55 - защищает от пыли и струй воды, что важно для сырых помещений и мест с частой влажной уборкой
• Температурный диапазон: от -40C до +60C - работает в холодных подвалах и жарких технических помещениях
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус при прокладке без риска повреждения
• Прочность на разрыв: 100 Н - выдерживает нагрузки при монтаже и эксплуатации, например, при закреплении кронштейнами
• Цвет: серый - совместим с большинством интерьеров и легко сочетается с другими элементами системы
• Без галогенов - снижает риск образования ядовитых газов при возгорании
• Наличие протяжки - внутренняя стальная нить для легкой протяжки кабеля без дополнительных инструментов

Совместимость и монтаж

Труба гофрированная ПВХ с зондом d20мм (10м) совместима со всеми типами кабелей: NYM, VVG, SHVV, FTP, UTP, а также с медными и алюминиевыми проводами. Монтаж выполняется вручную: достаточно продеть кабель через зонд, который уже установлен внутри трубы. Для фиксации используйте пластиковые хомуты или крепления с шагом не более 1 метра. Не требует специальных инструментов - можно резать обычными ножницами по металлу. Учитывайте посадочный диаметр 20 мм при выборе соединителей и переходников - они должны точно подходить по наружному размеру.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности для внутренней электропроводки. Относится к классу горючести по UL94 - материал не поддерживает открытый пламень. Сертифицирована для использования в соответствии с ГОСТ Р 50571 и ПУЭ. Защита IP55 делает её пригодной для установки в помещениях с повышенной влажностью, таких как кухни, ванные комнаты, подвалы и технические этажи.

Преимущества

• Зонд встроен - экономит время на протяжку кабеля, не нужна отдельная протяжка
• Высокая гибкость - легко проходит через изгибы и узкие места
• Легкий вес - удобно транспортировать и работать с ней на высоте
• Устойчивость к коррозии - не ржавеет, не разрушается под действием влаги
• Отсутствие обшивки - снижает стоимость и упрощает работу с кабелем
• Совместимость с системой EKF PROxima - возможность использовать одинаковые фитинги и комплектующие

Ограничения применения

Не предназначена для наружной прокладки под открытым небом - длительное UV-воздействие разрушает ПВХ. Не рекомендуется для прямого бетонирования без дополнительной защиты - при давлении выше 100 Н возможна деформация. Не следует применять в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами. Температура ниже -40C может сделать материал хрупким - избегайте монтажа в неотапливаемых объектах зимой без прогрева.

Примеры использования

• Прокладка кабеля питания для розеток в новостройке - в штробах между этажами
• Скрытая проводка освещения в офисном помещении - по потолку в направлении светильников
• Подключение датчиков движения и сигнализации - в стенах с использованием слаботочных кабелей
• Обустройство электропроводки в цеху с влажной уборкой - благодаря IP55
• Монтаж кабеля для видеонаблюдения в подъезде - по стенам с минимумом креплений

Практические советы

• Перед монтажом проверьте целостность зонда - он должен двигаться свободно внутри трубы
• Не перегибайте трубу меньше чем на 60 мм радиуса - это может повредить кабель внутри
• При прокладке длинных трасс используйте несколько отрезков с соединителями, чтобы избежать перегрузки зонда
• Для кабелей с большим диаметром (более 10 мм2) рассмотрите использование трубы большего сечения - 25 мм
• Храните в сухом месте при температуре от +5C до +30C - экстремальные условия влияют на эластичность ПВХ
• Артикул tg-z-20-10m идеально подходит для быстрого ремонта или расширения существующих сетей - всегда есть запас в наличии
