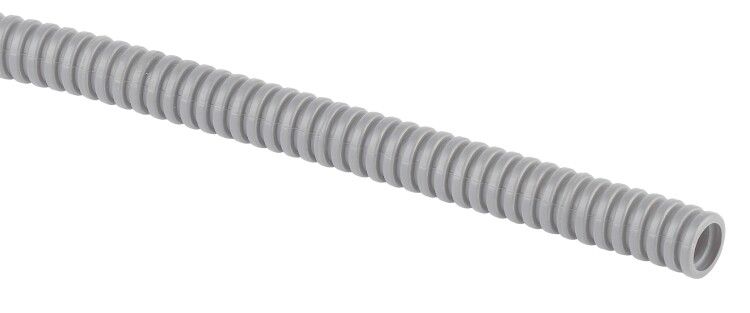

Труба гофрированная ПВХ GOFR-50-20-PVC-T тяжелая серая 50мм с зондом 20м | Б0057958 ЭРА

Труба гофрированная ПВХ тяжелая d50мм с протяжкой/зондом 20м (артикул Б0057958, бренд ЭРА) - надёжная защита для кабелей и проводов в скрытых электромонтажных трассах. Прочная, гибкая и устойчивая к внешним воздействиям, она предназначена для прокладки в штробах, подпольях, фальшстенах и других труднодоступных зонах.

Назначение и область применения

Труба гофрированная ПВХ тяжелая d50мм с протяжкой/зондом 20м используется для прокладки электрических и слаботочных кабелей в местах, где требуется защита от механических повреждений, пыли и влаги. Подходит для:

• скрытой прокладки в бетонных стенах и перекрытиях (штробы);
• монтажа в пустотах фальш-потолков и фальш-стен;
• укладки под подвижными или нагрузочными полами;
• промышленных и коммерческих объектов - заводов, складов, офисов, жилых комплексов.

Защищает силовые, сигнальные, сетевые и телефонные кабели. Особенно эффективна там, где нужна повышенная прочность и возможность протяжки проводов через всю трубу.

Технические характеристики

• Материал: Поливинилхлорид (ПВХ) - устойчив к коррозии, химически инертен, не поддерживает горение.
• Наружный диаметр: 50 мм - соответствует внутреннему диаметру, обеспечивает достаточное пространство для кабелей.
• Длина: 20 метров - одна секция, удобна для длинных трасс без стыков.
• Гибкость: Гибкая - позволяет проходить через изгибы и повороты без потери целостности.
• Статический радиус изгиба: 150 мм - минимальный допустимый радиус при изгибах во время монтажа.
• Прочность на разрыв: 800 Н - выдерживает значительные нагрузки, например, при уплотнении бетона или давлении от перекрытий.
• Степень защиты IP55: Защита от пыли (не полностью герметична, но пыль не проникает в количестве, нарушающем работу) и струй воды из любого направления.
• Рабочий температурный диапазон: от –15 C до +60 C - подходит для большинства помещений, включая неотапливаемые зоны.
• Цвет: Серый - стандартизирован для промышленного использования, легко различим на фоне других коммуникаций.
• Обшивка: Без обшивки - снижает вес и стоимость, сохраняет гибкость.

Совместимость и монтаж

Труба гофрированная ПВХ тяжелая d50мм с протяжкой/зондом 20м совместима с любыми кабелями, имеющими наружный диаметр до 30–35 мм (с учётом заполнения 40–50%).

Имеет встроенную протяжку (зонд) - стальная или пластиковая нить, проходящая по всей длине трубы. Это позволяет легко протянуть кабель без использования специальных инструментов. Для монтажа:

• Не требуются дополнительные фитинги - можно использовать стандартные муфты и переходники ЭРА.
• Фиксируется хомутами, скобами или в пазах креплений - не деформируется при затяжке.
• Запрещено резать трубу под острым углом - используйте ножницы по металлу или специальный резак, чтобы не повредить стенки.
• Учитывайте посадочный диаметр 50 мм - все соединители должны точно соответствовать этому параметру.

Безопасность и стандарты

Труба выполнена из самозагасающегося ПВХ, не распространяющего пламя. Соответствует требованиям безопасности для электромонтажа в помещениях с повышенной пожарной опасностью. Класс воспламеняемости по UL94 - “Прочее”, что указывает на отсутствие официальной классификации по этому стандарту, однако материал не поддерживает горение в условиях нормального функционирования системы.

IP55 обеспечивает безопасную эксплуатацию в условиях возможного попадания воды (например, при мойке полов или аварийном затоплении).

Преимущества

• Высокая механическая прочность - выдерживает давление при заливке бетона и уплотнении.
• Встроенный зонд - экономит время при прокладке кабелей, исключает необходимость втягивания с помощью шнура или троса.
• Устойчивость к УФ-излучению и химическим веществам - долговечна даже в условиях частых изменений температуры.
• Лёгкий вес - удобна для транспортировки и работы на высоте.
• Серый цвет - не выделяется среди других инженерных систем, не требует окраски.

Ограничения применения

• Не предназначен для открытой прокладки под прямыми солнечными лучами более 6 месяцев - ПВХ со временем теряет эластичность.
• Не следует использовать в средах с постоянным контактом с маслами, растворителями или агрессивными жидкостями - возможна деградация материала.
• Температура ниже –15 C снижает гибкость; при монтаже в холоде необходимо прогревать трубу перед изгибом.
• IP55 не гарантирует герметичность - не подходит для прямого погружения в воду или постоянной влажности (например, в канализационных коллекторах).

Примеры использования

• Прокладка силового кабеля ВВГнг-Ls внутри стены квартиры после демонтажа старой проводки.
• Монтаж сети Ethernet и видеонаблюдения в фальш-потолке офисного здания.
• Укладка кабелей управления на производственной линии под полом с доступом через люки.
• Скрытая прокладка в пустотах кирпичных перегородок при реконструкции исторического здания.

Практические советы

• Перед прокладкой проверьте, чтобы зонд был целым - он должен свободно двигаться внутри трубы.
• Если кабель слишком толстый - не перегружайте трубу. Лучше взять две параллельные трубы, чем рисковать повреждением изоляции.
• На поворотах трассы используйте гибкие уголки ЭРА - они совместимы с этой моделью и предотвращают перегиб.
• При работе в бетоне - закрепите трубу на расстоянии не менее 1 м друг от друга, чтобы избежать её смещения при уплотнении.
• Храните в сухом месте при температуре выше 0 C - заморозка может вызвать микротрещины в стенках.
