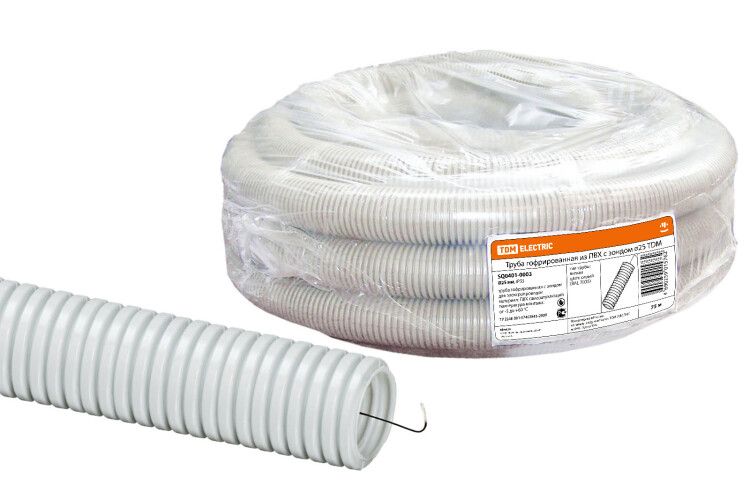

Труба гофрированная ПВХ d 25 с зондом (75 м) легкая - SQ0401-0003 TDM

Труба гибкая гофрированная ПВХ диаметр 25 мм с протяжкой легкая (75 м) от TDM ELECTRIC - это защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и влажности. Артикул sq0401-0003 подходит для внутренней и наружной фиксации в цехах, на складах и других промышленных объектах.

Назначение и область применения

Труба гибкая гофрированная ПВХ диаметр 25 мм с протяжкой легкая (75 м) используется для защиты электрических кабелей и проводов от повреждений, влаги, пыли и химических воздействий. Применяется в производственных и складских помещениях, где требуется надёжная изоляция проводки - например, рядом с оборудованием, конвейерами, станками, распределительными щитами. Подходит для стационарной и слегка подвижной прокладки.

Технические характеристики

• Материал: самозатухающий поливинилхлорид (ПВХ) - устойчив к возгоранию и не выделяет токсичных газов при нагреве;
• Наружный диаметр: 25 мм; внутренний проход: 18,3 мм - позволяет пропускать кабели до 12–14 мм в диаметре;
• Рабочая температура: от –5 C до +60 C - не рекомендуется для экстремально холодного или жаркого климата вне помещений;
• Степень защиты IP55 - защита от пыли и струй воды с любого направления;
• Прочность на разрыв: 100 Н, на сжатие: 350 Н - выдерживает давление от оборудования и случайных ударов;
• Радиус изгиба: 75 мм - можно гнуть без потери целостности даже в ограниченном пространстве;
• Длина бухты: 75 метров - оптимальна для крупных проектов;
• Цвет: серый - соответствует промышленным стандартам визуального различения;
• Маслостойкость: да - не разрушается при контакте с минеральными маслами и смазками;
• Безгалогенный состав - безопасен при возможном перегреве;
• Обшивка: отсутствует - лёгкий вес, но требует дополнительной фиксации при вибрациях.

Совместимость и монтаж

Труба гибкая гофрированная ПВХ диаметр 25 мм с протяжкой легкая (75 м) совместима со всеми типами силовых и слаботочных кабелей, включая NYM, VVG, PVS, КГ. Установка осуществляется вручную: достаточно продеть протяжку через всю трубу, закрепить её на конце кабеля и затянуть. Для фиксации используйте хомуты, крепления или специальные держатели - труба не имеет жёсткой оболочки и нуждается в поддержке каждые 0,5–1 м. Не применяйте клеевые методы - ПВХ не склеивается надёжно.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, что снижает риск распространения пламени. Соответствует требованиям безопасности для промышленных объектов. Класс воспламеняемости по UL94 - не указан конкретно, но материал классифицируется как “Прочее”, что указывает на базовый уровень огнестойкости. Сертификаты не указаны - проверьте соответствие местным нормам перед использованием в ответственных системах.

Преимущества

• Наличие протяжки (зонда) значительно ускоряет монтаж - не нужны дополнительные инструменты для запуска кабеля;
• Лёгкий вес и гибкость позволяют работать в плотных пространствах без предварительного формирования маршрута;
• Устойчивость к маслу и влаге увеличивает срок службы в агрессивных средах;
• Защита IP55 исключает попадание пыли и брызг воды - идеально для цехов с мойкой или высокой влажностью;
• Отсутствие галогенов делает трубу безопаснее при аварийном перегреве.

Ограничения применения

• Не предназначена для открытой уличной прокладки - не выдерживает длительного UV-облучения и заморозки ниже –5 C;
• Не подходит для прямого бетонирования или заделки в стену - отсутствует прочная оболочка;
• Не рассчитана на постоянные динамические нагрузки (например, частые изгибы в движущихся механизмах);
• Не следует использовать в помещениях с температурой выше +60 C - материал теряет форму и становится хрупким;
• Внутренний диаметр 18,3 мм ограничивает количество и толщину одновременно прокладываемых кабелей - не допускайте переполнения.

Примеры использования

• Прокладка питания к станкам ЧПУ внутри цеха;
• Запитка датчиков и светильников на складском конвейере;
• Фиксация сигнальных проводов в зоне обслуживания оборудования;
• Переход между шкафами управления и механизмами с переменным положением;
• Альтернатива металлической гофре там, где важна коррозионная стойкость и меньший вес.

Практические советы

• Перед монтажом проверьте, чтобы кабель имел внешний диаметр меньше 18 мм - иначе будет сложно протянуть;
• При длинных участках (>20 м) используйте несколько точек крепления - иначе труба провиснет и затруднит дальнейшую работу;
• Не растягивайте трубу при установке - она сохраняет форму только при естественном радиусе изгиба 75 мм;
• Храните бухту в сухом месте, избегайте прямого солнечного света - даже ПВХ со временем стареет под УФ;
• Для быстрой замены кабеля - всегда оставляйте запас протяжки на обоих концах.
