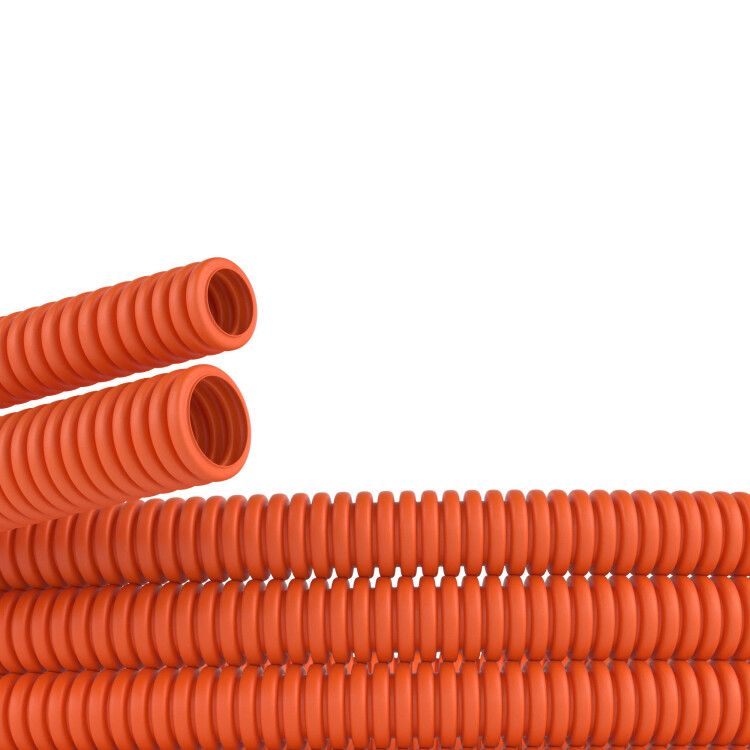

Труба гофрированная ПНД гибкая тяжелая d20мм без протяжки оранж. (уп.100м) DKC 70520 ДКС

Труба гофрированная полиэтиленовая низкого давления (ПНД) 20мм без протяжки тяжелая оранжевая (100м) от DKC предназначена для скрытой прокладки кабелей и проводов в бетоне, штробах и стяжках. Бренд DKC и артикул 70520 обеспечивают надёжную защиту электросетей в сложных условиях монтажа.

Назначение и область применения

Труба гофрированная полиэтиленовая низкого давления (ПНД) 20мм без протяжки тяжелая оранжевая (100м) используется для прокладки электрических, телефонных, компьютерных и телевизионных кабелей внутри строительных конструкций. Подходит для скрытой установки в монолитном бетоне, штробах стен, стяжках полов из несгораемых материалов. Применяется в жилых, коммерческих и промышленных зданиях, где требуется защита проводов от механических повреждений и воздействия окружающей среды.

Технические характеристики

• Наружный диаметр: 19,4 мм
• Внутренний диаметр: 14,2 мм
• Номинальный диаметр: 20 мм
• Длина одной бухты: 100 метров
• Материал: полиэтилен низкого давления (ПНД)
• Цвет: оранжевый (RAL 2004)
• Степень защиты: IP55 - защищает от пыли и струй воды
• Температура эксплуатации: от –40 C до +90 C
• Статический радиус изгиба: 60 мм (минимум 3 диаметра трубы)
• Прочность при сжатии: 320 Н
• Прочность на разрыв: 200 Н
• Ударопрочность: уровень 6 - выдерживает значительные нагрузки
• Маслостойкость: да
• Стойкость к УФ-излучению: есть - не теряет свойства на солнце
• Содержание галогенов: не содержит - безопасна при возгорании
• Распространение горения: да - не самозагасается, требует внешнего пламени
• Наличие разреза: продольный разрез и прорези - позволяют легко вставить кабели после монтажа
• Обшивка: отсутствует - гофра без дополнительной оболочки

Совместимость и монтаж

Труба гофрированная полиэтиленовая низкого давления (ПНД) 20мм без протяжки тяжелая оранжевая (100м) совместима со всеми типами изолированных проводов и кабелей, включая силовые, слаботочные и многожильные. Монтаж возможен как до заливки бетона, так и в уже готовые штробы. Продольные прорези позволяют вставлять кабели даже после укладки трубы - удобно при ремонтах и модернизациях. Для фиксации используйте хомуты или крепления через каждые 1–1,5 м. Не рекомендуется перегибать трубу меньше чем на 60 мм - это снижает её прочность.

Безопасность и стандарты

Изделие соответствует ТУ 3491-011-47022248-2003. Обеспечивает класс безопасности для помещений с повышенными требованиями к пожарной безопасности благодаря отсутствию галогенов. Степень защиты IP55 предотвращает попадание пыли и брызг воды, что важно при прокладке в сырых местах. Класс воспламеняемости по UL94 - «Прочее» - указывает на соответствие базовым нормам, но не на самозагасание. При проектировании систем с высокими требованиями к пожаробезопасности необходимо учитывать, что труба поддерживает горение.

Преимущества

• Высокая эластичность - легко гнётся вокруг препятствий без потери формы
• Широкий температурный диапазон - работает в холодных и жарких помещениях, включая неотапливаемые зоны
• Ударопрочность и сопротивление сжатию - выдерживает давление бетона и механические нагрузки
• Защита от масла и химических веществ - подходит для промышленных объектов
• Устойчивость к УФ - сохраняет целостность при краткосрочном воздействии солнца во время монтажа
• Легкий доступ к кабелям - продольные прорези позволяют заменить провода без вскрытия стены

Ограничения применения

• Не применяется в открытой прокладке под прямыми солнечными лучами более 6 месяцев - долгосрочное УФ-воздействие может вызвать хрупкость
• Поддерживает горение - нельзя использовать там, где требуется материал с классом V-0 по UL94
• Не предназначен для прокладки в почве или подземных каналах - отсутствует защита от коррозии и механического воздействия грунтом
• Не рассчитана на частую деформацию под динамическими нагрузками - например, в движущихся механизмах
• Запрещено применять в системах с рабочим напряжением выше 1000 В переменного тока без дополнительной изоляции

Примеры использования

• Прокладка силового кабеля в бетонной стяжке пола квартиры
• Скрытая прокладка Ethernet и коаксиальных кабелей в штробах офисного здания
• Установка кабелей управления в промышленных станках, заключённых в бетонные основания
• Монтаж слаботочных сетей в многоэтажных домах с монолитным каркасом
• Изоляция проводов в теплицах и ангарах с экстремальными температурами зимой/летом

Практические советы

• Перед укладкой проверьте, чтобы внутренний диаметр трубы (14,2 мм) был больше суммарного диаметра всех кабелей - заполнение не более 40% сечения
• При работе в бетоне используйте трубы с продольными прорезями - они позволят ввести кабель даже после заливки
• Не допускайте перегибов менее 60 мм - это может привести к трещинам и снижению прочности
• Для длинных участков (>15 м) предусмотрите расширительные петли - ПНД имеет коэффициент линейного расширения
• Храните бухты в сухом месте, избегая длительного контакта с острыми предметами - поверхность гофры чувствительна к порезам
• Артикул 70520 от DKC - оптимальный выбор для проектов, где важны прочность, температурная стойкость и возможность последующего обслуживания
