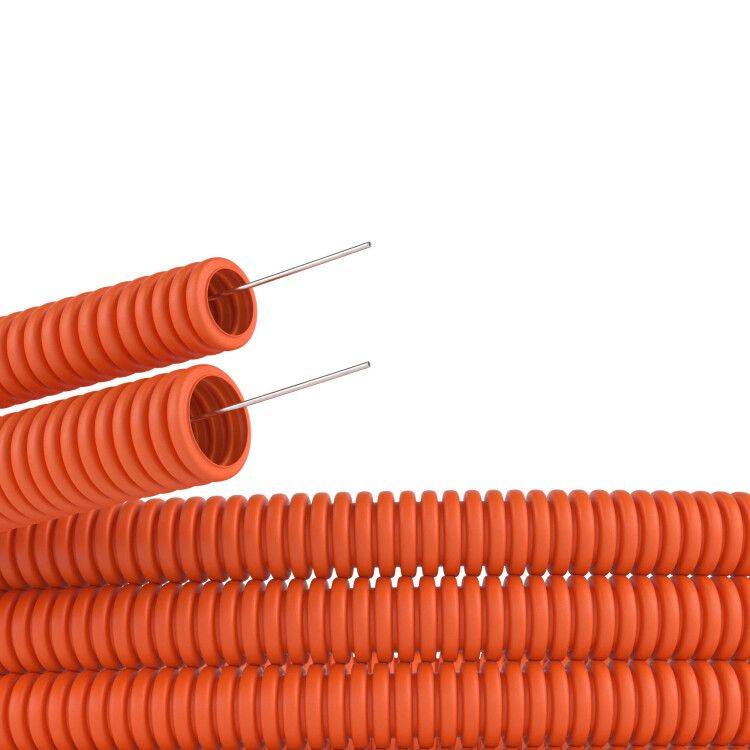

Труба гофрированная ПНД гибкая тяжелая d40мм с протяжкой оранж. (уп.20м) DKC 71540 ДКС

Труба гофрированная полимерная низкого давления диаметр 40 мм, тяжелая, с протяжкой, 20 м, цвет оранжевый от DKC (ДКС) - гибкий защитный канал для прокладки кабелей и проводов в сложных условиях, включая бетонные конструкции и открытые штробы. Артикул 71540 подходит для скрытой электромонтажной прокладки в жилых, промышленных и коммерческих объектах.

Назначение и область применения

Труба предназначена для защиты электрических, телекоммуникационных и слаботочных кабелей при скрытой прокладке. Подходит для монтажа в бетонных стенах, стяжках полов, перегородках и других конструкциях из несгораемых материалов. Используется в системах питания, связи, автоматизации, CCTV, LAN. Гофра обеспечивает механическую и химическую защиту кабелей от повреждений, влаги и воздействия окружающей среды.

Технические характеристики

• Наружный диаметр: 38,6 мм
• Внутренний диаметр: 30,1 мм
• Номинальный диаметр: 40 мм (1½ дюйма)
• Длина бухты: 20 метров
• Материал: полиэтилен низкого давления (ПНД), серия 7
• Цвет: оранжевый (RAL 2004)
• Температура эксплуатации: от –40 C до +90 C
• Степень защиты: IP55 - защищает от пыли и струй воды
• Статический радиус изгиба: 120 мм (минимум 3 диаметра трубы)
• Прочность на сжатие: 320 Н
• Прочность на разрыв: 200 Н
• Ударопрочность: уровень 6 - выдерживает значительные механические нагрузки
• Маслостойкость: да - не разрушается при контакте с маслами и нефтепродуктами
• Устойчивость к УФ: да - не теряет свойств под прямыми солнечными лучами
• Наличие протяжки: да - стальная проволока внутри для легкого введения кабелей
• Продольные прорези: да - позволяют легко раскрыть трубу для замены кабеля
• Безгалогенный состав: да - не выделяет токсичных газов при нагреве
• Распространяет горение: да - не самозагасающая, требует учета при проектировании пожарной безопасности

Совместимость и монтаж

Труба совместима со всеми типами изолированных проводов и кабелей, включая NYM, VVG, FTP, UTP, коаксиальные и силовые. Монтаж возможен в бетон, кирпич, штукатурку, стяжку. Для фиксации используйте пластиковые зажимы или хомуты через каждые 0,5–1 м. Протяжка позволяет вводить кабели после установки трубы - удобно при реконструкции. Продольные прорези позволяют вскрыть трубу без резки, что упрощает ремонт и модификацию трассы. Не применяйте для прокладки в местах с постоянным открытым пламенем или высокими температурами выше 90 C.

Безопасность и стандарты

Изготовлена по ТУ 3491-011-47022248-2003. Соответствует требованиям к материалам для скрытой прокладки в строительных конструкциях. Благодаря отсутствию галогенов снижает риск образования ядовитых газов при возгорании. IP55 обеспечивает надежную защиту от пыли и брызг воды, что важно для помещений с повышенной влажностью. Однако труба не является огнестойкой - при пожаре она будет гореть, поэтому не используется в критически важных системах без дополнительной огнезащиты.

Преимущества

• Высокая эластичность - легко гнётся вокруг препятствий без потери целостности
• Протяжка и продольные прорези - ускоряют монтаж и последующий сервис
• Широкий температурный диапазон - работает даже в холодных помещениях и рядом с нагревательными элементами
• Масло- и УФ-стойкость - сохраняет форму и прочность в агрессивных средах
• Яркий оранжевый цвет - визуально отличима от других коммуникаций, упрощает обслуживание
• Легко режется обычным ножом - не требует специальных инструментов

Ограничения применения

• Не предназначена для наружной прокладки без дополнительной защиты от механических повреждений (например, в земле или на открытом воздухе под нагрузкой)
• Не подходит для прямого контакта с открытым огнем - распространяет горение
• Не использовать в качестве основной несущей конструкции - не рассчитана на вес кабелей более 10–15 кг на 1 м
• Не применять в системах с рабочим напряжением выше 1000 В без согласования с нормами ПУЭ
• Запрещено использование в местах с частыми вибрациями и динамическими нагрузками без крепления

Примеры использования

• Прокладка кабелей питания и управления в бетонных стенах многоквартирных домов
• Скрытая прокладка Ethernet и видеокабелей в офисных перегородках
• Защита силовых кабелей в промышленных цехах с агрессивной средой (масла, влага)
• Монтаж сигнализации и датчиков в стяжке пола перед укладкой плитки
• Обустройство трасс в теплицах, холодильных камерах, где требуется устойчивость к перепадам температур

Практические советы

• Перед монтажом проверьте внутренний диаметр - он должен позволять свободно ввести кабель с запасом 10–15%
• При использовании в бетоне убедитесь, что труба плотно закреплена, чтобы избежать смещения при уплотнении раствора
• Для длинных трасс (>10 м) с несколькими изгибами используйте протяжку для предварительного введения кабеля
• При необходимости разрезать трубу - делайте это по продольному шву, чтобы не повредить протяжку
• Не допускайте перегибов меньше 120 мм - это может вызвать деформацию и потерю герметичности
• При работе в условиях низких температур (<–20 C) согните трубу медленно - материал становится менее эластичным
