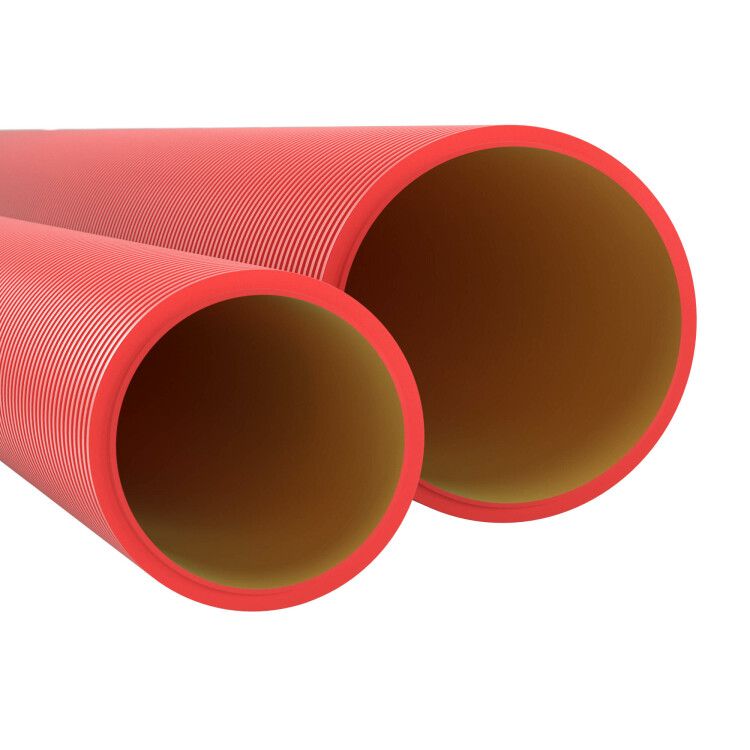

Труба гофрированная двустенная ПНД жесткая d125мм с муфтой для кабельной канализации SN10 980Н красн. (дл.5.70м) DKC 16091257 ДКС

Труба двустенная жесткая ПНД для кабельной канализации 125мм, SN10, 5.70м, красный от DKC (ДКС) — это надежная защита кабелей от механических нагрузок и агрессивной среды, предназначенная для скрытой укладки в земле или бетоне. Артикул 16091257 обеспечивает долговечную работу даже в условиях высоких нагрузок.

Назначение и область применения

Труба двустенная жесткая ПНД для кабельной канализации 125мм, SN10, 5.70м, красный используется для прокладки силовых и контрольных кабелей низкого и высокого напряжения. Применяется там, где требуется максимальная защита от давления грунта, движения транспорта и химического воздействия. Подходит для прокладки под автодорогами, железными путями, в местах с высокими механическими нагрузками, а также при блочном способе укладки кабельных трасс.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД)
• Наружный диаметр: 125 мм
• Внутренний диаметр: 107 мм
• Тип конструкции: двустенная жесткая с ребристой внешней стенкой и гладкой внутренней
• Цвет: внешняя стенка — красная, внутренняя стенка — желтая
• Длина одного отрезка: 5,70 м
• Кольцевая жесткость: SN10 (высокий класс жесткости)
• Температурный диапазон эксплуатации: от -40 °C до +90 °C
• Степень защиты: IP44 / IP55 / IP67 по ГОСТ 14254-96 (защита от пыли, воды из любого направления, возможна временная герметизация при погружении)
• Поверхность: необработанная, матовая
• Прозрачность: да — позволяет визуально контролировать наличие препятствий внутри трубы перед прокладкой кабеля

Совместимость и монтаж

Каждый отрезок трубы двустенная жесткая ПНД для кабельной канализации 125мм, SN10, 5.70м, красный комплектуется одной соединительной муфтой — для быстрой сборки без дополнительных элементов. Соединения выполняются методом врастяжку. Для герметизации рекомендуется применять уплотнительные кольца, совместимые с ПНД. Монтаж допускается только в скрытом исполнении: в грунте, в бетонных каналах, шахтах или заливаемых конструкциях. Недопустим открытый монтаж на поверхностях или в воздухе — труба не предназначена для постоянного воздействия УФ-лучей и механических ударов вне земли.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нагреве, безопасен для экологии и человека. Кольцевая жесткость SN10 гарантирует сохранение формы под нагрузкой до 10 кН/м² — что соответствует нормам для транспортных магистралей.

Преимущества

• Высокая кольцевая жесткость SN10 предотвращает деформацию при больших вертикальных нагрузках
• Гладкая внутренняя стенка снижает трение при протяжке кабелей
• Двухслойная структура сочетает прочность внешнего слоя и удобство внутреннего
• Устойчивость к перепадам температур и агрессивным почвенным средам
• Прозрачная конструкция позволяет проверить целостность и чистоту канала до прокладки
• Комплектация муфтой исключает необходимость докупать фитинги

Ограничения применения

• Не применяется для открытой прокладки — материал ПНД не устойчив к длительному UV-облучению
• Запрещено использование в системах с давлением жидкостей выше атмосферного — труба не рассчитана на гидростатические нагрузки
• Не подходит для прокладки в местах с частыми взрывоопасными процессами — не является взрывозащищенной конструкцией
• Не рекомендовано применение в песчаных грунтах без обратной засыпки щебнем — риск оседания и перегрузки

Примеры использования

• Защита кабелей под проезжей частью городских улиц и автомагистралей
• Прокладка высоковольтных линий под железнодорожными переездами
• Кабельные каналы в промышленных зонах с тяжелой техникой
• Подземные коммуникации в многоквартирных домах при устройстве подвалов и этажных распределительных щитов
• Системы связи и автоматизации в районах с агрессивными грунтами (солевые, торфяные, болотистые)

Практические советы

• Перед монтажом проверьте внутреннюю полость трубы на предмет посторонних частиц — прозрачность позволяет легко провести визуальный осмотр
• При укладке в траншею используйте подушку из песка или мелкого щебня толщиной 10–15 см — это равномерно распределит нагрузку
• Соединяйте отрезки только с использованием комплектных муфт; не применяйте клей или сварку — ПНД не требует термической обработки
• При работе в холодную погоду (< -15 °C) избегайте резких ударов — материал становится более хрупким
• Для длинных трасс с несколькими поворотами предусмотрите дополнительные колодцы — это упростит последующую протяжку и обслуживание
• Артикул 16091257 подходит для проектов, где важна скорость монтажа и минимальное количество комплектующих — благодаря готовой муфте экономится время и бюджет
