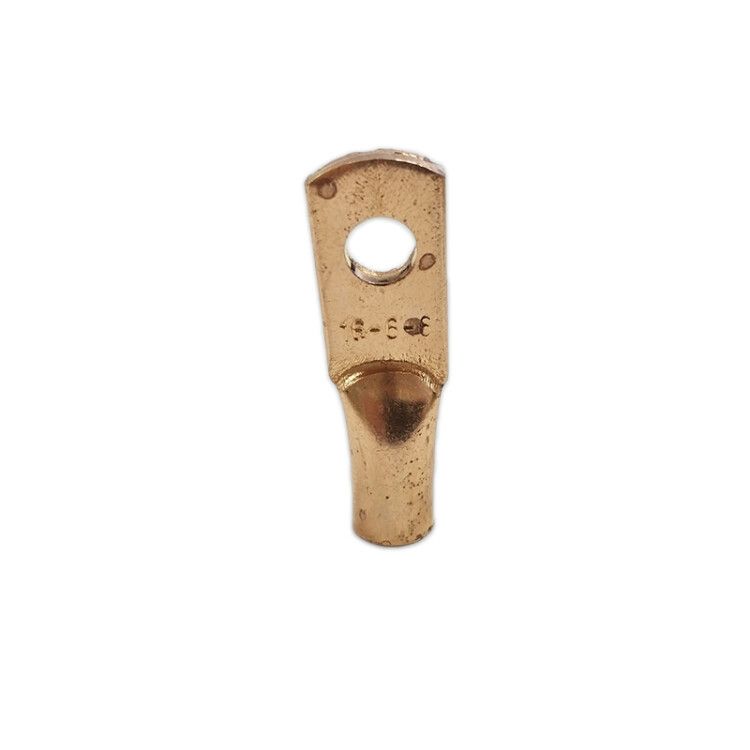

Наконечник медный ТМ 16-6-6мм УХЛ3 (опрес.) (уп.100шт) ЗЭТАРУС zeta10714

Наконечник медный Т 16-6-6 мм УХЛ3 от ЗЭТАРУС (артикул zeta10714) предназначен для надёжного оконцевания медных жил сечением 16 мм2 с помощью опрессовки. Упакован по 100 штук, подходит для промышленной и энергетической автоматизации, где требуется прочное и долговечное соединение.

Назначение и область применения

Наконечник медный Т 16-6-6 мм УХЛ3 используется для оконцевания одножильных и многожильных медных проводников сечением 16 мм2. Применяется там, где нужна механическая прочность и низкое переходное сопротивление контакта - например, при подключении к клеммам автоматических выключателей, рубильников, силовых шин, заземлениям и оборудованию с высокими токами. Подходит для установки в распределительных щитах, на станках, конвейерах, трансформаторных подстанциях и других объектах с напряжением до 35 кВ.

Технические характеристики

• Материал: медь марки М2 - высокая проводимость и устойчивость к окислению
• Поперечное сечение жилы: 16 мм2
• Диаметр отверстия: 6 мм - соответствует стандартному диаметру болтов M6
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке
• Способ монтажа: опрессовка - исключает использование сварки или пайки
• Угол соединения: прямолинейный - удобен для компактной сборки
• Климатическое исполнение: УХЛ3 - работает при температуре от −60C до +40C, в условиях повышенной влажности и запылённости
• Конструкция втулки: короткая - снижает габариты и вес, повышает жёсткость
• Тонкий фланец: да - позволяет плотно прилегать к поверхности клеммы
• Количество монтажных отверстий: 1 - совместим с одиночными болтовыми соединениями
• Защитное покрытие: отсутствует - требует защиты от коррозии в агрессивной среде
• Нормативный документ: ГОСТ 7386-80 - соответствие государственным стандартам качества
• Цвет: медный - визуальный контроль материала

Совместимость и монтаж

Наконечник медный Т 16-6-6 мм УХЛ3 совместим с любыми инструментами для опрессовки, рассчитанными на сечение 16 мм2 и диаметр отверстия 6 мм. Для качественного соединения используйте матрицу с правильным профилем - она должна полностью охватывать втулку и не деформировать жилу. После опрессовки проверьте герметичность соединения: между жилой и втулкой не должно быть люфта. Диапазон внешнего диаметра кабеля 6 мм указывает на максимальную толщину изоляции - не превышайте этот параметр, чтобы избежать перегрузки прижима.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, что гарантирует безопасность при работе под нагрузкой до 35 кВ. Отсутствие покрытия делает его подходящим для внутренней установки в защищённых помещениях. В условиях повышенной влажности, солёного воздуха или химически активной среды рекомендуется применять дополнительную изоляцию (термоусадочные трубки или ленты) для предотвращения коррозии.

Преимущества

• Высокая электропроводность меди М2 минимизирует потери мощности и нагрев
• Короткая втулка и тонкий фланец обеспечивают компактность и точную посадку на клемму
• Опрессовка создаёт монолитное соединение - не требует обслуживания и не ослабевает со временем
• Стандартный диаметр отверстия 6 мм совместим с большинством промышленных клемм и болтовых соединений
• Климатическое исполнение УХЛ3 позволяет использовать в холодных и влажных регионах без снижения надёжности

Ограничения применения

• Не предназначены для алюминиевых жил - возможен электрохимический эффект и разрушение контакта
• Без защитного покрытия - не рекомендуются для открытой установки на улице или в агрессивных средах без дополнительной защиты
• Не допускается повторная опрессовка - после первого сжатия металл теряет пластичность, риск трещин и плохого контакта
• Максимальный диаметр кабеля 6 мм - нельзя использовать с кабелями более толстыми, даже если сечение жилы 16 мм2

Примеры использования

• Подключение медного провода 16 мм2 к входной клемме автомата в щите управления цеха
• Заземление оборудования на промышленном участке через шину заземления с болтом M6
• Соединение жилы кабеля с выводом трансформатора в распределительной подстанции
• Присоединение кабеля к клеммной колодке частотного преобразователя

Практические советы

• Перед опрессовкой зачистите жилу на длину втулки - не менее 10–12 мм, чтобы избежать выхода проводника за пределы наконечника
• Выбирайте пресс с матрицей, указанной для сечения 16 мм2 и типа Т - не используйте универсальные насадки
• Проверяйте глубину вставки: жила должна доходить до упора внутри втулки
• При использовании в местах с вибрацией дополнительно фиксируйте соединение контргайкой или антивибрационной прокладкой
• Храните наконечники в сухом месте - медь без покрытия может окисляться при длительном воздействии влаги
• При замене старого наконечника всегда выбирайте аналог по параметрам: сечение, диаметр отверстия, тип (Т) и климатическое исполнение
