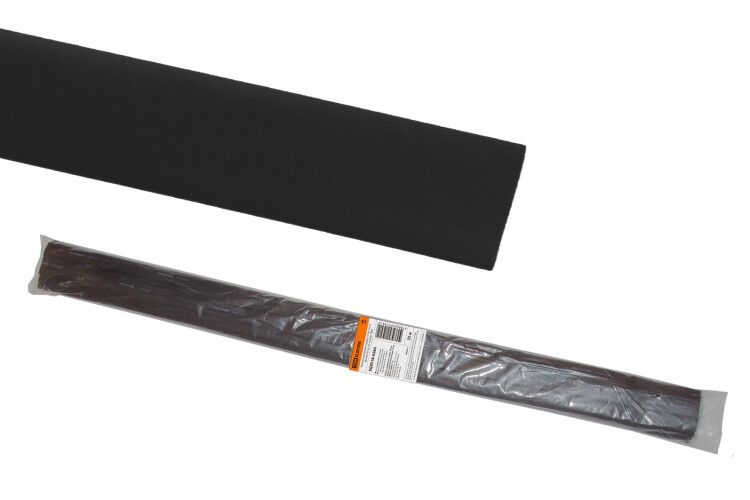

Термоусаживаемая трубка ТУТнг 30/15 черная по 1м (25 м/упак) | SQ0518-0284 TDM

Термоусаживаемая трубка ТУТнг 30/15 черная по 1 м (25 м/упаковка) от TDM ELECTRIC - тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1. Подходит для защиты проводов, соединений и кабельных сборок в условиях широких температур и повышенной влажности.

Назначение и область применения

Термоусаживаемая трубка ТУТнг 30/15 черная по 1 м (25 м/упаковка) используется для:

• Электроизоляции соединений, ответвлений и мест перегиба кабелей;
• Маркировки жил и групп проводов - благодаря возможности нанесения печатной маркировки;
• Защиты от влаги, пыли и механических повреждений;
• Декоративной отделки кабельных трасс там, где важна эстетика и долговечность.

Подходит для работы в промышленном оборудовании, автоматике, силовой аппаратуре, транспорте и энергетике.

Технические характеристики

• Тип: термоусаживаемая трубка
• Материал: полиолефин (PEX) - прочный, химически стойкий пластик
• Диаметр до нагрева: 30 мм
• Диаметр после усадки: 15 мм
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сжимается наполовину
• Толщина стенки после усадки: 1 мм
• Рабочая температура: от –55 C до +105 C
• Цвет: черный
• Галогены: отсутствуют - соответствует требованиям экологической безопасности
• Маркировка: можно наносить печатную этикетку или надпись
• Форма поставки: бухты по 25 метров, нарезанные по 1 метру

Значение «номинальное поперечное сечение 706,5 мм2» указывает на максимальную площадь поперечного сечения провода, который может быть защищен одной трубкой после усадки - это соответствует одному многожильному кабелю с диаметром около 30 мм до усадки.

Совместимость и монтаж

Трубка ТУТнг 30/15 черная по 1 м (25 м/упаковка) совместима с любыми проводниками, имеющими внешний диаметр до 30 мм перед усадкой. После нагрева плотно облегает поверхность, обеспечивая герметичную изоляцию.

• Перед установкой проверьте, что диаметр кабеля или соединения не превышает 30 мм - иначе трубка не сможет полностью обхватить поверхность.
• Для усадки используйте тепловую пушку или фен с регулируемой температурой - равномерно прогревайте по всей длине, начиная с центра к краям.
• Не применяйте открытый пламя - риск возгорания материала или повреждения изоляции провода.
• При необходимости маркировки наносите надпись до усадки - после уменьшения диаметра печать станет менее четкой.

Безопасность и стандарты

• Не поддерживает горение - самозагасающий материал
• Не содержит галогенов - при горении не выделяет токсичных паров
• Водонепроницаема после усадки - обеспечивает защиту IP67 при правильной установке
• Соответствует требованиям к материалам для электротехники в условиях повышенной опасности

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для разных диаметров проводов
• Широкий температурный диапазон - работает даже в холодных помещениях и рядом с нагревательными элементами
• Стойкость к УФ-излучению и большинству химических сред
• Тонкая стенка (1 мм) снижает объем изоляции без потери прочности
• Черный цвет маскирует загрязнения и подходит для промышленных интерьеров

Ограничения применения

• Не предназначена для постоянного контакта с открытыми источниками огня или высокотемпературными поверхностями выше +105 C
• Не рекомендована для использования в условиях частых механических ударов - хотя и защищает от истирания, она не является бронированной оболочкой
• При использовании на проводах с диаметром меньше 15 мм после усадки возможны слабые зоны прилегания - лучше применять трубку меньшего исходного диаметра
• Не подходит для внутренней изоляции внутри оборудования - требует свободного доступа для нагрева

Примеры использования

• Изоляция клеммных соединений на станках ЧПУ
• Маркировка кабелей управления в системах автоматизации
• Защита проводов питания в холодильных камерах (низкие температуры)
• Обработка выходов кабелей через металлические корпуса - предотвращает перетирание
• Изолирование перемычек в распределительных щитах

Практические советы

• При заказе учтите, что одна трубка длиной 1 м после усадки покрывает участок длиной до 1 м - запас нужен на перекрытие краев и возможные деформации.
• Храните в сухом месте при комнатной температуре - длительное воздействие прямого солнца может изменить цвет и эластичность.
• Для массового монтажа удобнее работать с бухтами по 25 м - экономится время на нарезке и минимизируются отходы.
• Если требуется яркая маркировка - выбирайте другие цвета из серии ТУТнг; черная версия оптимальна для скрытых или технических зон.
• Проверяйте целостность трубки перед монтажом - микроскопические трещины могут стать причиной пробоя при высоком напряжении.
