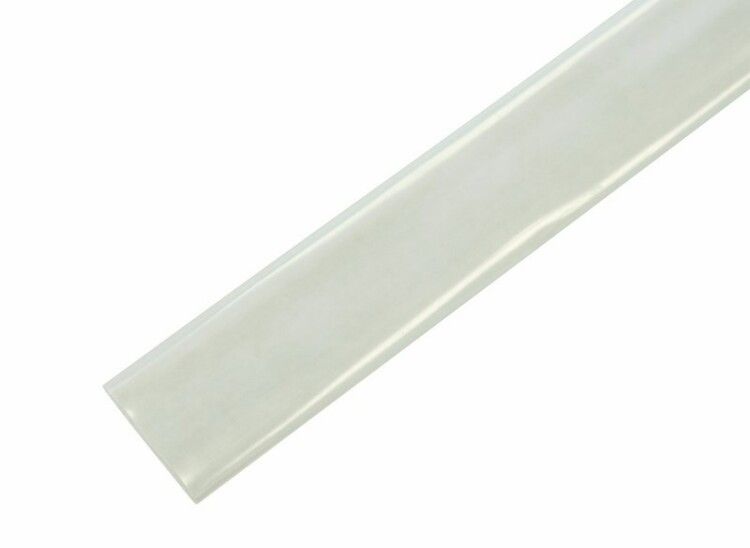

Термоусаживаемая трубка 20,0 10,0 мм, прозрачная, упаковка 10 шт. по 1 м, REXANT - 22-0009 MEET

Трубка термоусаживаемая Н-1 20,0/10,0 мм, прозрачная, упаковка 10 шт. по 1 м от REXANT обеспечивает надёжную изоляцию и механическую защиту электрических соединений благодаря коэффициенту усадки 2:1 и рабочей температуре до +125 C. Артикулы etm22-0009 и 22-0009 подходят для монтажа в условиях повышенной влажности, вибраций и перепадов температур.

Назначение и область применения

Трубка термоусаживаемая Н-1 20,0/10,0 мм, прозрачная, упаковка 10 шт. по 1 м используется для:

• изоляции и защиты мест соединений проводов и кабелей;
• герметизации контактов от влаги, пыли и коррозии;
• бандажирования пучков проводов для удобства сборки и фиксации;
• маркировки жил по цвету или меткам - прозрачная поверхность позволяет видеть подложку;
• восстановления повреждённой изоляции на кабелях малого диаметра.

Подходит для применения в электрооборудовании, панелях управления, автомобильной электронике, промышленных станках и системах автоматизации.

Технические характеристики

• Диаметр до усадки: 20 мм - позволяет легко одевать на крупные соединения или кабельные сборки;
• Диаметр после усадки: 10 мм - плотно облегает поверхность, исключая люфт;
• Коэффициент усадки: 2:1 - равномерная усадка без деформаций при правильном нагреве;
• Материал: полиолефин (PEX) - эластичный, устойчивый к старению и химическим воздействиям;
• Толщина стенки после усадки: 0,9 мм - достаточна для механической защиты без избыточной массы;
• Рабочая температура: от –40 C до +125 C - работает в суровых климатических условиях;
• Рабочее напряжение: 600 В - соответствует требованиям для бытовых и промышленных сетей;
• Электрическая прочность: ≥19,7 кВ/мм - высокая изоляционная способность;
• Удельное электрическое сопротивление: 10¹⁴ Ом/см - минимальный ток утечки;
• Цвет: прозрачный - позволяет контролировать состояние соединения без демонтажа;
• Поперечное сечение: 78,5–314 мм2 - совместима с проводниками от 1 до 4 мм2;
• Стандарты: UL - сертифицирована для использования в США и странах с аналогичными нормами;
• Возможность маркировки: да - можно использовать маркеры, этикетки или печать;
• Формат упаковки: 10 отрезков по 1 метру - удобно для частого использования и точного расхода.

Совместимость и монтаж

Трубка термоусаживаемая Н-1 20,0/10,0 мм, прозрачная, упаковка 10 шт. по 1 м легко надевается на кабель до нагрева. Для усадки требуется равномерный нагрев тепловым феном или газовой горелкой - рекомендованы устройства REXANT. Усадка происходит за несколько секунд: начинайте с одного конца, двигаясь к другому, чтобы избежать пузырей воздуха. После усадки трубка плотно обхватывает поверхность, сохраняя форму даже при изгибе.

Не используйте открытый пламя напрямую - риск возгорания материала. Температура нагрева должна быть в пределах 120–130 C.

Безопасность и стандарты

Трубка термоусаживаемая Н-1 20,0/10,0 мм, прозрачная, упаковка 10 шт. по 1 м соответствует стандарту UL, что гарантирует соответствие требованиям безопасности в части электрической изоляции и огнеупорности. Материал PEX не выделяет токсичных веществ при нагреве и не поддерживает горение. Электрическая прочность выше 19,7 кВ/мм делает её безопасной для использования в цепях до 600 В переменного тока.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Прозрачность позволяет визуально проверять качество соединения без удаления трубки;
• Широкий диапазон рабочих температур (-40…+125 C) - подходит для холодных и жарких зон;
• Материал PEX устойчив к вибрациям, маслам и большинству растворителей;
• Легко маркируется - можно нанести номера, цветовые метки или буквенные обозначения;
• Длительный срок службы - гарантированный срок эксплуатации 7 лет при соблюдении условий.

Ограничения применения

• Не применяйте на поверхностях с острыми краями - возможны порезы материала;
• Не используйте для защиты соединений под постоянным давлением жидкости или газа - трубка не является герметичным корпусом;
• Не допускайте длительного воздействия прямого UV-излучения - материал со временем становится хрупким;
• Не применять в средах с высокой концентрацией органических растворителей (например, ацетона, бензола) - возможна потеря прочности;
• Не устанавливайте на участках с частыми механическими нагрузками без дополнительной защиты - хотя трубка прочная, она не заменяет бронированный рукав.

Примеры использования

• Защита спайки двух медных проводов в распределительной коробке;
• Изоляция клемм в автомобильном проводе после ремонта;
• Обвязка пучка сигнальных проводов в ЧПУ станке для снижения помех;
• Маркировка фаз L1/L2/L3/N на силовых кабелях в щите управления;
• Замена повреждённой изоляции на кабеле питания датчика в цеху с вибрацией.

Практические советы

• Перед установкой убедитесь, что диаметр объекта после усадки (до 10 мм) меньше внутреннего диаметра трубки до нагрева (20 мм);
• Используйте фен с регулировкой температуры - слишком высокая температура вызывает оплавление;
• Для длинных участков лучше делать усадку поэтапно, не торопясь - это предотвращает образование воздушных карманов;
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет при этом сохраняются все свойства;
• Если трубка сложена в пакете, перед использованием разверните её - складки могут затруднить равномерную усадку.
