Трубка термоусаживаемая ТТШ-10-100/40 желтая | 84902 КВТ

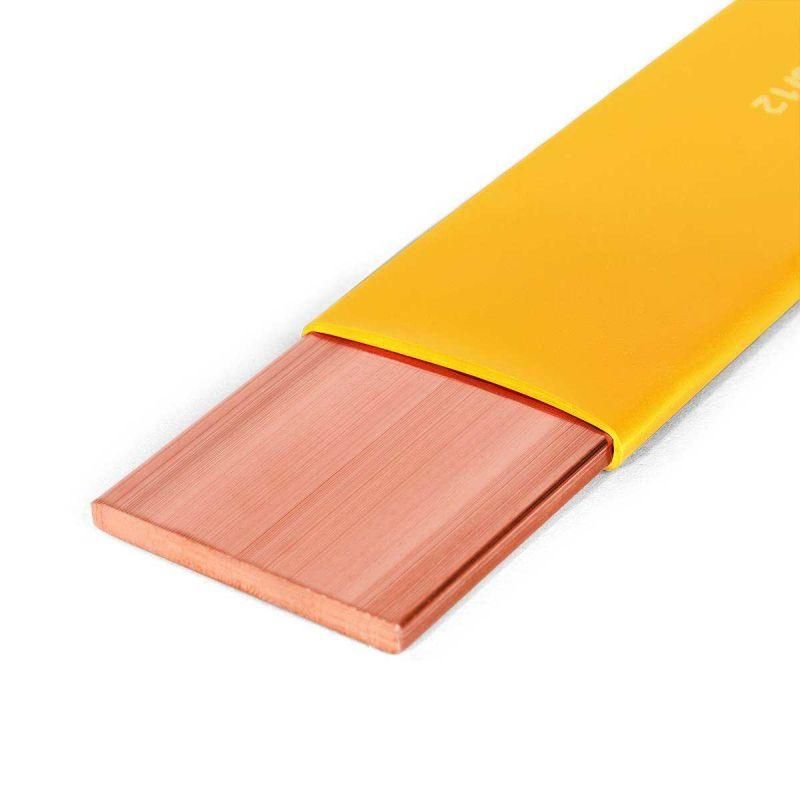

Трубка термоусадочная ТТШ-10-100/40 желтая от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5:1 и высокой электрической прочности, эта трубка обеспечивает надёжную изоляцию даже при ограниченном пространстве, а её состав без галогенов делает её безопасной при возгорании.

Назначение и область применения

Трубка термоусадочная ТТШ-10-100/40 желтая используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на подстанциях. Применяется как внутри помещений, так и на открытых площадках - благодаря устойчивости к ультрафиолету. Подходит для защиты от коротких замыканий, вызванных попаданием птиц или мелких животных, а также для предотвращения химической коррозии поверхности шин.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 100 мм
• Диаметр после усадки: 40 мм
• Коэффициент усадки: 2.5:1
• Материал: полиолефин (PEX)
• Толщина стенки после усадки: 2 мм
• Рабочая температура: от –55 C до +125 C
• Исполнение: среднестенная
• Цвет: жёлтый
• Состав: без галогенов (HF-free)
• Рабочее напряжение: 10 кВ

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-100/40 желтая подходит для шин с внешним диаметром до 40 мм после усадки. Для монтажа требуется равномерный нагрев: рекомендуются высокотемпературные фены серии ТТ, пропановая горелка ПГ или портативные бутановые горелки КВТ. Нагрев должен быть равномерным - от центра к краям, чтобы избежать перегрева и деформаций. Если для одной шины подходят две трубки, лучше выбрать большую - это снижает риск повреждения при усадке и упрощает процесс.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-100/40 желтая изготовлена из материала без галогенов - при возгорании она не выделяет токсичных газов, что соответствует требованиям безопасности для закрытых и людных объектов. Рабочее напряжение 10 кВ гарантирует надёжную изоляцию в сетях среднего класса напряжения. Устойчивость к УФ-излучению позволяет использовать её вне помещений без потери свойств.

Преимущества

• Высокая электрическая прочность - защищает от пробоя даже при повышенной влажности
• Усадка 2.5:1 позволяет легко одеть трубку на крупные шины, затем плотно обтянуть их
• Сохраняет герметичность и механическую целостность при перепадах температур
• Жёлтый цвет обеспечивает визуальное отличие фазы - удобно для обслуживания
• Заменяет более громоздкие изоляторы - позволяет сократить расстояния между фазами и компактнее размещать оборудование

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - допустим только нагрев для усадки
• Не следует применять на шинах с острыми краями или заусенцами - возможны повреждения стенки
• При температурах ниже –55 C материал становится хрупким - требует осторожного обращения
• Не является заменителем воздушного зазора в высоковольтных системах выше 10 кВ

Примеры использования

• Изоляция фазных шин в ячейках КРУ 6–10 кВ
• Защита шин в силовых щитах на промышленных предприятиях
• Обмотка соединений между трансформаторами и коммутационными аппаратами
• Изоляция шин на открытых подстанциях - особенно там, где есть риск воздействия птиц

Практические советы

• Перед монтажом проверьте, что шина чистая и сухая - грязь или влага могут нарушить адгезию
• При работе в холодную погоду согрейте трубку перед надеванием - это упростит процесс
• Не используйте обычный бытовой фен - недостаточно мощный, не обеспечит равномерную усадку
• После усадки осмотрите трубку: если появились пузыри, трещины или неравномерная усадка - замените элемент
• Трубка термоусадочная ТТШ-10-100/40 желтая совместима с аналогами BPTM (Raychem) и BBI (3M) - можно использовать как прямую замену
