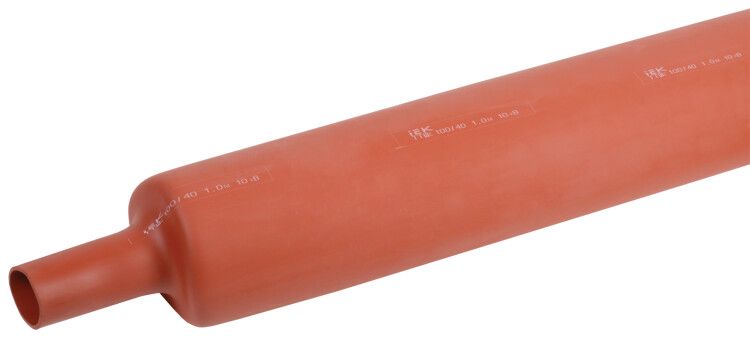

Термоусаживаемая трубка ТТШс 100/40 10 кВ 2,5:1 красная 1м | UMB-T10-100-40-25-1-K04 IEK

Термоусаживаемая трубка ТТШс 100/40 10 кВ 2,5:1 красная 1м - это изоляционный элемент для защиты и изоляции высоковольтных шин на подстанциях и в РУ. Произведена компанией IEK, артикул umb-t10-100-40-25-1-k04. Подходит для медных и алюминиевых шин на напряжение до 10 кВ.

Назначение и область применения

Термоусаживаемая трубка ТТШс 100/40 10 кВ 2,5:1 красная 1м используется для электрической изоляции и механической защиты токопроводящих шин на электрических подстанциях, в ячейках КРУ, щитах распределительных устройств и других местах с компактной компоновкой. Применяется на шинах из меди и алюминия, где важно снизить риск короткого замыкания, предотвратить коррозию и уменьшить межфазные зазоры.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 100 мм - позволяет надеть на крупные шины или сборки
• Диаметр после усадки: 40 мм - обеспечивает плотное прилегание к поверхности
• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях до 10 000 В
• Материал: полиолефин - устойчив к влаге, химикатам и старению
• Толщина стенки после усадки: 2,8 мм - достаточна для надёжной изоляции
• Рабочая температура: от –40 C до +110 C - выдерживает экстремальные условия
• Цвет: красный - стандартизированная цветовая маркировка для фазы A
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации
• Исполнение: среднестенная - баланс прочности и гибкости
• Способ монтажа: термоусадка - требует равномерного нагрева

Совместимость и монтаж

Трубка ТТШс 100/40 10 кВ 2,5:1 красная 1м совместима со шинами круглого и прямоугольного сечения, если их максимальный размер до усадки не превышает 90–95 мм. Для монтажа требуется тепловая пушка или газовая горелка с регулируемой температурой. Нагревать необходимо равномерно, начиная с центра, чтобы избежать складок и воздушных пузырей. Перед установкой шина должна быть очищена от оксидов и грязи. После усадки материал плотно обволакивает поверхность, образуя монолитную изоляцию без зазоров.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 100/40 10 кВ 2,5:1 красная 1м соответствует требованиям ГОСТ 17675-87, что гарантирует соответствие нормам безопасности для высоковольтных изоляторов. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Работа с изделием допускается только при отключённом питании и выполнении правил электробезопасности.

Преимущества

• Высокая степень изоляции - защищает от пробоя даже при малых расстояниях между фазами
• Механическая прочность - устойчива к вибрациям, ударным нагрузкам и давлению
• Защита от коррозии - герметично закрывает поверхность шины от влаги и агрессивной среды
• Стабильность параметров - сохраняет изоляционные свойства при перепадах температур
• Цветовая маркировка - красный цвет соответствует фазе A, упрощает идентификацию

Ограничения применения

• Не предназначен для работы при напряжении выше 10 кВ - использование на 35 кВ не рекомендовано, хотя производитель указывает возможность применения на 35 кВ в общих описаниях, конкретные испытания для этого напряжения не указаны в характеристиках данной модели
• Не подходит для постоянного контакта с открытым пламенем или локальными источниками сверхвысоких температур (>110 C)
• Требует точного контроля температуры при монтаже - недостаточный нагрев приведёт к плохой усадке, перегрев - к повреждению материала
• Не следует использовать на шинах с острыми кромками или деформациями - возможны порезы или трещины в материале

Примеры использования

• Изоляция медных шин в ячейках КРУ-10 кВ на подстанциях
• Герметизация соединений алюминиевых шин в распределительных устройствах заводских цехов
• Обмотка многожильных шин в компактных силовых щитах, где нельзя увеличить межфазные расстояния
• Замена традиционной изоляции в модернизируемых объектах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что диаметр шины не превышает 90 мм - иначе трубка не сможет полностью охватить её до усадки
• Используйте термофен с регулировкой температуры - оптимальная температура нагрева около 120–150 C
• При работе в условиях повышенной влажности - перед установкой просушите шину и внутреннюю поверхность трубки
• Длина 1 метр - достаточно для одной шины; при необходимости соединения нескольких участков используйте специализированные переходники или запасайте лишний метраж
• Храните в сухом месте, избегая прямого UV-излучения - длительное воздействие света снижает срок службы
