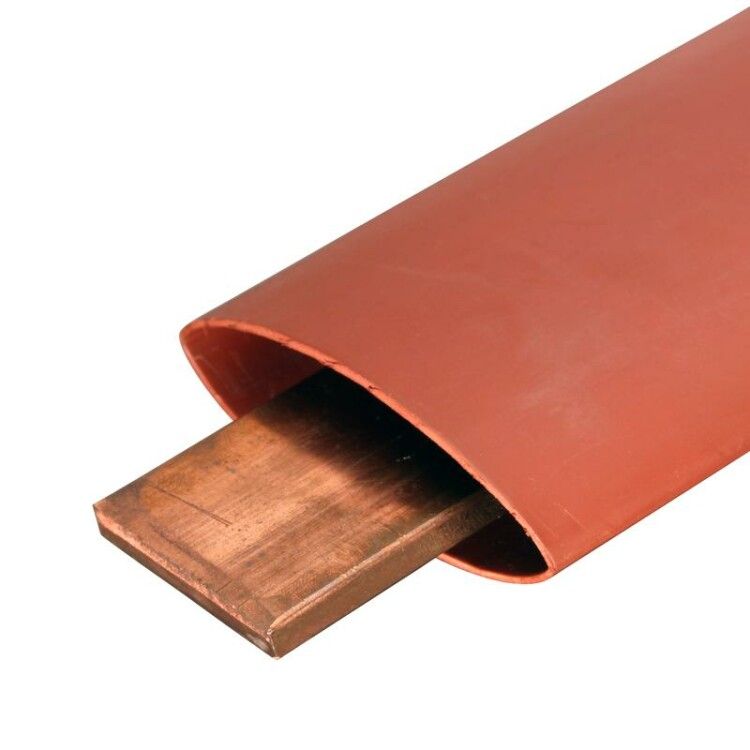

Трубка термоусаживаемая ТТШ-10-120/50 красная | 84892 КВТ

Трубка термоусадочная ТТШ-10-120/50 красная от КВТ предназначена для изоляции и защиты токоведущих шин в распределительных устройствах и на подстанциях. Благодаря коэффициенту усадки 2.5 и рабочему напряжению 10 кВ, она обеспечивает надёжную электроизоляцию даже в условиях повышенной влажности, перепадов температур и воздействия внешней среды.

Назначение и область применения

Трубка термоусадочная ТТШ-10-120/50 красная используется для изоляции медных и алюминиевых шин в электротехнических шкафах, распределительных устройствах и на открытых подстанциях. Применяется там, где требуется высокая электрическая прочность, защита от короткого замыкания, а также предотвращение контакта с живыми существами - птицами и мелкими животными. Подходит для внутренней и наружной установки благодаря устойчивости к УФ-излучению.

Технические характеристики

• Тип: термоусаживаемая трубка
• Диаметр до усадки: 120 мм
• Диаметр после усадки: 50 мм
• Коэффициент усадки: 2.5:1 - означает, что трубка сужается в 2.5 раза при нагреве
• Материал: полиолефин (PEX), без галогенов - безопасна при возгорании, не выделяет токсичных паров
• Толщина стенки после усадки: 2 мм
• Исполнение: среднестенная - оптимальное соотношение прочности и гибкости
• Цвет: красный - соответствует цветовой маркировке фазы L1
• Рабочая температура: от –55 C до +125 C - работает в экстремальных климатических условиях
• Рабочее напряжение: 10 кВ - рассчитана на использование в сетях среднего напряжения

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-120/50 красная совместима с шинами диаметром до 50 мм после усадки. Для монтажа необходим источник тепла:

• Высокотемпературный строительный фен серии ТТ
• Пропановая горелка ПГ
• Портативная бутановая горелка «КВТ»

Перед монтажом проверьте, чтобы поверхность шины была сухой и свободной от острых кромок. Нагревайте равномерно, начиная с центра, двигаясь к краям - так избежите образования воздушных пузырей. Если есть выбор между двумя размерами - используйте большую трубку, чтобы гарантировать плотную усадку без риска повреждения.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-120/50 красная изготовлена из материала без галогенов (HF-free), что снижает риск выделения ядовитых веществ при пожаре. Соответствует требованиям к изоляционным материалам для электротехнических установок напряжением до 10 кВ. Устойчива к УФ-излучению - не трескается и не теряет механическую прочность под прямыми солнечными лучами.

Преимущества

• Увеличивает межфазное расстояние за счёт компактной формы после усадки - позволяет экономить место в шкафах
• Защищает шины от химической коррозии, влаги и грязи
• Обеспечивает дополнительную защиту от случайных замыканий через контакт с животными
• Не требует специального обслуживания - служит десятилетиями при правильном монтаже
• Аналоги BPTM (Raychem) и BBI (3M) - подтверждает соответствие мировым стандартам качества

Ограничения применения

• Не применяется для изоляции проводов меньшего сечения - слишком велика после усадки
• Не рекомендована для постоянного контакта с открытым пламенем - хотя выдерживает температуру до +125 C, длительный нагрев выше этого значения вызывает деформацию
• Не является механической защитой от ударов - при наличии риска повреждения корпусом или оборудованием нужна дополнительная оболочка
• Не подходит для частого изгиба после монтажа - жёсткая структура после усадки не допускает значительных деформаций

Примеры использования

• Изоляция фазных шин в КРУ 6–10 кВ на подстанциях
• Закрытие соединений между сборными шинами в щитовых помещениях
• Защита токоведущих элементов в наружных распределительных пунктах (ОРУ)
• Электроизоляция в промышленных цехах с высокой запылённостью или влажностью

Практические советы

• Выбирая размер, ориентируйтесь на максимальный диаметр шины до усадки - лучше взять трубку с запасом, чем использовать слишком маленькую
• Проверяйте целостность трубки перед монтажом - наличие микротрещин или деформаций недопустимо
• При работе в холодную погоду (ниже –20 C) прогрейте трубку до комнатной температуры - иначе усадка будет неравномерной
• Не используйте обычный бытовой фен - он не достигнет нужной температуры для полноценной усадки
• После монтажа осмотрите все края - они должны быть герметично закрыты, без зазоров
