Трубка термоусаживаемая ТТШ-10-120/50 желтая | 84903 КВТ

Трубка термоусадочная ТТШ-10-120/50 желтая от КВТ предназначена для изоляции и защиты токоведущих шин в электроустановках до 10 кВ. Её высокий коэффициент усадки 2.5:1 и устойчивость к внешним воздействиям делают её надёжным решением для внутренней и наружной установки в распределительных устройствах.

Назначение и область применения

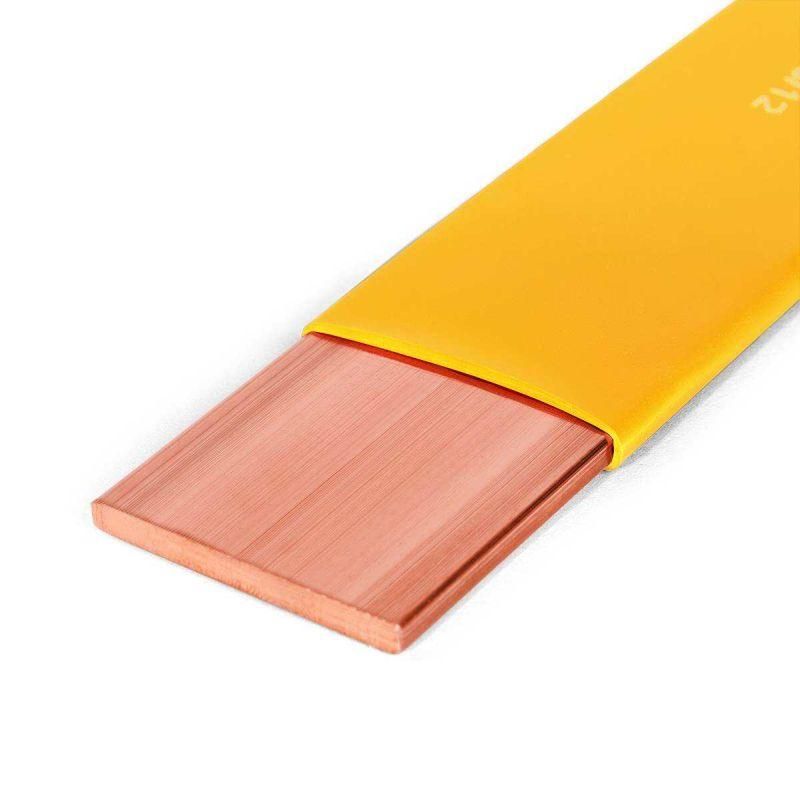

Трубка термоусадочная ТТШ-10-120/50 желтая используется для изоляции медных и алюминиевых шин на электротехнических подстанциях, в ячейках КРУ, щитах распределительных устройств и других местах, где требуется повышенная электрическая безопасность. Применяется как внутри помещений, так и на открытых площадках благодаря устойчивости к УФ-излучению. Подходит для защиты от коротких замыканий, вызванных попаданием птиц или мелких животных, а также для предотвращения химической коррозии металлических элементов.

Технические характеристики

• Диаметр до усадки: 120 мм
• Диаметр после усадки: 50 мм
• Коэффициент усадки: 2.5:1
• Рабочая температура: от –55 C до +125 C
• Толщина стенки после усадки: 2 мм
• Материал: полиолефин (PEX), безгалогенный
• Электрическая прочность: до 10 кВ
• Исполнение: среднестенная
• Цвет: жёлтый

Совместимость и монтаж

Трубка термоусадочная ТТШ-10-120/50 желтая совместима со шинами круглого сечения, диаметром до 50 мм после усадки. Для монтажа необходим источник тепла с равномерным нагревом:

• Высокотемпературные строительные фены серии ТТ
• Пропановая горелка ПГ
• Портативные бутановые горелки КВТ

Перед монтажом проверьте, чтобы поверхность шины была сухой и свободна от острых кромок. Нагревайте трубку равномерно, начиная с центра, двигаясь к краям. Не допускайте перегрева - это может привести к деформации или прожиганию материала.

Безопасность и стандарты

Трубка термоусадочная ТТШ-10-120/50 желтая соответствует требованиям к материалам без галогенов (HF), что исключает выделение токсичных газов при возгорании. Материал - полиолефин - обеспечивает высокую электрическую прочность и устойчивость к механическим повреждениям. Рабочее напряжение 10 кВ позволяет использовать её в сетях среднего класса напряжения. Соответствует аналогам BPTM (Raychem) и BBI (3M).

Преимущества

• Высокий коэффициент усадки 2.5:1 позволяет легко одеть трубку на крупные шины и плотно облегнуть их после нагрева
• Защита от УФ-излучения - подходит для наружной установки без дополнительных покрытий
• Отсутствие галогенов снижает риск коррозии контактов и повышает экологическую безопасность
• Увеличенная толщина стенки (2 мм после усадки) усиливает механическую и электрическую защиту
• Жёлтый цвет стандартизирован для обозначения фазы L1, упрощает визуальную идентификацию в трёхфазных системах

Ограничения применения

• Не применяется для изоляции проводов с малым сечением - минимальный диаметр после усадки составляет 50 мм
• Не рекомендовано использование в условиях постоянного механического трения или вибрации без дополнительной защиты
• Требуется обязательный контроль температуры при монтаже - недостаточный нагрев приведёт к плохой адгезии, перегрев - к повреждению материала
• Не предназначен для работы при напряжении выше 10 кВ

Примеры использования

• Изоляция фазных шин в компактных КРУ-10 кВ
• Замена воздушного промежутка между шинами в распределительном щите - позволяет снизить габариты устройства
• Защита шин на открытых подстанциях, где есть риск воздействия осадков, пыли и солнечного света
• Обустройство изоляционных экранов вокруг ответвлений в силовых щитах

Практические советы

• Если для вашей шины подходят две трубки - выбирайте большую по диаметру до усадки (например, 120 мм вместо 100 мм). Это гарантирует более равномерную усадку и лучшее прилегание
• Перед монтажом протрите шину сухой тканью - даже небольшая влага может вызвать образование пузырей при нагреве
• Не используйте пламя от газовой горелки напрямую - направляйте тепло потоком воздуха, чтобы избежать локального перегрева
• Проверяйте целостность трубки после усадки: она должна быть гладкой, без вздутий, трещин и неплотных участков
• Трубка термоусадочная ТТШ-10-120/50 желтая от КВТ - оптимальный выбор для проектов, требующих компактности и долговечности в условиях повышенной влажности или агрессивной среды
