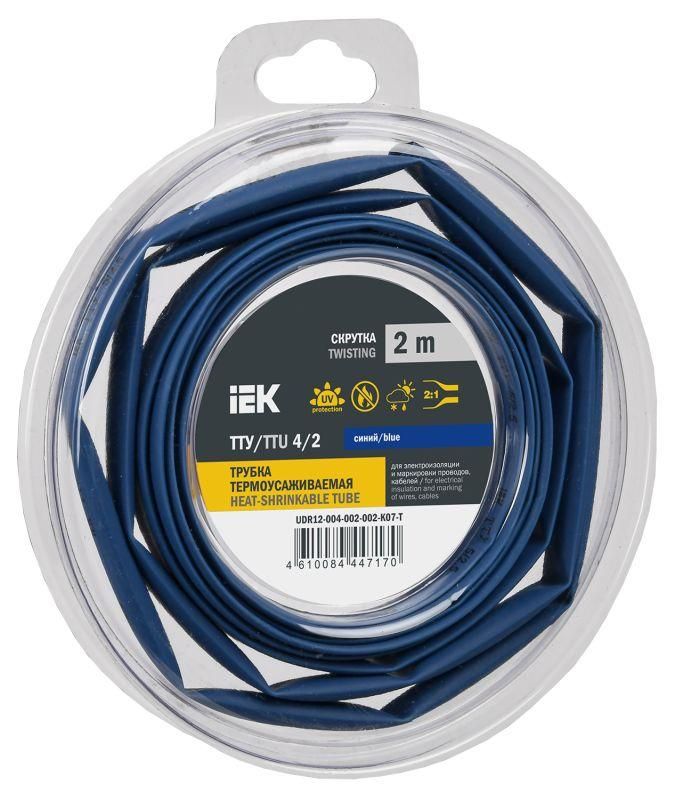

Трубка термоусадочная ТТУ нг-LS 4/2 синяя (2м/упак) IEK | UDR12-004-002-002-K07-T

Трубка термоусадочная ТТУ нг-LS 4/2 синяя (2 метра в упаковке) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, защищая от механических повреждений, влаги и короткого замыкания. Артикул udr12-004-002-002-k07-t подойдет для точечного ремонта, сборки щитов и монтажа в ограниченном пространстве.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 4/2 синяя (2 метра в упаковке) применяется для:

• Электроизоляции соединений, ответвлений и концов проводов;
• Маркировки кабелей по цвету - синяя окраска позволяет легко отличить фазы, нейтраль или цепи управления;
• Защиты от внешних воздействий: влаги, пыли, химических сред и механических нагрузок;
• Фиксации пучков проводов в распределительных шкафах, на пультах управления, в бытовых и промышленных устройствах.

Подходит для работы в условиях повышенной влажности, на объектах с высокими требованиями к пожаробезопасности - например, в жилых зданиях, офисах, транспорте и автоматизированных системах.

Технические характеристики

• Диаметр до усадки: 4 мм - позволяет надеть на провода и соединители большего диаметра;
• Диаметр после усадки: 2 мм - плотно облегает изолируемую поверхность;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без деформаций;
• Толщина стенки после усадки: 0,45 мм - достаточна для защиты, но сохраняет гибкость;
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия, включая холодные помещения и нагретые корпуса оборудования;
• Исполнение: тонкостенная - оптимальна для компактных монтажей, где важен минимальный объем;
• Цвет: синий - соответствует стандартным цветовым обозначениям в электромонтаже;
• Возможность нанесения маркировки: да - можно использовать маркеры, этикетки или печать для обозначения цепей.

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 4/2 синяя (2 метра в упаковке) совместима с медными и алюминиевыми проводами, многожильными и одножильными кабелями, а также с клеммниками, разъемами и изолирующими муфтами, имеющими диаметр до 4 мм до усадки.

Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, пайка, клемма);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева, чтобы не повредить изоляцию провода.

Не используйте открытый пламя - риск возгорания материала. Лучший инструмент - тепловая пушка с регулировкой температуры.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS 4/2 синяя (2 метра в упаковке) выполнена из модифицированного полиэтилена с низким уровнем дымообразования и безвыделения галогенов (нг-LS). Соответствует требованиям безопасности для внутренней электропроводки в местах массового скопления людей. Материал не распространяет горение и снижает токсичность продуктов горения при аварии.

Преимущества

• Плотная усадка гарантирует надежную изоляцию даже на неровных поверхностях;
• Сохраняет эластичность после усадки - не трескается при изгибе;
• Устойчив к старению, УФ-излучению и большинству химикатов;
• Компактная упаковка по 2 метра - удобна для переноски и хранения в сумке мастера;
• Цветовая маркировка исключает путаницу при обслуживании и диагностике.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или высокотемпературными элементами выше +125 C;
• Не рекомендуется применять там, где возможны значительные механические растяжения - материал не рассчитан на нагрузку на разрыв;
• Не следует использовать для изоляции силовых кабелей с рабочим напряжением свыше 1 кВ - требуется более толстостенная изоляция;
• При температуре ниже –55 C становится хрупкой - не применяйте в Arctic-условиях без дополнительной защиты.

Примеры использования

• Изоляция паяных соединений в плате управления кондиционера;
• Маркировка фаз L1/L2/L3 в распределительном щите по ГОСТ;
• Закрытие концов кабельных жил перед установкой в клеммы DIN-рейки;
• Обмотка проводов в пульте управления станком для предотвращения спутывания;
• Изолирование переходов между кабелями в подвесных потолках и коробах.

Практические советы

• Выбирайте длину трубки с запасом - минимум на 10–15 мм больше, чем участок, который нужно закрыть;
• Перед усадкой проверьте, что провод и соединение полностью остывшие - тепло от пайки может вызвать преждевременную усадку;
• Если трубка плохо садится - возможно, диаметр соединения слишком большой; проверьте, что он не превышает 4 мм до усадки;
• Храните в сухом месте, избегая прямого солнца - длительное УФ-воздействие снижает срок службы;
• Артикул udr12-004-002-002-k07-t идеально сочетается с другими цветами серии IEK - удобно формировать единую систему маркировки.
