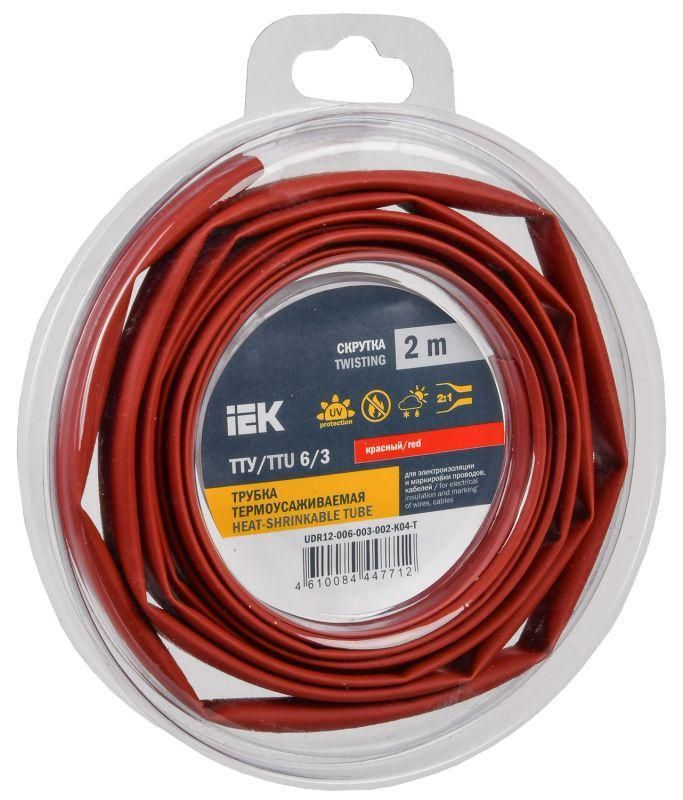

Трубка термоусадочная ТТУ нг-LS 6/3 красная (2м/упак) IEK | UDR12-006-003-002-K04-T

Трубка термоусадочная ТТУ нг-LS 6/3 мм красная (2 м/упаковка) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, обеспечивая надёжную защиту и визуальную идентификацию. Подходит для внутренней электропроводки, панелей управления и оборудования с высокой плотностью соединений.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 6/3 мм красная (2 м/упаковка) применяется для:

• Электроизоляции соединений, ответвлений и мест повреждения изоляции кабелей;
• Маркировки проводов по цвету - например, для фазы L в однофазных цепях;
• Защиты от механических воздействий, влаги и пыли на участках с ограниченным пространством;
• Обслуживания и ремонта электронных устройств, распределительных щитов, станков и автоматических систем.

Технические характеристики

• Тип изделия: термоусаживаемая трубка из модифицированного полиэтилена;
• Диаметр до усадки: 6 мм - позволяет легко одеть на кабели и соединители;
• Диаметр после усадки: 3 мм - плотно облегает жилы, исключая люфт;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве;
• Толщина стенки после усадки: 0,56 мм - оптимальна для тонкостенных решений;
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия;
• Исполнение: тонкостенная - сохраняет гибкость и минимизирует объём;
• Цвет: красный - соответствует стандартам маркировки фазы;
• Возможность нанесения маркировки: да - можно помечать маркером или этикеткой.

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 6/3 мм красная (2 м/упаковка) совместима с любыми медными и алюминиевыми проводниками, чей диаметр до усадки не превышает 6 мм. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, клемма, пайка);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева.

Не используйте открытый пламя - риск возгорания материала. Усадка происходит за 5–15 секунд при температуре около 120 C.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS 6/3 мм красная (2 м/упаковка) выполнена по нормам безопасности для электротехники:

• НГ - не распространяет горение;
• LS - низкое дымо- и газовыделение при нагреве;
• Соответствует требованиям ГОСТ Р МЭК 60688 и IEC 60688.

Подходит для установки в помещениях с повышенными требованиями к пожаробезопасности - офисах, жилых зонах, медицинских учреждениях.

Преимущества

• Плотная усадка гарантирует герметичность и прочность изоляции;
• Тонкая стенка не увеличивает габариты сборки - важно в плотных панелях;
• Стойкость к широкому диапазону температур - работает в холодных и жарких условиях;
• Легко маркируется - снижает время на идентификацию при обслуживании;
• Компактная упаковка (2 метра) - удобна для переноски и хранения в бригадном ящике.

Ограничения применения

• Не предназначена для наружной эксплуатации под прямыми солнечными лучами - материал не UV-стабилизирован;
• Не рекомендуется использовать на кабелях с диаметром более 6 мм до усадки - не наденется;
• Не заменяет основную изоляцию кабеля - только вторичную защиту и маркировку;
• Не подходит для постоянного контакта с маслом, растворителями и агрессивными химикатами.

Примеры использования

• Маркировка фазы L в бытовых щитах - красный цвет соответствует стандарту;
• Изоляция пайки на печатных платах в контроллерах и АСУ ТП;
• Закрытие соединений между кабелями в шкафах ЧПУ и конвейерных линиях;
• Индивидуальная идентификация проводов в многожильных кабельных пучках.

Практические советы

• Выбирайте трубку с запасом по диаметру - 6 мм до усадки идеально подходят для кабелей 2–4 мм в диаметре;
• Перед усадкой проверьте, что соединение не имеет острых краёв - они могут порвать тонкую стенку;
• Храните в сухом месте при комнатной температуре - не допускайте перегрева или заморозки;
• Для массового монтажа закупайте несколько упаковок - 2 метра хватает на 15–20 точек, если используются отрезки по 10–15 см;
• При использовании с кабелями большего диаметра - выбирайте другие модели с коэффициентом 3:1 или 4:1.
