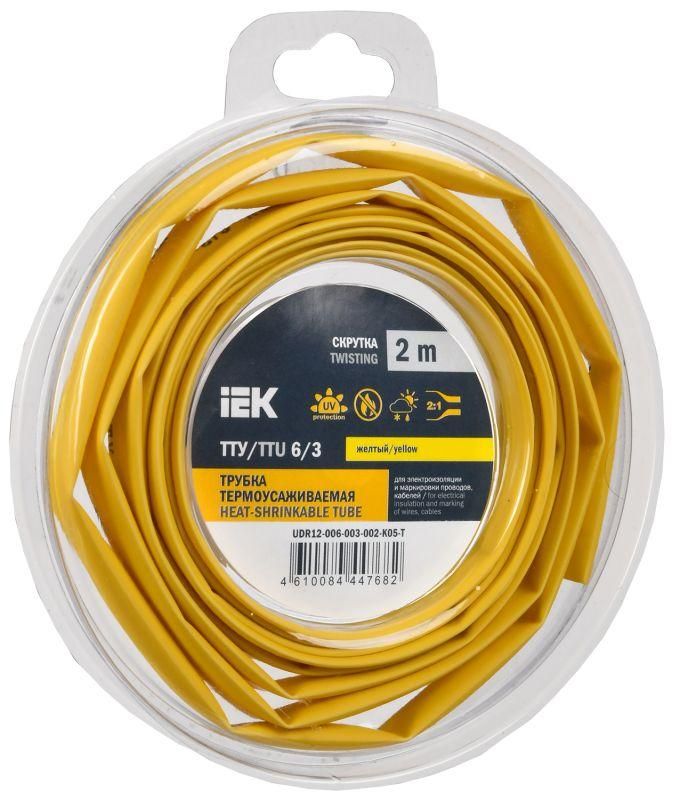

Трубка термоусадочная ТТУ нг-LS 6/3 желтая (2м/упак) IEK | UDR12-006-003-002-K05-T

Трубка термоусадочная ТТУ нг-LS 6/3 мм желтая (2 м/упаковка) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает поверхность, обеспечивая надёжную защиту от механических повреждений и внешних воздействий. Подходит для внутренней электропроводки, панельного монтажа и ремонта оборудования.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 6/3 мм желтая (2 м/упаковка) применяется для:

• Электроизоляции соединений, ответвлений и мест перегиба кабелей;
• Маркировки жил и групп проводов по цвету - желтый цвет легко отличается на фоне других;
• Защиты от влаги, пыли и механических нагрузок в распределительных щитах, пультах управления и на оборудовании;
• Обслуживания и ремонта электронных устройств, где требуется точная и долговечная изоляция.

Технические характеристики

• Тип изделия: термоусаживаемая трубка из модифицированного полиэтилена;
• Диаметр до усадки: 6 мм - позволяет надевать на толстые соединения и кабели;
• Диаметр после усадки: 3 мм - плотно облегает провода диаметром до 2–2,5 мм;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без деформаций;
• Толщина стенки после усадки: 0,56 мм - достаточна для защиты, но не создаёт лишнего объема;
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия внутри шкафов и на открытом воздухе;
• Исполнение: тонкостенная - экономичный расход материала, минимальное увеличение габаритов;
• Цвет: желтый - высокая видимость, соответствует стандартам маркировки;
• Возможность нанесения маркировки: да - можно использовать маркеры, этикетки или печать;
• Длина: 2 метра в упаковке - оптимально для типовых задач монтажа.

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 6/3 мм желтая (2 м/упаковка) совместима с любыми медными и алюминиевыми проводниками, имеющими диаметр до 2,5 мм до изоляции. Для установки:

• Наденьте трубку на провод до места соединения;
• Выполните соединение (скрутка, клемма, пайка);
• Передвиньте трубку на участок изоляции;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева (>180 C).

Не используйте открытый пламя - риск возгорания материала. Усадка происходит за 5–15 секунд при правильном нагреве.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS выполнена по требованиям к материалам с пониженным дымообразованием и малой воспламеняемостью (нг-LS). Это значит:

• Не поддерживает горение при удалении источника огня;
• При нагреве выделяет мало дыма и токсичных веществ - безопасна для закрытых помещений;
• Соответствует нормам безопасности для электрощитовых и офисных объектов.

Преимущества

• Стабильная усадка 2:1 без пузырей и складок - гарантирует герметичность;
• Желтый цвет хорошо заметен даже в сложенных пучках проводов;
• Тонкая стенка сохраняет гибкость после усадки - не затрудняет прокладку;
• Устойчивость к широкому диапазону температур - работает в холодных цехах и нагретых шкафах;
• Легко маркируется - снижает время на идентификацию при обслуживании.

Ограничения применения

• Не предназначен для постоянного контакта с открытыми источниками тепла выше 125 C - например, рядом с мощными нагревательными элементами;
• Не рекомендован для наружной эксплуатации под прямыми солнечными лучами длительное время - возможна потеря эластичности;
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита и маркировка;
• Не подходит для многожильных кабелей с диаметром более 5 мм до усадки - трубка просто не сможет надеться.

Примеры использования

• Маркировка фаз L1/L2/L3 в трёхфазных распределительных щитах;
• Изоляция паяных соединений на плате управления станком;
• Группировка проводов в автоматических системах конвейера;
• Защита кабелей от трения в движущихся частях оборудования;
• Обозначение положительных и отрицательных выводов в DC-цепях.

Практические советы

• Выбирайте эту модель, когда нужна компактная и яркая маркировка - особенно в плотных пучках проводов;
• Учитывайте посадочный диаметр: перед усадкой трубка должна свободно проходить через место соединения; после усадки она станет почти вдвое уже - проверьте, чтобы не было пережима;
• Храните в сухом месте, избегайте прямого света - продлевает срок службы;
• Для массового монтажа лучше брать несколько упаковок - 2 метра хватает на 4–6 соединений средней длины;
• Используйте термофен с регулировкой температуры - это исключит перегрев и порчу трубки.
