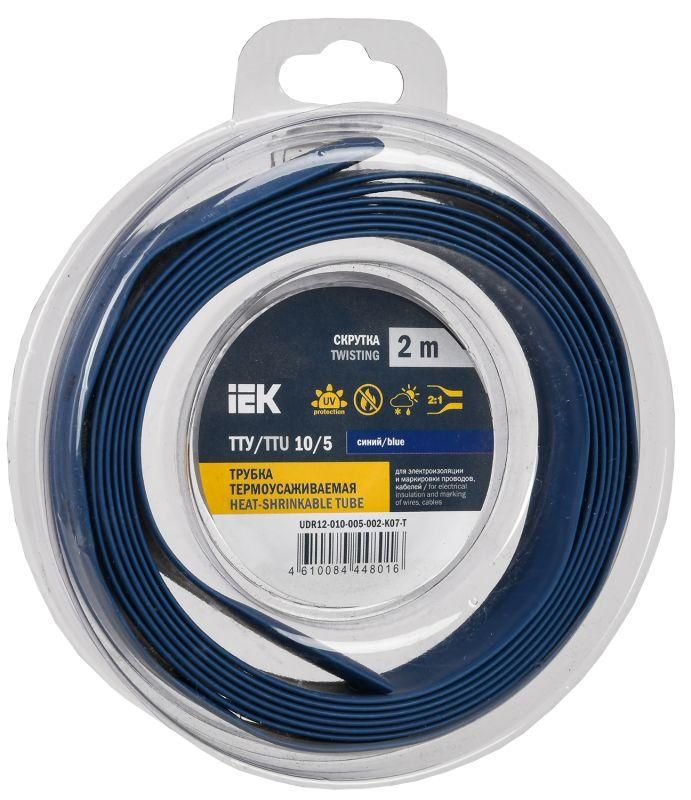

Трубка термоусадочная ТТУ нг-LS 10/5 синяя (2м/упак) IEK | UDR12-010-005-002-K07-T

Трубка термоусадочная ТТУ нг-LS 10/5 синяя (2 метра в упаковке) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, обеспечивая надёжную защиту и визуальную идентификацию. Артикул udr12-010-005-002-k07-t подходит для монтажа в распределительных щитах, на оборудовании и в слаботочных системах.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 10/5 синяя применяется для:

• Электроизоляции соединений, ответвлений и концов кабелей;
• Маркировки проводов по цвету - синий цвет удобен для обозначения нулевых или управляющих цепей;
• Защиты от механических повреждений, влаги и химических воздействий;
• Фиксации пучков проводов в щитах, на станках, в пультах управления и других местах с ограниченным пространством.

Подходит для внутренней установки в помещениях, где требуется повышенная безопасность - например, в офисах, жилых зданиях, промышленном оборудовании.

Технические характеристики

• Тип: термоусаживаемая, тонкостенная
• Диаметр до усадки: 10 мм - позволяет легко надеть на кабель или соединение
• Диаметр после усадки: 5 мм - плотно облегает жилы, исключая люфт
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве
• Толщина стенки после усадки: 0,56 мм - достаточна для защиты, но не создаёт лишнего объёма
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия внутри оборудования
• Цвет: синий - стандартизированная маркировка для нейтральных или управляющих цепей
• Маркируемость: да - можно наносить надписи маркером или этикетками
• Длина в упаковке: 2 метра - оптимальный запас для типичных задач монтажа

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 10/5 совместима с любыми медными и алюминиевыми проводниками, чей диаметр до усадки не превышает 10 мм. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, клеммник, пайка);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте феном до полной усадки - не допускайте перегрева.

Не используйте открытый пламя - риск возгорания материала. Убедитесь, что поверхность перед усадкой сухая и свободна от острых кромок.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS выполнена из модифицированного полиэтилена с добавками, обеспечивающими:

• Самозагасание - не распространяет горение (обозначение “нг” - не поддерживающий горение);
• Низкое дымо- и газовыделение - “LS” означает малую токсичность при нагреве, важно для помещений с людьми.

Соответствует требованиям ГОСТ Р МЭК 60688 и другим нормам для электротехнической изоляции.

Преимущества

• Плотная усадка защищает от влаги, пыли и вибраций - продлевает срок службы соединений;
• Тонкая стенка сохраняет компактность - идеально для плотной укладки в шкафах и каналах;
• Стойкость к широкому диапазону температур - работает даже в холодных условиях (например, на улице в контролируемых корпусах);
• Легко маркируется - снижает время на поиск нужного провода при ремонте;
• Синий цвет соответствует общепринятой цветовой кодировке - уменьшает вероятность ошибки при монтаже.

Ограничения применения

• Не предназначен для постоянного нахождения под прямыми солнечными лучами - материал не устойчив к УФ-излучению;
• Не рекомендуется использовать там, где возможны частые деформации или трение - может повредиться;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита и маркировка;
• Не подходит для высоковольтных участков выше 1 кВ - требуются специализированные материалы.

Примеры использования

• Обжим соединений в автоматическом выключателе в щитке;
• Маркировка проводов в системах управления станком;
• Изолирование контактов в пультах управления лифтом или конвейером;
• Закрытие концов многожильных кабелей в панелях связи;
• Группировка проводов в кабельных каналах для эстетики и безопасности.

Практические советы

• Выбирайте длину с запасом - лучше взять немного больше, чем недостаточно;
• Проверяйте посадочный диаметр: если провод после соединения толще 5 мм - трубка не подойдёт;
• Для массового монтажа используйте термофен с регулировкой температуры - так точнее и быстрее;
• Храните в сухом месте, избегайте перегрева и давления - чтобы не произошла преждевременная усадка;
• При необходимости маркировки пишите сразу после усадки - пока поверхность ещё мягкая, буквы легче нанести.
