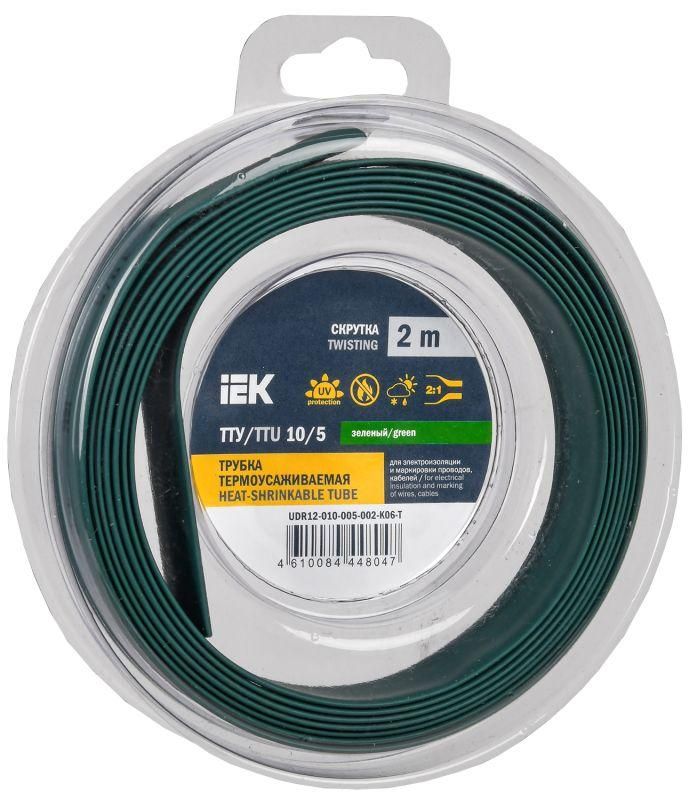

Трубка термоусадочная ТТУ нг-LS 10/5 зеленая (2м/упак) IEK | UDR12-010-005-002-K06-T

Трубка термоусадочная ТТУ нг-LS 10/5 зеленая (2 метра в упаковке) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, обеспечивая надежную защиту и визуальную идентификацию. Артикул udr12-010-005-002-k06-t подходит для монтажа в распределительных щитах, на оборудовании и в слаботочных системах.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 10/5 зеленая применяется для:

• Электроизоляции соединений, ответвлений и концов кабелей;
• Маркировки проводов по цвету - зеленый цвет удобен для обозначения заземления или специальных цепей;
• Защиты от механических повреждений, влаги и химических воздействий;
• Использования в условиях постоянной эксплуатации - в щитах, на станках, в пультах управления, в бытовой и промышленной электропроводке.

Технические характеристики

• Тип: термоусаживаемая, тонкостенная - позволяет легко одеть на соединения без предварительного демонтажа элементов.
• Диаметр до усадки: 10 мм - подходит для кабелей и жил с внешним диаметром до этого значения.
• Диаметр после усадки: 5 мм - после нагрева плотно облегает поверхность, исключая люфт.
• Коэффициент усадки: 2:1 - материал сужается вдвое при нагреве до рабочей температуры.
• Толщина стенки после усадки: 0,56 мм - достаточна для защиты, но не создаёт лишнего объема.
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия, включая холодные помещения и перегрев оборудования.
• Цвет: зеленый - соответствует стандартам маркировки заземляющих проводников (по ГОСТ Р 50462).
• Маркируемость: да - можно наносить этикетки, штампы или маркеры для дополнительной идентификации.
• Горючесть: нг-LS - не распространяет горение, малодымный и малоагрессивный при возгорании.

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 10/5 зеленая совместима с любыми медными и алюминиевыми жилами, имеющими диаметр до 8–9 мм перед усадкой. Для установки требуется фен для термоусадки или тепловая пушка. Нагревать равномерно, начиная с середины, чтобы избежать образования пузырей. Учитывайте, что внутренний диаметр после усадки - всего 5 мм; не используйте на кабелях с крупными connectors или оплетками, которые не поместятся в этот размер.

Безопасность и стандарты

• Соответствует требованиям к негорючести (нг) и низкому дымовыделению (LS);
• Материал изготовлен из модифицированного полиэтилена, безопасен при длительном контакте с человеком;
• Не содержит галогенов - при пожаре не выделяет едких паров.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание даже к неровным поверхностям;
• Тонкая стенка снижает объем сборки - важно в компактных щитах и панелях;
• Стойкость к широкому диапазону температур делает её пригодной для использования вне помещений и в технологическом оборудовании;
• Цветовая маркировка ускоряет диагностику и ремонт - зеленый сразу указывает на заземление.

Ограничения применения

• Не подходит для изоляции соединений с диаметром более 10 мм до усадки - трубка просто не наденется;
• Не рекомендована для постоянного прямого контакта с открытыми источниками пламени или высоких температур выше 125 C;
• При использовании на кабелях с жесткой броней или крупными коннекторами возможны трудности с протяжкой - проверяйте посадочные размеры заранее;
• Не является заменой изолирующим муфтам или герметичным корпусам - защищает только от внешних факторов, не обеспечивает IP-защиту.

Примеры использования

• Маркировка заземляющего провода в распределительном щите;
• Изоляция скруток в автоматике станков и конвейеров;
• Защита концов силового кабеля перед подключением к клеммникам;
• Обозначение цепей управления в пультах с множеством проводов;
• Изоляция в осветительных устройствах, где важна компактность и безопасность.

Практические советы

• Перед применением убедитесь, что диаметр кабеля или соединения не превышает 10 мм - иначе трубка не наденется.
• Длина одной трубки - 2 метра. Разрезайте на нужные фрагменты заранее, чтобы не тратить время во время монтажа.
• Для лучшего качества усадки прогревайте равномерно - лучше использовать фен с регулировкой температуры, а не открытый огонь.
• Если необходимо нанести маркировку - делайте это до усадки, когда поверхность еще плоская и доступная.
• Храните в сухом месте, избегая прямых солнечных лучей - долгое UV-воздействие может изменить эластичность материала.
