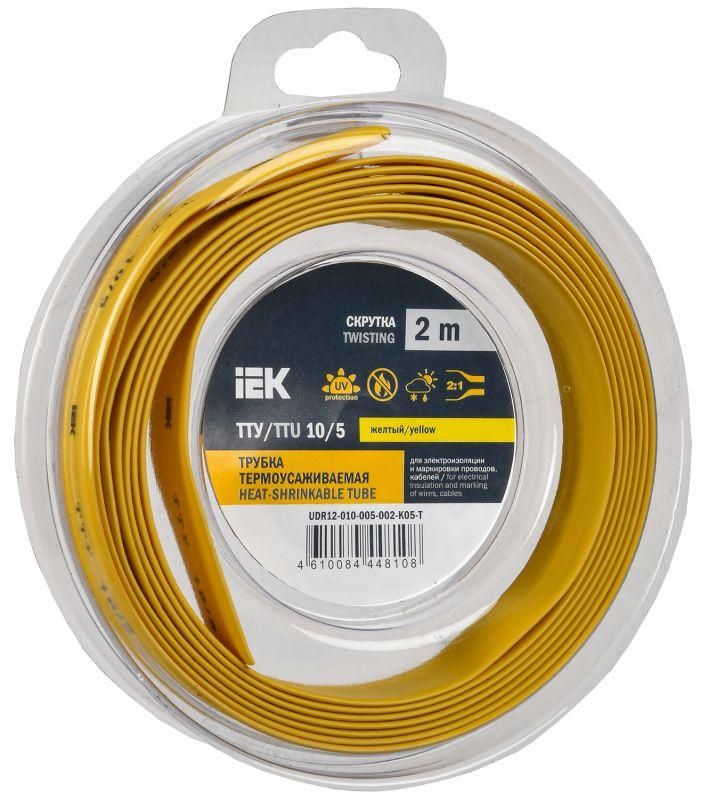

Трубка термоусадочная ТТУ нг-LS 10/5 желтая (2м/упак) IEK | UDR12-010-005-002-K05-T

Трубка термоусадочная ТТУ нг-LS 10/5 мм желтая (2 м в упаковке) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева трубка плотно обжимает жилы, обеспечивая надёжную механическую и электрическую защиту. Артикул udr12-010-005-002-k05-t подходит для монтажа в условиях повышенной влажности и на объектах с требованиями к негорючести.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 10/5 мм желтая (2 м в упаковке) применяется для:

• Электроизоляции соединений, ответвлений и оконцеваний проводов;
• Маркировки кабельных цепей по цвету - желтый цвет удобен для обозначения фазы или специальных контуров;
• Защиты от внешних воздействий: влаги, пыли, механических повреждений;
• Использования в распределительных щитах, шкафах управления, на производстве и в жилых зданиях.

Подходит для работы в помещениях и на открытых участках при условии защиты от прямого UV-излучения.

Технические характеристики

• Тип: термоусаживаемая, тонкостенная
• Диаметр до усадки: 10 мм - позволяет надевать на кабели и соединения большего диаметра
• Диаметр после усадки: 5 мм - плотно облегает жилы, исключая люфт
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве
• Толщина стенки после усадки: 0,56 мм - достаточна для изоляции напряжений до 1 кВ
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Цвет: желтый - стандартизированная маркировка для быстрой идентификации
• Маркируемость: да - можно наносить этикетки, метки или печать
• Длина: 2 метра в упаковке - оптимальный запас для типичных задач монтажа

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 10/5 мм желтая совместима с любыми медными и алюминиевыми проводниками, имеющими диаметр до 8–9 мм перед сборкой. Для правильного монтажа:

• Перед установкой зачистите жилы и удалите острые кромки;
• Наденьте трубку на провод до соединения - лучше заранее, чтобы потом не пришлось её протаскивать;
• После соединения переместите трубку на место и прогрейте равномерно феном от одного конца к другому - начинайте с середины, чтобы воздух вышел;
• Не используйте открытый пламя - риск перегрева и деформации.

Посадочный диаметр 10 мм позволяет использовать трубку даже на многожильных кабелях с изоляцией. Убедитесь, что внутренний диаметр кабеля не превышает 10 мм до усадки.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS соответствует требованиям к негорючести (индекс “нг”) и низкому дымовыделению (“LS”). Это значит:

• Не поддерживает горение при удалении источника огня;
• Выделяет минимальное количество токсичных газов при высоких температурах - безопасна для закрытых помещений и мест массового скопления людей.

Произведена из модифицированного полиэтилена, соответствующего нормам безопасности для электротехнических изделий.

Преимущества

• Высокая степень усадки (2:1) гарантирует плотное прилегание даже к неровным поверхностям;
• Тонкая стенка сохраняет компактность сборки - важно в ограниченном пространстве щитов и каналов;
• Стойкость к широкому диапазону температур делает её универсальной для холодных и жарких зон;
• Желтый цвет легко отличается от других - снижает вероятность ошибки при обслуживании;
• Возможность маркировки позволяет применять трубку как часть системы идентификации цепей.

Ограничения применения

• Не рекомендуется для постоянного пребывания под прямыми солнечными лучами - материал не устойчив к УФ-излучению;
• Не предназначен для использования в качестве основной механической защиты - не заменяет кабель-каналы или гофру;
• Не следует применять на кабелях с диаметром более 10 мм до усадки - трубка не сможет надеться;
• При температурах выше +125 C возможна потеря эластичности и трещины - не использовать рядом с мощными нагревательными элементами без дополнительной теплоизоляции.

Примеры использования

• Изолирование соединений в силовых щитах квартир и офисов;
• Маркировка фаз A/B/C в трехфазных системах - желтый часто используется для фазы B;
• Закрытие концов кабелей в автоматике станков и конвейеров;
• Обмотка кабелей в транспортерных системах, где есть вибрация и контакт с металлом;
• Индивидуальная идентификация сигналов в системах АСУ ТП.

Практические советы

• Храните трубку в сухом месте, избегая перегрева - она чувствительна к длительным температурным колебаниям;
• При использовании нескольких цветов - соблюдайте единую систему маркировки внутри проекта;
• Для частого монтажа берите несколько упаковок - 2 метра хватает на 4–6 соединений среднего размера;
• Проверьте, что поверхность кабеля сухая и чистая - грязь или масло мешают адгезии;
• Артикул udr12-010-005-002-k05-t - это точный идентификатор для заказа запаса; не путайте с другими размерами ТТУ нг-LS.
