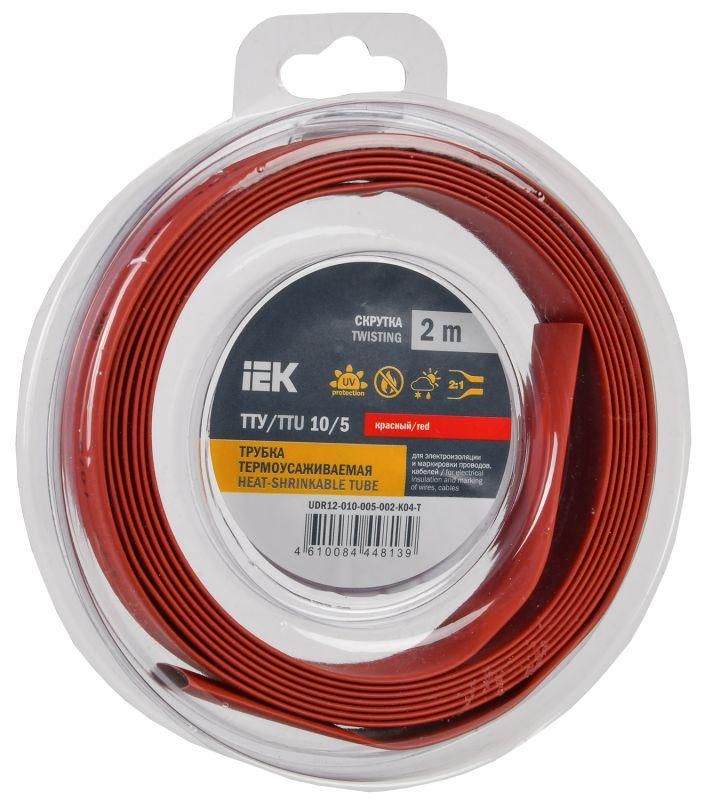

Трубка термоусадочная ТТУ нг-LS 10/5 красная (2м/упак) IEK | UDR12-010-005-002-K04-T

Трубка термоусадочная ТТУ нг-LS 10/5 мм красная (2 м/упаковка) от IEK используется для изоляции и маркировки проводов и кабелей. После нагрева она плотно обжимает жилы, обеспечивая надёжную защиту и визуальную идентификацию. Подходит для внутренней электропроводки, панелей управления и оборудования с высокой плотностью соединений.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 10/5 мм красная (2 м/упаковка) применяется для:

• Электроизоляции соединений, ответвлений и мест повреждения изоляции кабелей;
• Маркировки проводов по цвету - например, для обозначения фазы L, положительного потенциала или цепей управления;
• Защиты от механических воздействий, влаги и пыли на участках с ограниченным пространством;
• Монтажа в распределительных щитах, пультах управления, силовой аппаратуре и автоматике.

Технические характеристики

• Тип изделия: термоусаживаемая трубка из модифицированного полиэтилена
• Диаметр до усадки: 10 мм - позволяет легко надеть на кабель или соединение
• Диаметр после усадки: 5 мм - плотно облегает жилы, исключая люфт
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве
• Толщина стенки после усадки: 0,56 мм - достаточна для защиты, но не создаёт лишнего объёма
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия внутри корпусов и на открытом воздухе
• Исполнение: тонкостенная - оптимальна для плотной компоновки
• Цвет: красный - стандартизирован для обозначения активных цепей
• Возможность нанесения маркировки: да - можно использовать маркеры, этикетки или термопереводы
• Длина: 2 метра в упаковке - достаточно для нескольких соединений

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 10/5 мм красная (2 м/упаковка) совместима с любыми медными и алюминиевыми проводниками, чей диаметр после соединения не превышает 5 мм. Для установки:

• Наденьте трубку на кабель до выполнения соединения;
• Выполните скрутку, пайку или использование клеммы;
• Передвиньте трубку на место соединения;
• Равномерно прогрейте её феном до полной усадки - не используйте открытый огонь.

Не рекомендуется применять на кабелях с диаметром более 8–9 мм до усадки - возможен риск неполной усадки или трещин.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS соответствует требованиям к негорючести (нг) и низкому дымо- и газовыделению (LS). Это делает её безопасной для использования в закрытых помещениях, где важна пожарная безопасность - офисах, жилых зонах, общественных зданиях. Материал не поддерживает горение и не выделяет токсичных паров при перегреве.

Преимущества

• Плотная усадка гарантирует герметичность и прочное крепление без дополнительных фиксаторов;
• Тонкая стенка сохраняет компактность - идеально для тесных шкафов и панелей;
• Стойкость к широкому диапазону температур - работает даже в холодных складах и жарких серверных;
• Легко маркируется - снижает время на диагностику и обслуживание;
• Упаковка по 2 метра - минимум отходов, удобно брать с собой на объект.

Ограничения применения

• Не предназначена для постоянного контакта с открытыми источниками пламени или сверхвысоких температур (>130 C);
• Не следует использовать на кабелях с внешним диаметром больше 10 мм - трубка просто не наденется;
• Не подходит для наружной прокладки под прямыми солнечными лучами - материал не UV-стабилизирован;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита и маркировка.

Примеры использования

• Обжимание соединений между проводами в распределительном щите;
• Маркировка фаз A/B/C в трёхфазной системе (красный = фаза L1);
• Изолирование паяных точек на печатных платах в контроллерах;
• Защита кабелей от перетирания в местах прохода через металлические отверстия;
• Идентификация цепей питания в станках, конвейерах, системах автоматизации.

Практические советы

• Выбирайте трубку с запасом по диаметру: если кабель 8 мм, то 10 мм - оптимально; если 9,5 мм - лучше взять 12 мм.
• Перед усадкой проверьте, что соединение зафиксировано - иначе трубка сместится при нагреве.
• Используйте термофен с регулировкой температуры - слишком высокая температура может прожечь материал.
• Храните в сухом месте, избегая длительного воздействия УФ-лучей - даже если не используется на улице, свет от окон может повредить материал спустя годы.
• Для частого использования берите несколько упаковок - красная трубка часто расходуется быстрее других цветов.
