Трубка термоусаживаемая ТСТ-А (3:1) - 27/10 | 81332 КВТ

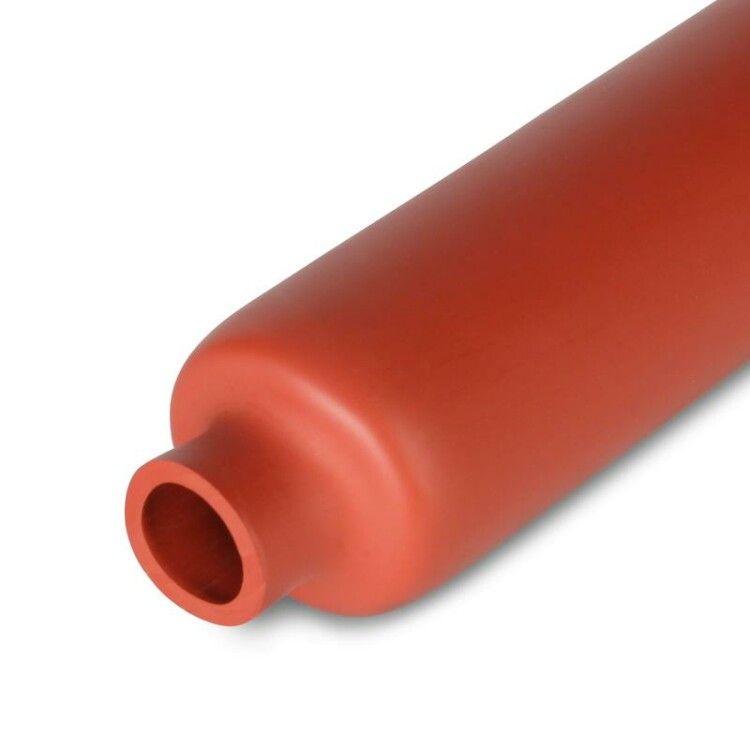

Трубка термоусадочная ТСТ-А (3:1) 27/10, длина 1000 мм, кирпично-красный цвет от КВТ предназначена для надёжной изоляции силовых кабелей и соединений шин под напряжением до 35 кВ. Её повышенная толщина стенки и коэффициент усадки 3:1 обеспечивают плотное прилегание даже к неровным поверхностям.

Назначение и область применения

Трубка термоусадочная ТСТ-А (3:1) 27/10, длина 1000 мм, кирпично-красный цвет используется для:

• изоляции жил силовых кабелей и мест их соединений;
• защиты медных и алюминиевых шин на подстанциях, распределительных щитах и трансформаторных пунктах;
• изоляции ответвлений и переходов в электроустановках до 35 кВ.

Подходит для внутренней и внешней установки - выдерживает перепады температур, УФ-излучение и влажную среду.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Диаметр до усадки: 27 мм
• Диаметр после усадки: 10 мм
• Коэффициент усадки: 3:1 - позволяет охватывать крупные соединения и переходить на меньшие диаметры без проседания
• Материал: трекингостойкий полиолефин (PEX) - устойчив к образованию проводящих дорожек на поверхности
• Номинальное напряжение: 35 кВ - соответствует требованиям для высоковольтных систем
• Рабочий температурный диапазон: от –55 C до +135 C - работает в условиях Arctic и печных помещений
• Толщина стенки после усадки: 2,1 мм - более чем в 2,5 раза выше, чем у стандартных ТУТ-трубок аналогичного размера
• Исполнение: среднестенная - оптимальное сочетание прочности и гибкости
• Цвет: кирпично-красный - обеспечивает визуальную идентификацию фазы L1 (по ГОСТ Р 50462)
• Длина: 1000 мм - поставляется готовой нарезкой

Совместимость и монтаж

Трубка термоусадочная ТСТ-А (3:1) 27/10, длина 1000 мм, кирпично-красный цвет совместима с любыми типами кабельных соединений, где требуется изоляция под напряжением до 35 кВ. Для монтажа необходим нагрев до 120–130 C.

• Рекомендованные инструменты: строительный фен серии ТТ, пропановая горелка ПГ, портативная бутановая горелка «КВТ».
• Перед монтажом необходимо зачистить поверхность, удалить острые кромки и окислы - особенно важно при работе с алюминием.
• Не допускается применение открытого пламени напрямую на материале - равномерный прогрев предотвращает прожиг и деформацию.
• Посадочный диаметр до усадки - 27 мм; после усадки - 10 мм. Подбирайте размер так, чтобы исходный диаметр соединения был меньше 27 мм, иначе трубка не сможет полностью охватить элемент.

Безопасность и стандарты

Трубка термоусадочная ТСТ-А (3:1) 27/10, длина 1000 мм, кирпично-красный цвет изготовлена из материала, соответствующего требованиям к трекингостойкости и электрической прочности для высоковольтных систем. Соответствует нормам для изоляционных материалов в электроустановках до 35 кВ. Применяется в соответствии с ПУЭ и ГОСТ Р 50462 (цветовое обозначение фаз).

Преимущества

• Высокая механическая прочность - устойчива к ударным нагрузкам и вибрациям.
• Стойкость к трекингу - не образует проводящие дорожки даже при загрязнении и влажности.
• Защита от УФ-излучения - сохраняет целостность при длительном использовании на открытом воздухе.
• Широкий температурный диапазон - надёжна в холодных регионах и в помещениях с высокими тепловыделениями.
• Увеличенная толщина стенки - снижает риск пробоя и повышает срок службы по сравнению с обычными термоусадками.

Ограничения применения

• Не применяется для изоляции кабелей с напряжением свыше 35 кВ - требуются специализированные решения.
• Не рекомендуется использовать в контакте с растворителями, маслами и агрессивными химикатами - возможна деградация материала.
• Не предназначен для постоянного погружения в жидкость - хотя материал герметичен, он не является водонепроницаемой оболочкой типа IP68.
• Требует точного контроля температуры при монтаже - недостаточный нагрев приведёт к неполной усадке, перегрев - к оплавлению.

Примеры использования

• Изоляция соединения двух кабелей 10 кВ на воздушной ЛЭП.
• Обмотка медной шины в распределительном щите 10(35) кВ подстанции.
• Закрытие места ответвления от основного кабеля в цеховой сети.
• Изоляция клеммы заземления на открытом воздухе в условиях повышенной влажности.

Практические советы

• Перед монтажом проверьте, что диаметр соединяемых элементов не превышает 27 мм - иначе трубка не закроет всю площадь.
• Нагревайте равномерно, начиная с середины и двигаясь к краям - это предотвращает складки и пузыри.
• При работе в холодную погоду (ниже –20 C) предварительно согрейте трубку до комнатной температуры - усадка будет неравномерной.
• Для многожильных кабелей используйте дополнительную изоляцию (например, термоусадочные трубки меньшего диаметра) перед установкой ТСТ-А.
• Красный цвет - стандарт для фазы L1. Используйте другие цвета (если доступны) для различения фаз B и C.
