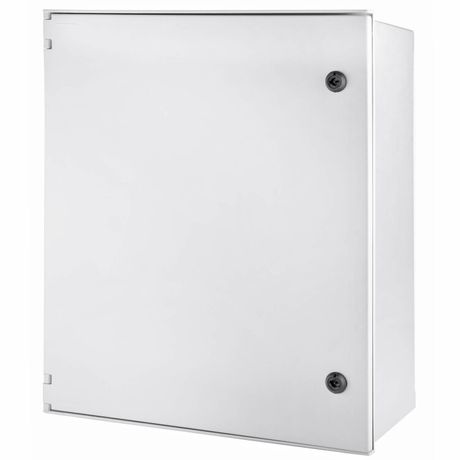

Цельный навесной шкаф из фибергласа без МП со сплошной дверью 600х400х230 мм | CN50649 DKC ДКС

Шкаф навесной цельный из фиберglasа без монтажной панели со сплошной дверью 600х400х230 мм от DKC (ДКС), артикул cn50649, предназначен для защиты электрооборудования в жестких внешних условиях - от дождя, пыли, ударов и перепадов температур. Этот шкаф сочетает прочность стеклопластика, герметичность IP66 и ударную стойкость IK10, что делает его надежным решением для уличной установки.

Назначение и область применения

Шкаф навесной цельный из фибергласа без монтажной панели со сплошной дверью 600х400х230 мм используется для размещения устройств автоматизации, реле, контакторов, модулей связи и других компонентов, требующих защиты от окружающей среды. Подходит для монтажа на фасадах зданий, опорах, столбах, в промышленных зонах, на объектах ЖКХ, транспорта и энергетики. Применяется там, где важны долговечность, герметичность и устойчивость к атмосферным воздействиям.

Технические характеристики

• Габариты: 600×400×230 мм (ширина × высота × глубина)
• Материал корпуса: стеклопластик (фиберглас)
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +50C, устойчив к влаге, снегу, инею и УФ-излучению
• Цвет: RAL 7035 (серый каменный)
• Количество дверей: одна, сплошная, без окон
• Замки: два, обеспечивают плотное закрывание и противостояние вскрытию
• Крыша: скатная, с дождевым козырьком - предотвращает попадание осадков через верхнюю часть
• Задняя стенка: есть, цельная, усиливает жесткость конструкции
• Поверхность: необработанная - без покраски или лакировки, сохраняет естественную структуру материала
• Возможность соединения в ряд: да - позволяет формировать цепочки шкафов для компактного размещения
• Крепление на столбе: возможно - благодаря специальным кронштейнам и проушинам

Совместимость и монтаж

Шкаф навесной цельный из фибергласа без монтажной панели со сплошной дверью 600х400х230 мм не имеет внутренней монтажной панели - оборудование крепится напрямую к стенкам корпуса или на дополнительные рейки, которые устанавливаются пользователем. Крепление осуществляется через четыре точки на боковых стенках с использованием болтов M8–M10. Для установки на столб предусмотрены специальные крепежные отверстия. Все крепежные элементы находятся внутри туннелей, изолирующих их от внутреннего объема - это исключает риск проникновения влаги даже при повреждении креплений. Монтаж возможен на вертикальные плоские поверхности: стена, опора, щитовая рама. Соединение в ряд выполняется с помощью совмещенных кромок - между шкафами не требуется дополнительная герметизация.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - полная герметичность от пыли и водяных струй
• Ударопрочность IK10 соответствует EN 62262 - максимальный уровень сопротивления механическим воздействиям
• Исполнение УХЛ1 - по ГОСТ 15150, допущено к применению в холодном и умеренном климате
• Материал - стеклопластик не проводит ток, не горит, не подвержен коррозии - безопасен в электротехнических системах

Преимущества

• Высокая устойчивость к химически активным средам - не ржавеет, не деформируется под действием солей, масел, кислот
• Низкий коэффициент теплопередачи - снижает риск конденсации внутри при перепадах температур
• Скатная крыша и козырек - эффективно отводят воду, предотвращают затекание даже при сильном ветре
• Две точки запирания - увеличивают надежность и препятствуют самопроизвольному открыванию
• Возможность крепления на столб - расширяет варианты размещения в местах с ограниченным доступом
• Соединение в ряд - экономит место и упрощает организацию группового контроля

Ограничения применения

• Не предназначен для установки в помещениях с постоянными взрывоопасными средами - отсутствует взрывозащита Ex
• Не рекомендован для частого открытия/закрытия двери в условиях сильного ветра - может вызывать износ уплотнителей
• Отсутствие монтажной панели требует самостоятельного крепления оборудования - не подходит для быстрой сборки без подготовки
• Не содержит встроенной вентиляции - при нагреве оборудования внутри необходимо предусматривать принудительное охлаждение или теплоотвод
• Размеры 600×400×230 мм ограничивают установку крупногабаритных устройств - проверьте соответствие габаритов вашего оборудования

Примеры использования

• Щит управления насосной станцией на улице
• Контрольный шкаф для системы видеонаблюдения на автостраде
• Распределительный пункт для освещения парковой территории
• Автоматика управления вентиляцией на промплощадке
• Шкаф с PLC и I/O-модулями на железнодорожной платформе

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были герметично закрыты - используйте заводские заглушки или термоусадочные трубки
• При установке на столб соблюдайте минимальную высоту от земли - минимум 1,5 м, чтобы избежать попадания воды при снежном покрове
• Для длительной работы в условиях повышенной влажности рекомендуется установить внутри сухой воздухообменник или поглотитель влаги
• При соединении нескольких шкафов в ряд - выравнивайте уровни по горизонтали, чтобы избежать скопления воды на стыках
• Не используйте металлические крепежи без изоляционных вставок - они могут стать путём проникновения влаги
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - особенно после зимних условий
