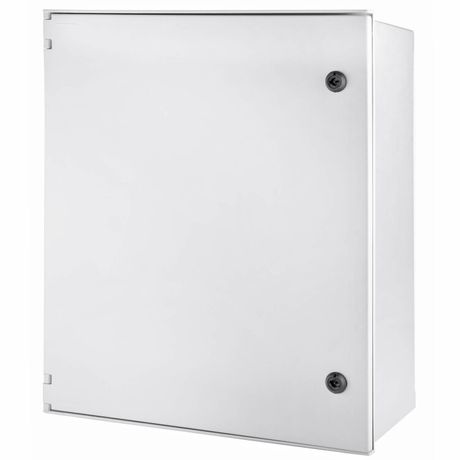

Цельный навесной шкаф из фибергласа без МП со сплошной дверью 600х500х230 (ВхШхГ) мм - CN50659 ДКС

Навесной шкаф из фибергласа со сплошной дверью 600х500х230 мм от DKC (ДКС), артикул cn50659, предназначен для защиты электрооборудования в условиях открытого воздуха и агрессивных сред. Благодаря материалу из стеклопластика, герметичному исполнению IP66 и ударопрочности IK10, этот шкаф выдерживает экстремальные нагрузки - от дождей до случайных ударов.

Назначение и область применения

Шкаф используется для размещения устройств автоматизации, коммутационного оборудования, контроллеров, преобразователей частоты и других компонентов, требующих защиты от внешних воздействий. Подходит для установки на улице, на производстве, в зонах с повышенной влажностью, химически активными средами или пылью. Применяется в системах водоснабжения, теплотехники, транспорта, энергетики и на объектах ЖКХ.

Технические характеристики

• Габариты: 600×500×230 мм (ширина × высота × глубина)
• Материал корпуса: стеклопластик (фиберглас) - устойчив к коррозии, химическим веществам и старению
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Температурный класс: УХЛ1 - работает при температурах от −50C до +50C
• Цвет: RAL 7035 (серый антрацит)
• Тип крыши: скатная - предотвращает скопление воды и мусора
• Количество дверей: одна сплошная, с возможностью установки кнопок, индикаторов и светильников
• Замки: два - обеспечивают надежную фиксацию и возможность пломбирования
• Функции двери: застекленная (обзор внутреннего состояния), вентилируемая (естественная циркуляция воздуха), сзади - также есть дверца для доступа к задней части
• Монтажная панель: встроена - позволяет закрепить оборудование внутри
• Крепление: на стену или столб - через изолированные туннели, исключающие контакт с внутренним объемом
• Возможность соединения в ряд: да - несколько шкафов можно установить рядом без потери герметичности
• Поверхность: необработанная - не требует покраски, сохраняет первоначальную защитную функцию

Совместимость и монтаж

Шкаф крепится на вертикальную поверхность (стену или столб) с помощью специальных туннельных кронштейнов, которые проходят через стенки корпуса, но не сообщаются с внутренним пространством - это исключает риск проникновения влаги даже при деформации крепления. Для монтажа требуется минимум инструментов: сверло, болты M8–M10 и уровень. Монтажная панель имеет стандартные отверстия под DIN-рейку и крепления для оборудования. При установке на столб используйте комплект крепежа, совместимый с диаметром опоры - рекомендовано проверить соответствие перед заказом.

Безопасность и стандарты

• Защита соответствует требованиям IEC 60529 (IP66) и EN 62262 (IK10)
• Материал сертифицирован на устойчивость к УФ-излучению и перепадам температур (класс УХЛ1)
• Электроизоляционные свойства стеклопластика обеспечивают безопасность при работе с высокими напряжениями
• Отсутствие металлических элементов в корпусе снижает риск возникновения блуждающих токов и коррозии

Преимущества

• Высокая долговечность - стеклопластик не ржавеет, не теряет форму под нагрузкой и не трескается при низких температурах
• Изолированные точки крепления - максимальная защита от протечек даже при длительном воздействии воды
• Скатная крыша и дождевой козырек - эффективно отводят осадки, предотвращают забивание входных щелей
• Сплошная дверь с окном - удобство контроля работы оборудования без вскрытия
• Возможность сборки в ряд - экономия места и единый внешний вид при групповой установке
• Не требует обслуживания - не нуждается в покраске, антикоррозийной обработке или регулярной смазке

Ограничения применения

• Не предназначен для установки в помещениях с взрывоопасной средой - отсутствует взрывозащита Ex
• Не рассчитан на постоянное погружение в жидкости - IP66 не равно IP68
• Размеры внутреннего объема ограничивают установку крупногабаритного оборудования - максимальная глубина 230 мм
• Не подходит для мест с постоянным воздействием открытого пламени или высоких температур выше +50C
• При использовании в районах с сильным снежным покровом необходимо предусмотреть отвод снега с крыши

Примеры использования

• Уличный распределительный щит для насосной станции
• Щит управления конвейером на открытом складе
• Контрольный шкаф системы видеонаблюдения на автостраде
• Распределительный пункт на железнодорожной платформе
• Автономный шкаф связи на уличном фонаре

Практические советы

• Перед монтажом проверьте, что все кабельные вводы заполнены или закрыты заглушками - даже один незакрытый вход снижает степень защиты
• При установке на столб используйте крепеж с резиновыми прокладками - это дополнительно снизит вибрацию и продлит срок службы
• При необходимости модификации (просверливание отверстий) делайте это только в специально отведенных местах - нарушение целостности корпуса выводит шкаф из соответствия IP66
• Для лучшей теплоотдачи в жарком климате используйте вентилируемую дверь в сочетании с термореле
• При групповой установке нескольких шкафов - соблюдайте минимальный зазор между ними (не менее 50 мм) для обеспечения проветривания и доступа к замкам
• Артикул cn50659 - единственный вариант в серии Conchiglia с такими габаритами; другие модели этой серии отличаются размерами и типом двери
