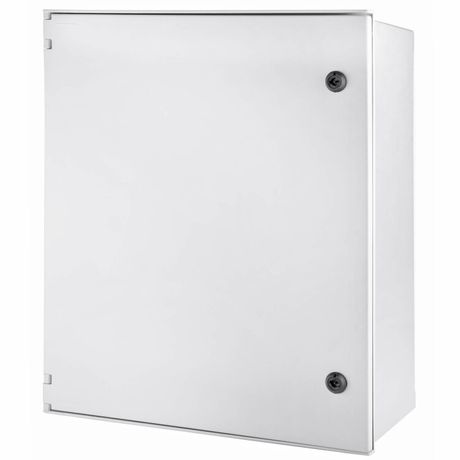

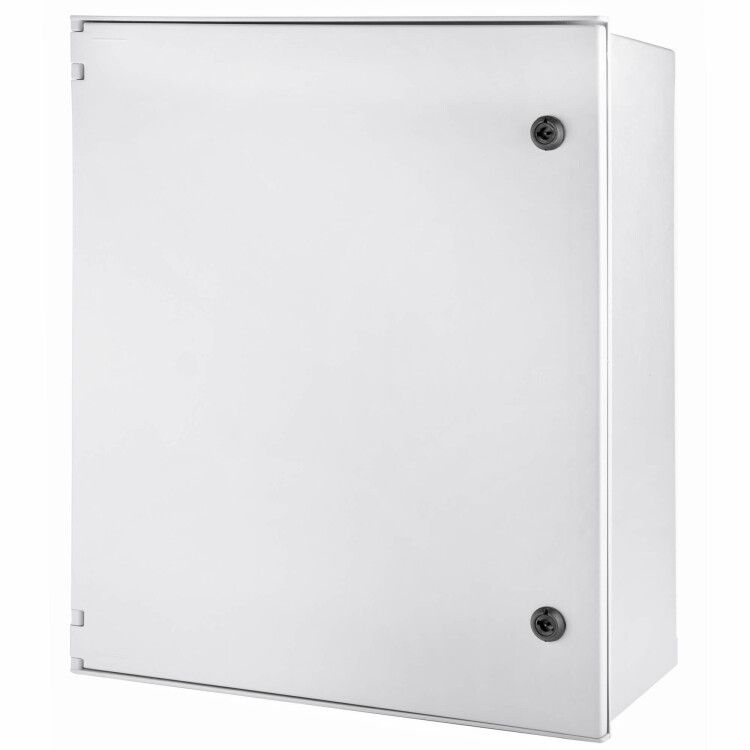

Цельный навесной шкаф из фибергласа без МП со сплошной дверью 800х300х230 (ВхШхГ) мм - CN50839 ДКС

Шкаф навесной цельный из фибергласа без монтажной панели со сплошной дверью 800х300х230 мм от DKC (ДКС), артикул cn50839, предназначен для защиты электрооборудования в условиях открытого воздуха и агрессивных сред. Благодаря материалу из стеклопластика и высокой степени защиты IP66/IK10, этот шкаф выдерживает воздействие пыли, воды, ударов и перепадов температур.

Назначение и область применения

Шкаф навесной цельный из фиберglasа без монтажной панели со сплошной дверью 800х300х230 мм используется для размещения устройств автоматизации, коммутационного оборудования, контроллеров, преобразователей частоты и других компонентов, требующих защиты от внешних факторов. Подходит для установки на фасадах зданий, опорах, столбах и других наружных поверхностях. Применяется в системах уличного освещения, транспорта, энергетики, сельского хозяйства и промышленных объектах с повышенными требованиями к герметичности.

Технические характеристики

• Габариты: 800 мм (высота) × 300 мм (ширина) × 230 мм (глубина)
• Материал корпуса: стеклопластик (фиберглас)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +50C
• Цвет: RAL 7035 (серый каменный)
• Количество дверей: одна, сплошная, без остекления
• Замки: два, обеспечивают плотное закрывание
• Крыша: скатная, с дождевым козырьком для отвода осадков
• Функциональные элементы: есть задняя дверь, возможность крепления на столбе
• Поверхность: необработанная - без покраски или гладкой отделки
• Возможность соединения в ряд: да - позволяет формировать цепочки шкафов

Совместимость и монтаж

Шкаф навесной цельный из фибергласа без монтажной панели со сплошной дверью 800х300х230 мм не имеет внутренней монтажной панели - оборудование крепится напрямую к стенкам корпуса или на дополнительные рейки. Монтаж осуществляется на вертикальную поверхность с помощью кронштейнов или через специальные туннельные крепления, которые изолированы от внутреннего объема и предотвращают проникновение влаги. Также возможна установка на столб с использованием соответствующего крепежа. Для сборки в ряд используются совпадающие боковые профили - шкафы легко стыкуются друг с другом без потери герметичности.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - исключает попадание пыли и защиту от сильных водных струй
• Ударопрочность IK10 соответствует EN 62262 - гарантированная стойкость к механическим нагрузкам
• Исполнение УХЛ1 соответствует ГОСТ 15150 - устойчивость к холодному климату, влажности и УФ-излучению
• Конструкция исключает образование конденсата внутри благодаря термостабильности материала

Преимущества

• Высокая химическая стойкость стеклопластика - не ржавеет, не корродирует
• Скатная крыша и козырек эффективно отводят дождь и снег
• Две точки запирания усиливают герметичность и безопасность доступа
• Задняя дверь упрощает обслуживание и прокладку кабелей с тыльной стороны
• Возможность соединения в ряд снижает затраты на комплексную установку нескольких шкафов
• Отсутствие металлических деталей в корпусе исключает риск электромагнитных помех

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием открытого пламени или высоких температур выше +50C
• Не рекомендован для размещения внутри шкафа оборудования, выделяющего значительное тепло (>500 Вт), без дополнительной системы охлаждения
• Не содержит встроенной вентиляции - при необходимости принудительного воздушного охлаждения требуется самостоятельный монтаж вентиляторов с учетом сохранения класса IP66
• Не имеет встроенного светового индикационного устройства - при необходимости потребуется внешнее решение
• Не предусмотрена установка окон или застекленных дверей - все двери сплошные

Примеры использования

• Размещение частотных преобразователей на насосной станции на открытом воздухе
• Защита PLC-контроллеров в системе уличного освещения
• Установка реле и контакторов на опоре ЛЭП
• Контейнер для модульных устройств связи на железнодорожном участке
• Объединённая группа шкафов для распределения питания в сельскохозяйственных теплицах

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны точно совпадать с толщиной стены или столба
• При соединении шкафов в ряд используйте уплотнители между стыками, чтобы сохранить IP66
• При прокладке кабелей через входные отверстия применяйте кабельные вводы с уплотнением - даже при наличии IP66 неправильно установленный ввод снижает защиту
• Не используйте металлический крепёж внутри корпуса без изоляции - он может вызвать коррозию или КЗ
• При длительной эксплуатации в условиях сильного UV-облучения периодически осматривайте поверхность на предмет трещин - хотя стеклопластик устойчив, механические деформации возможны при старении
• Шкаф навесной цельный из фибергласа без монтажной панели со сплошной дверью 800х300х230 мм от DKC (ДКС) лучше всего применять там, где важна долговечность, а не эстетика - его необработанная поверхность не требует доработки, но не подходит для интерьеров
