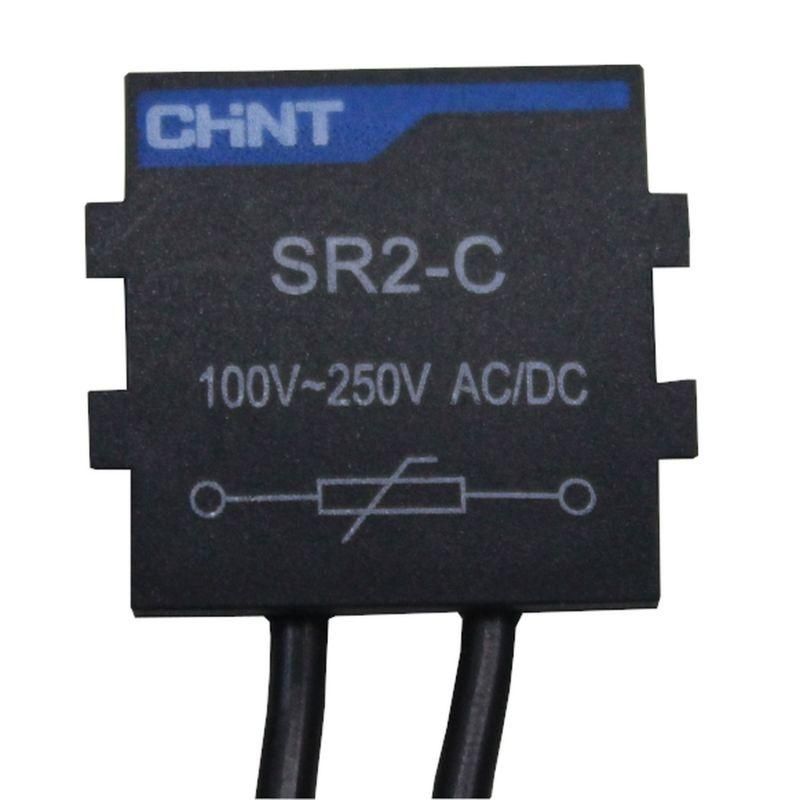

Варистор цепи SR2-С для NC1-40-95 AC 380В-440В (R) CHINT 233664

Варистор цепи SR2-С для NC1-40-95 AC/DC 380В-440В (R) от CHINT - это защитный элемент, предназначенный для гашения импульсных перенапряжений в силовых цепях переменного и постоянного тока. Устанавливается в качестве дополнительной защиты в контакторах серии NC1-40-95, обеспечивая долговечность коммутационной аппаратуры.

Назначение и область применения

Варистор SR2-С используется для защиты электронных и электромеханических компонентов от кратковременных скачков напряжения, возникающих при коммутации индуктивных нагрузок - например, катушек контакторов, реле, электродвигателей. Он устанавливается параллельно контактам или катушкам, чтобы поглощать энергию обратной ЭДС. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосах, вентиляционных установках.

Технические характеристики

• Рабочее напряжение: 380–440 В AC/DC - подходит для сетей с высоким напряжением, включая трёхфазные системы
• Тип компонента: модуль подавления электромагнитных помех - предназначен исключительно для подавления переходных процессов, а не для постоянной фильтрации шумов
• Совместим с контактными группами NC1-40-95 - является специализированным компонентом для этой модели
• Интегрируется в цепь через клеммы на корпусе контактора - не требует внешней проводки

Совместимость и монтаж

Варистор SR2-С рассчитан исключительно для установки внутрь контакторов CHINT серии NC1-40-95. Его нельзя использовать как самостоятельное устройство. Монтаж выполняется при выключенном питании: варистор вставляется в предусмотренные разъёмы на задней стенке контактора до щелчка. Нельзя заменять его другими типами варисторов - несоответствие параметров может вызвать отказ контактора.

Преимущества

• Уменьшает износ контактов за счёт гашения дуги при отключении
• Защищает контроллеры и платы управления от импульсных выбросов
• Не требует обслуживания - работает безотказно весь срок службы контактора
• Закрытый корпус предотвращает попадание пыли и влаги в зону соединения

Ограничения применения

• Не предназначен для работы при напряжении выше 440 В - превышение может привести к пробою
• Не защищает от длительных перенапряжений или просадок сети - требуется дополнительная защита (например, TVS-диоды или стабилитроны)
• Не совместим с контактными группами других серий - даже аналогичными по току
• Не применяется в цепях постоянного тока свыше 440 В - указанное напряжение действует как для AC, так и для DC

Примеры использования

• Контактор NC1-40-95 в управлении асинхронным двигателем 380 В - варистор снижает количество отказов из-за подгорания контактов
• Линии автоматизации с частотными преобразователями - защищает входную логику от импульсов, передаваемых по шине питания
• Электрощиты на пищевых производствах - повышает надёжность работы в условиях повышенной вибрации и температурных колебаний

Практические советы

• При замене всегда используйте оригинальный варистор SR2-С - сторонние аналоги могут иметь другую вольт-амперную характеристику
• Перед установкой проверьте целостность контактов внутри контактора - повреждённые клеммы снижают эффективность защиты
• Если контактор часто срабатывает (более 1000 раз в час), рекомендуется периодически осматривать варистор на предмет потемнения корпуса - признак старения
• Артикул 233664 - единственный подходящий для NC1-40-95; другие номера не гарантируют совместимость
