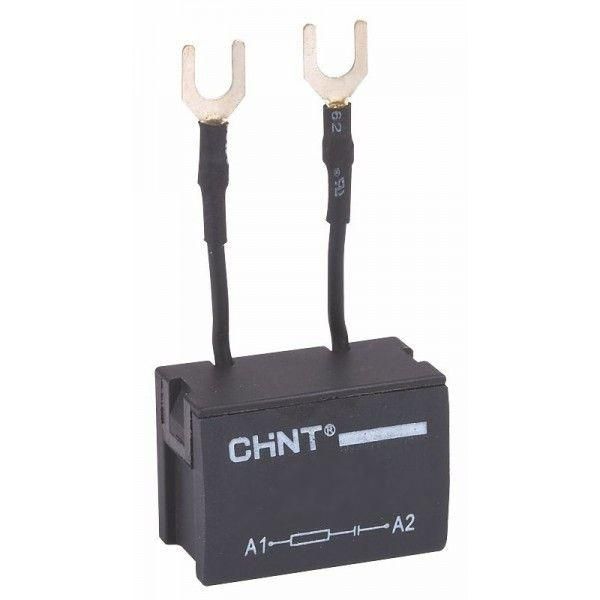

Цепь резистивно-емкостная SR2-A для NC1-09-32 AC 100В-250В CHINT 228520

Резистивно-емкостная цепь SR2-A для NC1-09-32 AC/DC 100В-250В от бренда CHINT предназначена для подавления электромагнитных помех в цепях управления контакторов серии NC. Этот модуль защищает чувствительную электронику от импульсных перенапряжений, возникающих при коммутации катушек, обеспечивая стабильную работу оборудования.

Назначение и область применения

Резистивно-емкостная цепь SR2-A используется для гашения высокочастотных помех, которые возникают при выключении катушки контактора NC1-09-32. Без этого модуля такие импульсы могут нарушать работу микроконтроллеров, сенсоров и других устройств управления. Подходит для установки в панелях автоматизации, на станках, конвейерах, системах вентиляции и другом промышленном оборудовании, где применяются контакторы серии NC.

Технические характеристики

• Тип компонента: Модуль подавления электромагнитных помех
• Номинальное рабочее напряжение: 100–250 В
• Тип тока: Переменный и постоянный (AC/DC)
• Совместим с контактными элементами серии NC1-09-32
• Подключение: Пайка или клеммы (не указано явно - зависит от исполнения)

Совместимость и монтаж

Резистивно-емкостная цепь SR2-A рассчитана исключительно для работы с контакторами NC1-09-32 из серии NC Аксессуары от CHINT. Устанавливается параллельно катушке контактора. Для правильного функционирования необходимо соблюдать полярность при подключении к цепям постоянного тока. Напряжение питания должно находиться в пределах 100–250 В - выше или ниже допустимых значений может привести к выходу модуля из строя.

Безопасность и стандарты

Произведён в соответствии с требованиями промышленной электроники IEC 60947. Соответствует нормам EMC для снижения радиопомех. Не содержит опасных веществ согласно RoHS.

Преимущества

• Эффективно подавляет скачки напряжения при отключении катушки, продлевая срок службы контактов
• Уменьшает интерференцию в соседних цепях управления - повышает надёжность всей системы
• Не требует внешнего питания - работает автономно за счёт энергии коммутируемой катушки
• Интегрированное решение от того же производителя, что и контактор - гарантирует совместимость

Ограничения применения

• Не предназначен для защиты силовых цепей - только для управляющих сигналов
• Не работает при напряжении ниже 100 В - не подходит для слаботочных систем (например, 24 В DC)
• Не заменяет TVS-диоды или RC-цепи с другими параметрами - нельзя использовать вместо аналогов с другой ёмкостью или сопротивлением
• Не рекомендовано применение во взрывоопасных зонах - отсутствует соответствующий сертификат

Примеры использования

• Установка на контактор NC1-09-32 в панели управления насосной станцией
• Защита входов PLC от импульсов при отключении реле через SR2-A
• Подавление помех в системе автоматического освещения с использованием контакторов CHINT

Практические советы

• Перед монтажом проверьте соответствие модели SR2-A именно контактору NC1-09-32 - другие модели серии NC могут требовать иных решений
• При работе с переменным током полярность не важна; при постоянном - соедините "+" модуля с "+” катушки
• Не закрывайте корпус модуля герметичными материалами - он нуждается в естественной теплоотдаче
• Заменяйте SR2-A при появлении трещин на корпусе или изменении цвета элементов - даже если контактор работает
• Артикул 228520 - единственный идентификатор для заказа оригинального модуля от CHINT. Аналоги могут не обеспечить ту же эффективность.
