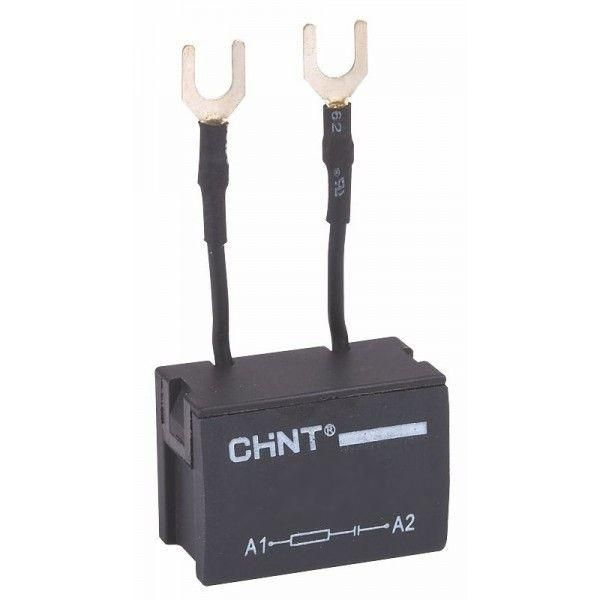

Цепь резистивно-емкостная SR2-A для NC1-09-32 AC 24В -48В CHINT 228521

Цепь резистивно-емкостная SR2-A для NC1-09-32 AC/DC 24–48 В - это модуль подавления электромагнитных помех, предназначенный для защиты контакторов и реле серии NC1 от импульсных перенапряжений при коммутации катушек. Производится компанией CHINT, артикул 228521.

Назначение и область применения

Цепь резистивно-емкостная SR2-A используется для гашения высокочастотных импульсов, возникающих при отключении катушки постоянного или переменного тока в контакторах NC1-09-32. Без этого модуля такие импульсы могут повредить чувствительную электронику, вызвать радиопомехи или преждевременный износ контактов. Применяется в системах автоматизации: на станках, конвейерах, панелях управления, где используются реле и контакторы с катушками на 24–48 В.

Технические характеристики

• Рабочее напряжение: 24–48 В AC/DC
• Тип компонента: Модуль подавления электромагнитных помех
• Совместим с контактными устройствами серии NC1-09-32
• Подключение: через клеммы, параллельно катушке контактора
• Не требует внешнего питания

Совместимость и монтаж

Цепь резистивно-емкостная SR2-A устанавливается непосредственно на контактор NC1-09-32. Подключается параллельно катушке управления - между выводами A1 и A2. Для правильной работы важно соблюдать полярность при использовании в цепях постоянного тока: положительный провод подключается к клемме со знаком “+”, отрицательный - к “−”. Установка выполняется до или после монтажа контактора, без необходимости демонтажа основного устройства.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-4-1 и EN 60947-4-1. Соответствует нормам EMC для снижения уровня радиопомех. Не содержит опасных веществ согласно RoHS.

Преимущества

• Увеличивает срок службы контактов за счёт подавления дуги при отключении
• Снижает уровень электромагнитных помех, предотвращая сбои в работе соседней электроники
• Не требует обслуживания и имеет долгий срок службы
• Замена модуля возможна без замены всего контактора

Ограничения применения

• Не предназначен для напряжений выше 48 В или ниже 24 В - использование вне диапазона может привести к выходу из строя
• Не совместим с другими сериями контакторов кроме NC1-09-32
• Не применяется в цепях переменного тока свыше 50 Гц без проверки совместимости
• Не рассчитана на работу в условиях повышенной вибрации без фиксации корпуса

Примеры использования

• Защита катушки контактора NC1-09-32 на линии конвейера с частыми включениями/выключениями
• Стабилизация сигнала в панели управления станком с ЧПУ
• Подавление помех в системах автономного освещения с релейным управлением

Практические советы

• Перед установкой убедитесь, что питание отключено - даже малые остаточные напряжения могут повредить модуль
• Используйте кабель сечением не менее 0,75 мм2 для подключения - меньшее сечение увеличивает риск нагрева
• Фиксируйте SR2-A механически, чтобы исключить вибрационное ослабление контактов
• При замене старой цепи - проверьте целостность проводов и надёжность зажимов, так как часто причина сбоев - не сам модуль, а плохой контакт
• Артикул 228521 - единственный подходящий вариант для NC1-09-32; другие модели SR2-A не подходят по габаритам и параметрам
