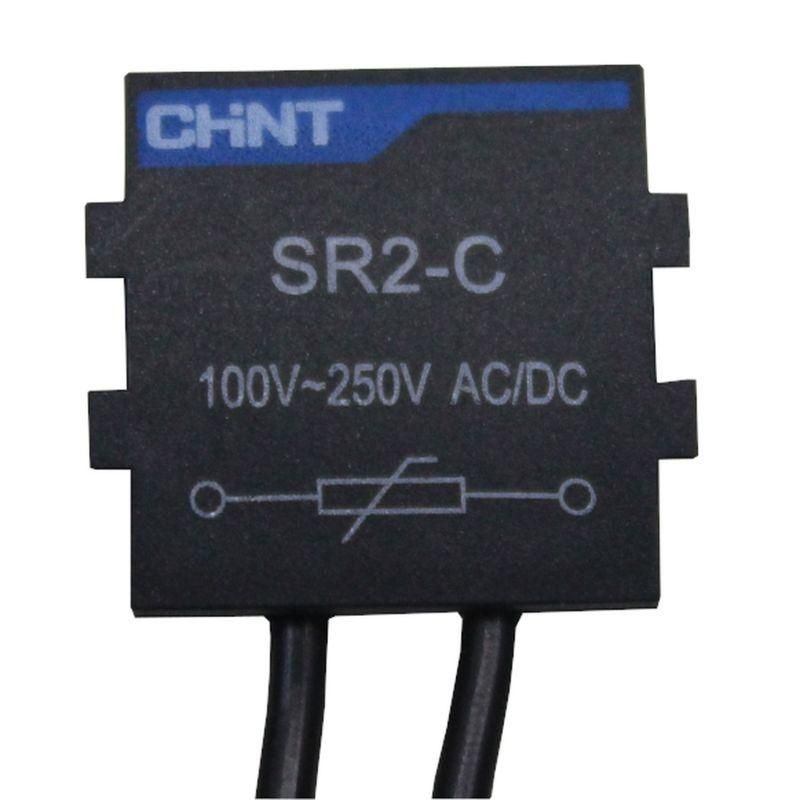

Цепь резистивно-емкостная SR2-С для NC1-40-95 AC 100В-250В CHINT 233663

Резистивно-емкостная цепь SR2-С для контакторов NC1-40-95 AC/DC 100В-250В от бренда CHINT предназначена для гашения электромагнитных импульсов при коммутации катушек контакторов. Этот модуль защищает управляющую электронику от перенапряжений и продлевает срок службы контактов, особенно в системах с частыми включениями. Артикул 233663 - часть серии NC Аксессуары, совместимая с контактными устройствами NC1-40-95.

Назначение и область применения

SR2-С - это фильтрующий модуль, который подключается параллельно катушке контактора. Он снижает высокочастотные импульсы, возникающие при отключении тока через индуктивную нагрузку. Без такого устройства эти импульсы могут повредить чувствительную электронику, вызвать ложные срабатывания PLC или увеличить износ контактов. Применяется в автоматических системах управления: станках, конвейерах, насосных установках, где используются контакторы NC1-40-95.

Технические характеристики

• Тип напряжения: AC/DC - работает на переменном и постоянном токе без переключений
• Номинальное напряжение питания: 100–250 В - подходит для большинства промышленных сетей, включая 110 В, 220 В и 240 В
• Тип компонента: Модуль подавления электромагнитных помех - состоит из последовательного соединения резистора и конденсатора
• Совместим с контактными группами NC1-40-95 - специально рассчитана для этой модели

Совместимость и монтаж

SR2-С устанавливается непосредственно на клеммы катушки контактора NC1-40-95. Подключение выполняется параллельно - один провод к одному выводу катушки, второй - к другому. Никаких дополнительных кабелей или разъёмов не требуется. Устройство не требует заземления. Для надёжной работы важно соблюдать полярность при подключении к постоянному току: минусовой вывод модуля должен быть подключен к минусу катушки. Диаметр клемм контактора соответствует стандартным размерам для серий NC1-40-95 - адаптеры не нужны.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-4-1 и EN 60947-4-1. Компоненты внутри модуля имеют класс защиты от перегрузок и температурных колебаний, характерный для промышленной электроники. Сертифицирован для использования в условиях повышенной вибрации и электромагнитной активности.

Преимущества

• Уменьшает уровень радиопомех - снижает риск сбоев в работе соседней электроники
• Защищает контакты от эрозии - продлевает срок службы контактора до 30%
• Не требует внешнего питания - работает автономно, только при коммутации
• Стабильная работа при широком диапазоне напряжений - от 100 В до 250 В, AC и DC

Ограничения применения

• Не предназначен для использования с мощностью выше 250 В - превышение может привести к пробою конденсатора
• Не заменяет RC-цепь других типов (например, SR1 или SR3) - отличаются по ёмкости и сопротивлению
• Не рекомендован для применений с частотой более 1000 включений в час - возможен перегрев элементов
• Не используется с контактами, имеющими внутреннюю RC-защиту - двойная защита не нужна и может нарушить работу

Примеры использования

• Автоматизация производства: управление двигателями на конвейере через контакторы NC1-40-95
• Системы водоснабжения: включение/выключение насосов с частыми циклами
• Электрошкафы с PLC: предотвращение ложных сигналов от ЭМИ, исходящих от катушек контакторов
• Лифтовые системы: контроль движения платформы с использованием реле и контакторов

Практические советы

• Перед установкой проверьте, что контактор действительно имеет модель NC1-40-95 - другие серии могут иметь другой шаг клемм
• Измерьте напряжение на катушке перед подключением - если оно ниже 80 В или выше 270 В, используйте другой модуль
• При многократных включениях (более 500 в час) контролируйте температуру корпуса SR2-С - он не должен нагреваться выше 60 C
• Заменяйте модуль при появлении трещин на корпусе или запахе горелого - даже если внешне всё выглядит нормально
• Не устанавливайте рядом с источниками тепла - оптимальная рабочая температура от –25 C до +70 C
