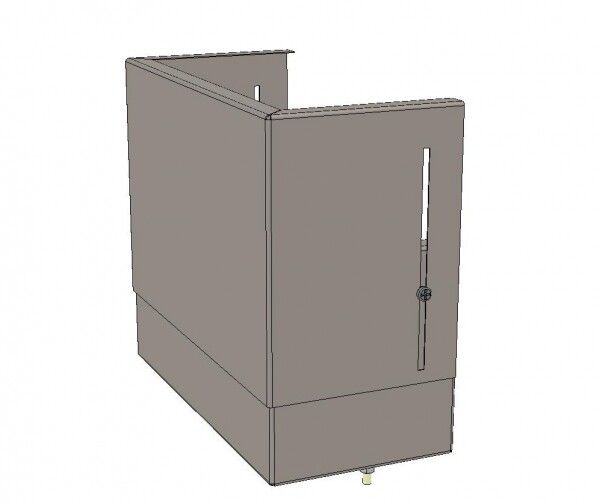

Цоколь верхний с компенсатором (ВхШхГ) 560х300х150мм Basic | uerm-slide-560 EKF

Цоколь верхний с компенсатором (560х300х150 мм) Basic от EKF - это металлический соединительный элемент, используемый в составе этажного распределительного щита UЭРМ для обеспечения механической связи между модульными корпусами и компенсации технологических зазоров при сборке.

Назначение и область применения

Цоколь верхний с компенсатором (560х300х150 мм) Basic применяется исключительно в составе этажных распределительных устройств UЭРM EKF Basic. Он служит для фиксации и выравнивания верхних модульных коробов, обеспечивая герметичность и устойчивость всей конструкции при навесном монтаже. Подходит для многоквартирных жилых домов, офисных зданий и других объектов, где требуется централизованная разводка силовой и слаботочной сети - включая АСКУЭ, телефонную и ТВ-системы.

Технические характеристики

• Форма: прямоугольный профиль с внутренним компенсационным механизмом
• Размеры: 560×300×150 мм
• Материал: сталь с антикоррозийным покрытием
• Цвет: серый
• Тип изделия: корпус, соединительный элемент верхний
• Гарантия: 36 месяцев

Совместимость и монтаж

Цоколь верхний с компенсатором (560х300х150 мм) Basic совместим только с модульными коробами серии UЭРM EKF Basic. Монтаж осуществляется путём крепления к верхней части основного шкафа через предварительно подготовленные отверстия и болтовые соединения. Компенсатор позволяет устранить перепады высоты между смежными коробами, что особенно важно при монтаже на неровных поверхностях стен. Прочее способ монтажа означает, что не предусмотрены стандартные кронштейны или DIN-рейки - требуется ручная фиксация.

Преимущества

• Обеспечивает точную геометрию сборки при многоэтажной установке
• Защищает внутренние провода и кабели от механических повреждений за счёт жесткой рамы
• Стальной корпус гарантирует долговечность даже в условиях повышенной влажности
• Серый цвет соответствует стандартному оформлению всех элементов серии EKF Basic

Ограничения применения

• Не предназначен для самостоятельного использования - работает только как часть комплекса UЭРM EKF Basic
• Не имеет степени защиты IP - не используется вне закрытых распределительных шкафов
• Не рассчитан на наружную установку или воздействие прямой осадки
• Не совместим с другими сериями щитов (например, EKF Pro, EKF Premium)

Примеры использования

• Верхняя опора для модульных коробов в этажном щите 8–12 квартир
• Выравнивающий элемент при установке UЭРM на бетонную стену с перепадом высоты до 10 мм
• Связующий элемент между силовым и слаботочным блоками в системе АСКУЭ

Практические советы

• Перед монтажом проверьте соответствие размеров цоколя и корпуса - отклонение более 2 мм требует корректировки
• Используйте антивибрационные прокладки между цоколем и стеной при установке на вибрирующих конструкциях
• Не затягивайте болты слишком сильно - это может деформировать компенсатор и нарушить герметичность
• При замене старого цоколя сохраняйте оригинальные крепёжные отверстия - новые отверстия снижают прочность конструкции
