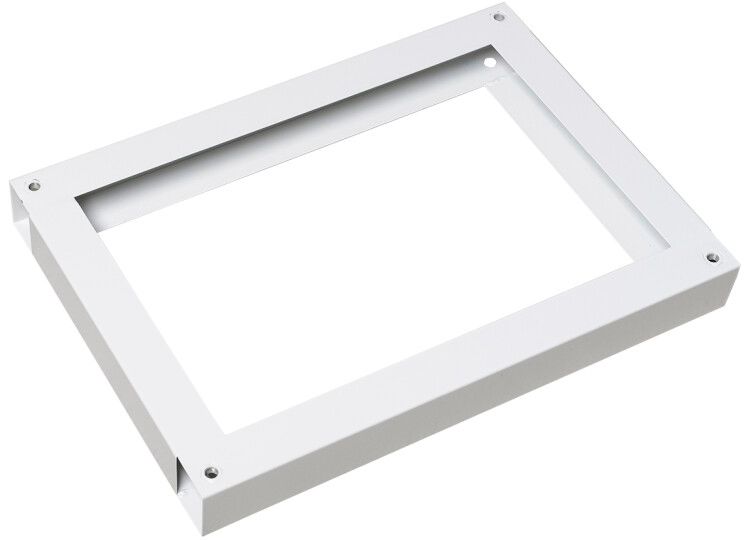

Цоколь ВРУ хх.45.45 IP31 TITAN | YKV10-TS-450-450-31 IEK

Цоколь распределительного устройства хх.45.45 IP31 от IEK (ИЭК), артикул ykv10-ts-450-450-31, предназначен для установки на пол и используется в составе напольных ВРУ серии TITAN. Он повышает устойчивость корпуса, упрощает прокладку кабелей и обеспечивает долговечную работу до 25 лет.

Назначение и область применения

Цоколь распределительного устройства хх.45.45 IP31 применяется в напольных распределительных щитах для фиксации корпуса на бетонном или другом твёрдом основании. Он создаёт зазор между полом и нижней частью шкафа, что облегчает подвод силовых и управляющих кабелей из-под пола. Подходит для промышленных объектов, энергообъектов, жилых комплексов и других мест, где требуется надёжная установка ВРУ серии TITAN.

Технические характеристики

• Исполнение: разборное - позволяет собирать и демонтировать цоколь отдельно от корпуса щита
• Материал: сталь - обеспечивает прочность и механическую устойчивость
• Цвет: 7035 RAL (серый металлик) - соответствует цветовой гамме корпусов серии TITAN
• Защита: IP31 - предотвращает попадание твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в условиях промышленной среды

Совместимость и монтаж

Цоколь распределительного устройства хх.45.45 IP31 совместим исключительно с корпусами ВРУ серии TITAN. Устанавливается на уровне пола с помощью болтов, проходящих через подготовленные отверстия в основании цоколя. Для монтажа необходимы анкерные болты M8–M10 и перфоратор для сверления отверстий в бетоне. Цоколь не требует дополнительной герметизации - он не является элементом защиты от влаги, а лишь служит опорой и каналом для кабелей.

Безопасность и стандарты

Цоколь распределительного устройства хх.45.45 IP31 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для комплектных устройств низковольтного распределения. Материал - сталь - не выделяет токсичных веществ при нагреве. Наличие IP31 гарантирует безопасность при случайном контакте с внешними предметами, но не защищает от прямого воздействия воды или пыли в больших количествах.

Преимущества

• Разборная конструкция упрощает транспортировку и сборку щита на месте
• Фиксация к полу снижает риск опрокидывания при нагрузках на двери или внутреннее оборудование
• Зазор под корпусом даёт доступ к кабелям без необходимости снятия всего щита
• Стальной корпус выдерживает механические удары и вибрации
• Цвет 7035 RAL обеспечивает эстетическое соответствие всей серии TITAN

Ограничения применения

• Не предназначена для установки во влажных помещениях с постоянным воздействием воды - IP31 недостаточна для таких условий
• Не подходит для настенных или подвесных щитов - только для напольных ВРУ
• Не заменяет систему заземления; заземление необходимо выполнять отдельно через клеммы внутри щита
• Не рекомендуется использовать в средах с высокой концентрацией агрессивных паров или химических реагентов - сталь не имеет антикоррозийного покрытия

Примеры использования

• Подключение кабелей от подпольного канала в промышленном цехе
• Установка главного распределительного щита в административном здании
• Обустройство ВРУ в подвале многоэтажного дома с подземными коммуникациями
• Монтаж в пунктах питания насосных станций, где нужна устойчивость и доступ к кабелям

Практические советы

• Перед монтажом проверьте, чтобы отверстия в цокole совпадали с расположением анкеров в полу - допуск +-2 мм
• При использовании в холодных регионах убедитесь, что пол не промерзает - деформация основания может нарушить соединение
• Не затягивайте болты слишком сильно - это может вызвать деформацию стального цоколя
• При замене старого щита можно сохранить цоколь, если он не повреждён - это экономит время и материалы
• Для удобства прокладки кабелей используйте кабельные вводы с уплотнителями, установленные в нижнюю стенку самого щита, а не в сам цоколь
