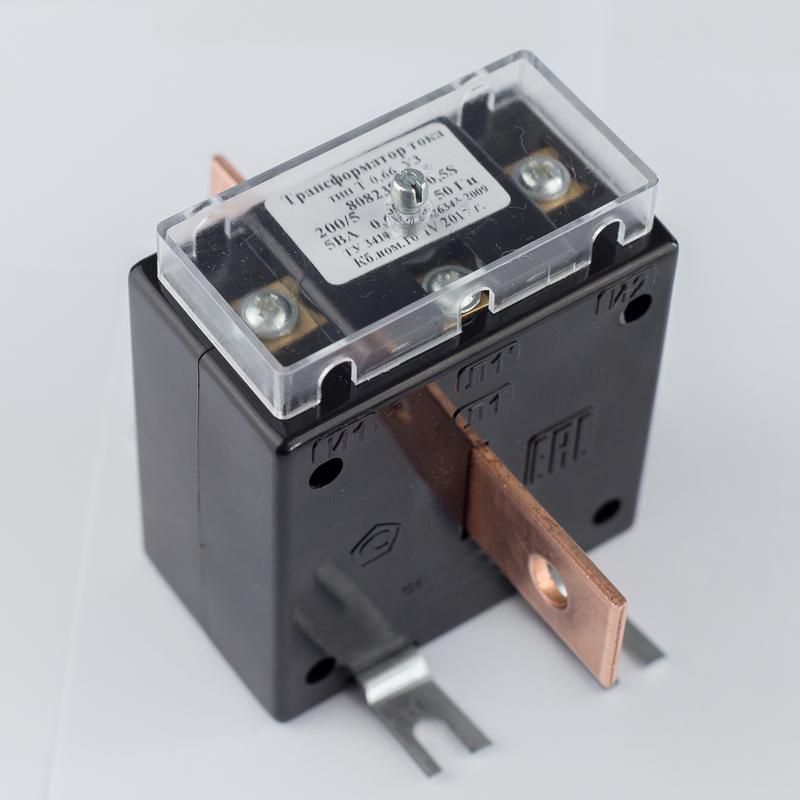

Трансформатор тока Т-0.66 200/5А кл. точн. 0.5S 10В.А Кострома ОС0000032788 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 S предназначен для безопасного снижения высоких токов до значений, совместимых с измерительными приборами и устройствами защиты. Этот продукт бренда ФКУ ИК-1 (Кострома) с артикулом ос0000032788 применяется в силовых цепях напряжением до 660 В, где требуется точное измерение и надёжная защита оборудования.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 S используется для преобразования больших токов (до 200 А) в малые (5 А), которые можно безопасно подключить к амперметрам, счетчикам энергии, реле защиты и другим приборам. Он обеспечивает гальваническую развязку между высоковольтной цепью и измерительной аппаратурой, защищая её от перегрузок и аварийных режимов. Применяется в распределительных щитах, на подстанциях, в промышленных установках - особенно там, где есть необходимость в точном учёте энергии и быстром реагировании на КЗ.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный рабочий ток, который проходит через шину внутри трансформатора;
• Номинальный вторичный ток: 5 А - выходной сигнал, стандартизованный для подключения измерительных приборов;
• Класс точности: 0.5S - гарантирует погрешность не более 0,5% в широком диапазоне нагрузок, включая малые токи (от 1% до 120% от номинала);
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции, допустимое для работы в сетях до этой отметки;
• Монтажное исполнение: с шиной - трансформатор устанавливается прямо на проводящую шину, без необходимости разрывать цепь.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 S монтируется на однополюсную или многополюсную шину с подходящим сечением. Диаметр окна трансформатора рассчитан под стандартные медные или алюминиевые шины, используемые в щитах до 660 В. Для правильной установки необходимо:

• Обеспечить плотный контакт между шиной и внутренней поверхностью трансформатора - зазоры снижают точность;
• Не допускать механических усилий на корпус во время затяжки - это может повредить сердечник;
• Подключать вторичную обмотку исключительно к нагрузке, не превышающей 10 В·А; при превышении возможна потеря класса точности;
• Никогда не оставлять вторичную обмотку разомкнутой при наличии тока в первичной цепи - это опасно!

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 S соответствует требованиям ГОСТ Р 58494-2019 (эквивалент МЭК 61869-2) для измерительных трансформаторов тока. Конструкция обеспечивает защиту от случайного контакта с токоведущими частями. Наличие класса точности 0.5S позволяет использовать его в коммерческом учёте электроэнергии, что требует повышенных норм безопасности и стабильности.

Преимущества

• Высокая точность даже при слабых токах благодаря классу 0.5S - идеально для учёта в условиях переменной нагрузки;
• Монтаж без разрыва цепи - экономит время при модернизации или диагностике;
• Стандартный выход 5 А - совместим со всеми типовыми измерительными приборами и реле;
• Устойчив к кратковременным перегрузкам - выдерживает токи выше 200 А без повреждения;
• Простая и надёжная конструкция - минимум элементов, долгий срок службы.

Ограничения применения

• Не предназначен для работы в сетях свыше 660 В - применение на более высоких напряжениях недопустимо;
• Не следует использовать при температурах ниже -25 C или выше +55 C - указанные границы не проверены производителем;
• Не подходит для импульсных или несинусоидальных токов без дополнительной фильтрации - класс точности 0.5S действует только при гармоническом токе;
• Нельзя применять в качестве защитного трансформатора - он не обеспечивает изоляцию от сети питания, только от измерительных цепей.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для подключения электросчётчика;
• Интеграция в системы автоматической защиты двигателя - сигнал с Т-0,66 передаётся на реле перегрузки;
• Мониторинг потребления на конвейере или насосной станции с записью данных в SCADA-систему;
• Аудит энергопотребления в объектах ЖКХ - точность 0.5S позволяет использовать его в платёжных расчетах.

Практические советы

• Перед монтажом проверьте, чтобы шина была чистой и не имела оксидной плёнки - это влияет на контакт и точность;
• Выбирайте нагрузку на вторичной стороне с запасом: если прибор требует 6 В·А, берите трансформатор с 10 В·А - это сохраняет класс точности;
• При использовании нескольких трансформаторов на одной шине соблюдайте полярность - пометки “K1” и “K2” должны быть одинаково ориентированы;
• Проверяйте целостность вторичной цепи мультиметром перед включением - размыкание под током вызывает опасное напряжение;
• Для длительной эксплуатации рекомендуется периодически контролировать нагрев корпуса - если он слишком горячий, значит, превышена нагрузка.
