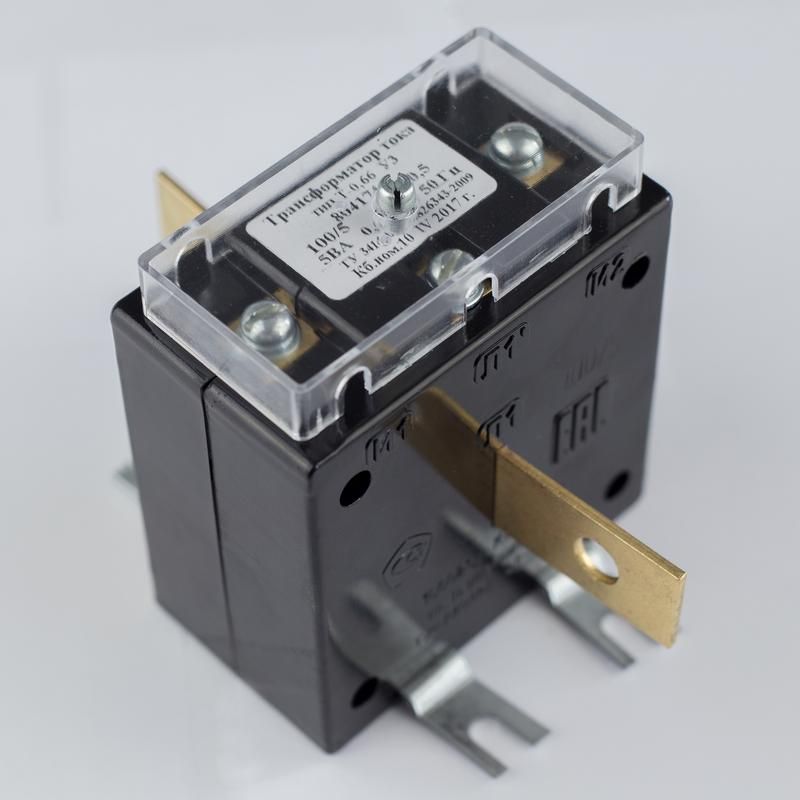

Трансформатор тока Т-0.66 50/5А кл. точн. 0.5S 10В.А Кострома ОС0000032835 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 50/5 S, класс точности 0.5 - устройство для безопасного измерения больших токов в сетях до 660 В. Применяется в энергообъектах, щитах управления и системах релейной защиты. Бренд ФКУ ИК-1 (Кострома) обеспечивает надёжность производства, а артикул ос0000032835 позволяет точно идентифицировать модель.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 50/5 S, класс точности 0.5 предназначен для снижения значений тока с высоких уровней (до 50 А) до безопасных и стандартизованных значений (5 А). Это позволяет подключать к нему измерительные приборы - амперметры, счетчики, реле защиты - без риска повреждения оборудования.

Области применения: промышленные щиты, распределительные пункты, системы автоматизации на заводах, объекты ЖКХ, где требуется точный учёт потребления и защита от перегрузок и КЗ. Особенно эффективен там, где используется оборудование с чувствительными входами.

Технические характеристики

• Номинальный первичный ток: 50 А - максимальный рабочий ток, который можно измерять через устройство;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными приборами учета и защиты;
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала), что важно для точного учёта энергии;
• Напряжение изоляции: 660 В - допустимое напряжение сети, для которой рассчитан трансформатор;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать вторичная цепь без потери точности;
• Монтажное исполнение: с шиной - устанавливается прямо на силовой проводник без разрывов цепи, что ускоряет монтаж.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 50/5 S, класс точности 0.5 имеет конструкцию “с шиной”, что позволяет установить его путём протягивания фазового проводника через центральное окно. Никаких разрезов или демонтажа кабеля не требуется.

Подключение вторичной цепи выполняется к клеммам на корпусе. Обязательно соблюдайте полярность: выводы помечены как “K1” и “K2”. Корпус выполнен из прочного диэлектрика, выдерживающего механические нагрузки при монтаже на шину.

Рекомендовано использовать только с нагрузкой не более 10 В·А. Подключаемые приборы (например, счётчик или реле) должны иметь суммарную импедансную нагрузку в этом диапазоне.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 50/5 S, класс точности 0.5 соответствует требованиям ГОСТ Р 58945-2020 и ГОСТ 7746 для измерительных трансформаторов тока. Конструкция исключает риск пробоя между первичным и вторичным контуром при работе в условиях повышенной влажности и температурных колебаний.

Не требует заземления корпуса, но вторичная цепь должна быть обязательно замкнута во время работы - размыкание цепи при наличии тока в первичной обмотке опасно!

Преимущества

• Высокая точность класса 0.5S - идеально подходит для коммерческого учёта электроэнергии;
• Монтаж “на шину” экономит время при установке и не требует отключения питания;
• Стандартный выход 5 А - совместим с большинством существующих приборов учета и защиты;
• Защита приборов от токов КЗ - снижает риск выхода из строя дорогостоящего оборудования;
• Производитель ФКУ ИК-1 (Кострома) гарантирует соответствие нормам качества для государственных и промышленных объектов.

Ограничения применения

• Не применяется в сетях выше 660 В - превышение напряжения недопустимо;
• Не предназначен для постоянной работы при токе выше 50 А - возможен перегрев и потеря точности;
• Вторичная цепь никогда не должна быть разомкнута при прохождении тока в первичной обмотке - создаётся опасное высокое напряжение;
• Не рекомендуется использовать с нагрузкой свыше 10 В·А - это вызывает увеличение погрешности;
• Не работает в качестве трансформатора напряжения - только для тока.

Примеры использования

• Подключение к трёхфазному счётчику электроэнергии в распределительном щите предприятия;
• Интеграция в систему релейной защиты двигателя на конвейере - срабатывание при перегрузке;
• Установка в автоматическом выключателе для контроля тока в цепи освещения торгового центра;
• Измерение тока в цепях переменного тока на объектах с ограниченным доступом - благодаря монтажу на шину не нужен демонтаж кабеля.

Практические советы

• Перед установкой проверьте, чтобы диаметр проводника помещался в окно трансформатора - он рассчитан на жилы до 16–25 мм2 в зависимости изоляции;
• При использовании нескольких трансформаторов на одной фазе убедитесь, что они установлены в одном направлении - неверная ориентация даёт ошибку в учёте;
• Проверяйте целостность вторичной цепи перед включением питания - используйте тестер на замыкание;
• Для длительной эксплуатации в условиях запылённости или влаги рекомендуется дополнительно герметизировать места подключения;
• Артикул ос0000032835 - сохраняйте его при заказе запчастей или аналогов - именно этот номер гарантирует совпадение всех параметров.
