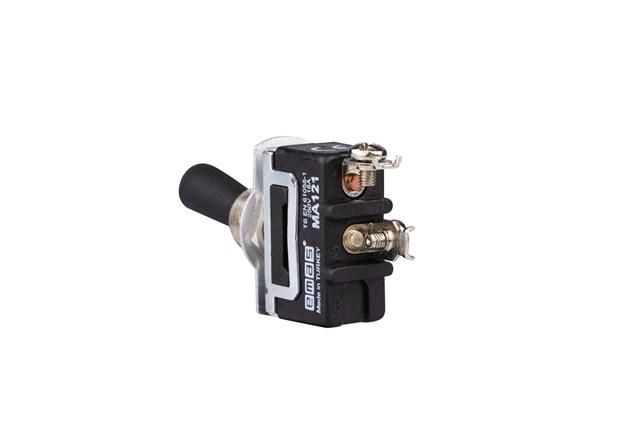

Тумблер ON-OFF НО EMAS MA121

Переключатель ON-OFF НО от бренда EMAS с артикулом ma121 - это механический тумблер с нормально разомкнутым контактом, предназначенный для надёжного включения и выключения цепей в бытовых и промышленных устройствах. Кабельное соединение на двух винтах и устойчивая конструкция делают его удобным для монтажа в условиях повышенной вибрации и перепадов температур.

Назначение и область применения

Переключатель ON-OFF НО используется для ручного управления электрическими цепями: включение/выключение оборудования, контроль питания, аварийное отключение. Подходит для установки в панелях управления, станках, конвейерах, осветительных системах и других устройствах, где требуется простой и надёжный способ коммутации. Применяется там, где не нужна автоматизация - только ручное управление.

Технические характеристики

• Тип контакта: нормально разомкнутый (НО) - замыкает цепь только при включённом положении
• Рабочее напряжение: до 250 В переменного тока
• Номинальный ток: 16 А
• Механический ресурс: 100 000 операций включения/выключения
• Электрический ресурс: 10 000 операций при нагрузке 16 А / 250 В
• Максимальная частота операций: 30 в минуту (и механически, и под нагрузкой)
• Сопротивление контактов: не более 15 мОм
• Изоляционное сопротивление: минимум 10 МОм (при 500 В постоянного тока)
• Электрическая прочность: 2500 В AC между токоведущими частями и корпусом; 1500 В AC между токоведущими частями - за 1 минуту
• Степень защиты: IP40 - защита от твердых частиц больше 1 мм, но не от воды
• Рабочая температура: от –15 C до +85 C
• Максимальная влажность: 80 % без конденсации
• Конструкция: корпус из металла с пластиковым покрытием, кабельное соединение через два винтовых зажима

Совместимость и монтаж

Переключатель ON-OFF НО монтируется в панели с отверстием подходящего размера - типичный крепёж для тумблеров этого класса. Соединение проводов осуществляется через два винта: один для входа, второй - для выхода. Убедитесь, что сечение провода соответствует допустимому для 16 А (обычно 1–2,5 мм2). Не используйте многожильные провода без наконечников - они могут ослабнуть при затяжке. Пластиковое покрытие корпуса снижает риск поражения током, но не заменяет заземление.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для устройств низкого напряжения. Испытания на электрическую прочность (2500 В) и изоляцию (10 МОм) обеспечивают безопасную работу в сетях 230 В. Однако IP40 не обеспечивает защиту от влаги - не применяйте в сырых помещениях, на улице или рядом с источниками воды.

Преимущества

• Высокий механический ресурс - подходит для часто используемых систем
• Надёжные винтовые зажимы - исключают плохой контакт даже при вибрации
• Широкий диапазон рабочих температур - работает в холодных цехах и жарких помещениях
• Пластиковое покрытие - снижает риск случайного касания токоведущих элементов
• Простота монтажа - не требует специальных инструментов

Ограничения применения

• Не предназначен для работы в средах с высокой влажностью, пылью или брызгами - IP40 недостаточно для таких условий
• Запрещено использовать при токе выше 16 А - возможен перегрев и оплавление контактов
• Частота включения не должна превышать 30 раз в минуту - частые срабатывания снизят срок службы
• Не рекомендуется для цепей постоянного тока - характеристики рассчитаны на переменный ток 250 В
• Не имеет фиксированного положения «заблокировано» - можно случайно перевести в другое состояние

Примеры использования

• Главный выключатель питания на станке ЧПУ
• Ручной переключатель включения насоса в системе водоснабжения
• Автономный выключатель света в мастерской
• Кнопка сброса системы на щите управления
• Подключение нагревательного элемента в термокамере

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает провод
• Для длительной работы в пределе мощности (16 А) обеспечьте хорошую вентиляцию вокруг переключателя
• Если планируете использование в местах с вибрацией - закрепите корпус дополнительно хомутом или рамкой
• Не используйте этот переключатель вместо автомата - он не обеспечивает защиту от перегрузки или КЗ
• Проверяйте целостность изоляции и чистоту контактов раз в год при профилактике оборудования
