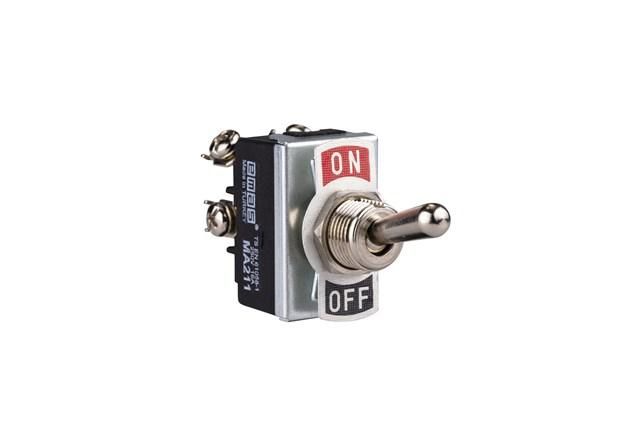

Тумблер ON-OFF , дубль контактов EMAS MA211

Переключатель ON-OFF (дубль контактов) EMAS с артикулом ma211 - это механический коммутирующий элемент с двумя независимыми контактными группами, предназначенный для надёжного включения и отключения цепей управления в условиях высоких нагрузок и требований к долговечности. Подходит для стационарных и мобильных систем, где важны компактность, точность срабатывания и устойчивость к внешним воздействиям.

Назначение и область применения

Переключатель ON-OFF (дубль контакты) EMAS ma211 используется для ручного или автоматического переключения электрических цепей постоянного и переменного тока. Его применяют там, где требуется фиксированное положение «вкл/выкл» с гарантированной коммутацией двух независимых контуров одновременно. Часто встречается в оборудовании с жёсткими требованиями к безопасности: станках, конвейерах, системах автоматизации, радиоэлектронной аппаратуре специального назначения, устройствах контроля движения.

Технические характеристики

• Тип контактов: дубль (две независимые группы NO/NC)
• Номинальный ток (Ie): 16 А
• Номинальное напряжение (Ue): 250 В переменного тока
• Рабочий ток: от 10 А до 120 А (в зависимости от условий эксплуатации)
• Максимальная частота включений: 30 механических операций/мин, 15 электрических операций/мин
• Механический ресурс: 100 000 операций (мин.)
• Электрический ресурс: 10 000 операций (мин.)
• Рабочая температура: от –15 C до +85 C
• Влажность окружающей среды: не более 80 %
• Сопротивление контактов: ≤ 15 мОм
• Сопротивление изоляции: ≥ 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока (1 минута)
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472 / EN 61058-1

Совместимость и монтаж

Переключатель ON-OFF (дубль контактов) EMAS ma211 монтируется через стандартные крепёжные отверстия, совместимые с большинством панельных решений. Установка осуществляется в щиты, корпуса оборудования или на платформы с толщиной материала до 5 мм. Для обеспечения герметичности и защиты от вибраций рекомендуется использовать уплотнительные кольца, если устройство работает в условиях повышенной запылённости или влаги. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте посадочные размеры перед установкой - типовой размер отверстия под монтаж составляет 19–22 мм.

Безопасность и стандарты

Переключатель EMAS ma211 соответствует европейскому стандарту EN 61058-1, который гарантирует безопасную работу в бытовых и профессиональных сетях. Корпус выполнен из самозатухающего материала класса V0 - он не поддерживает горение даже при локальном перегреве. Диэлектрическая прочность 1500 В позволяет применять устройство в цепях с возможными импульсными перенапряжениями. Соответствие стандарту снижает риск возгорания и повышает соответствие нормам промышленной безопасности.

Преимущества

• Два независимых контакта позволяют управлять двумя цепями одним движением - экономит место и упрощает схему.
• Высокий механический ресурс (100 тыс. циклов) делает его подходящим для интенсивно используемых систем.
• Термоустойчивый корпус V0 сохраняет форму и функциональность при нагреве до +85 C.
• Низкое сопротивление контактов (≤15 мОм) минимизирует потери энергии и нагрев при больших токах.
• Устойчивость к влажности до 80 % расширяет зону применения за пределы сухих помещений.

Ограничения применения

• Не предназначен для коммутации токов выше 120 А - превышение вызывает свечение и выход из строя контактов.
• Максимальная электрическая частота - 15 включений в минуту; частое включение чаще приведёт к преждевременному износу.
• Не имеет степени защиты IP - не следует использовать в открытых, сырых или пыльных местах без дополнительной защиты.
• Не рассчитан на взрывоопасные среды - отсутствуют сертификаты Ex.
• Работает только в диапазоне температур –15…+85 C - при более низких температурах возможна потеря эластичности механизмов.

Примеры использования

• Автоматические станки - управление питанием двигателя и системы охлаждения одним переключателем.
• Ленточные конвейеры - включение/выключение привода и сигнализации состояния.
• Испытательные стенды - переключение между режимами тестирования.
• Аппаратура связи и военного назначения - надёжное отключение питания в аварийных ситуациях.
• Подъёмники и транспортеры - ручной экстренный стоп с двойным размыканием цепей.

Практические советы

• Выбирая переключатель ON-OFF (дубль контактов) EMAS ma211, убедитесь, что ваша нагрузка не превышает 16 А постоянного тока и 250 В переменного - иначе снизится срок службы.
• При использовании в вибрационных средах закрепите устройство с помощью антивибрационных прокладок.
• Не допускайте попадания воды внутрь механизма - хотя корпус термоустойчив, он не герметичен.
• Для длительной эксплуатации регулярно проверяйте состояние контактов - особенно после 5–7 тысяч включений.
• Замена должна выполняться при отключенном питании - даже при малом токе есть риск дугового замыкания.
