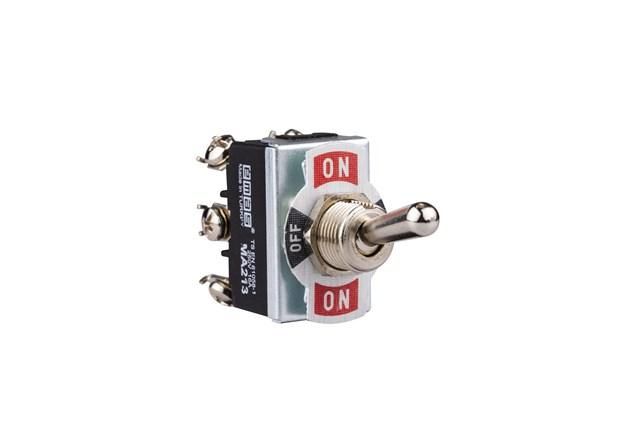

Тумблер ON-OF-ON (дубль контактов) EMAS MA213

Переключатель ON-OFF-ON (двойной контакт) EMAS с артикулом ma213 - это механический коммутирующий элемент для управления двумя электрическими цепями через положение «выкл». Подходит для стационарных и мобильных систем, где требуется надёжная переключаемость при высоких нагрузках и жестких условиях эксплуатации.

Назначение и область применения

Переключатель ON-OFF-ON (двойной контакт) EMAS ma213 используется для переключения между двумя рабочими состояниями с возможностью полного отключения цепи в среднем положении. Применяется в системах управления, где важна точная фиксация положений - например, в автоматических линиях, станках, тестовом оборудовании, устройствах специального назначения. Подходит для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Технические характеристики

• Тип переключения: ON-OFF-ON (двойной контакт)
• Номинальный ток (Ie): 16 А
• Номинальное напряжение (Ue): 250 В переменного тока
• Рабочий ток: от 10 А до 120 А (в зависимости от условий нагрузки)
• Максимальная частота включений: 30 механических операций/мин, 15 электрических операций/мин
• Механический ресурс: 100 000 операций (мин.)
• Электрический ресурс: 10 000 операций (мин.)
• Рабочая температура: от –15 C до +85 C
• Сопротивление контактов: ≤ 15 мОм
• Сопротивление изоляции: ≥ 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока (1 минута)
• Относительная влажность: не более 80%
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472, EN 61058-1

Совместимость и монтаж

Установка переключателя ON-OFF-ON (двойной контакт) EMAS ma213 требует соблюдения посадочных размеров, соответствующих стандартному креплению для тумблеров этого типа. Клеммы рассчитаны на подключение проводов сечением до 2,5 мм2. Для обеспечения долговечности рекомендуется исключить боковые усилия на рычаг - нагрузка должна действовать строго по оси переключения. Устройство монтируется в панели с отверстием подходящего диаметра; герметизация не предусмотрена, поэтому в условиях повышенной запылённости или влаги необходимо использовать внешнюю защитную крышку.

Безопасность и стандарты

Переключатель EMAS ma213 соответствует европейскому стандарту EN 61058-1 и российскому TS 1472, что гарантирует соответствие требованиям безопасности при использовании в промышленном оборудовании. Корпус выполнен из материала класса V0 - самозатухающего при возгорании, что снижает риск распространения пламени. Наличие сертификационных показателей позволяет применять устройство в системах, подлежащих обязательной сертификации.

Преимущества

• Высокая надёжность контактов - минимальное сопротивление и устойчивость к окислению
• Долгий срок службы благодаря механическому ресурсу 100 тыс. операций
• Термоустойчивый корпус (класс V0) выдерживает кратковременные перегревы
• Компактные габариты позволяют устанавливать устройство в ограниченном пространстве
• Подходит для широкого диапазона токов - от 10 А до 120 А при правильном выборе режима

Ограничения применения

• Не предназначен для частых электрических включений выше 15 раз в минуту - превышение сокращает срок службы контактов
• Не имеет защиты от пыли и воды (IP-норма не указана); не применяется во влажных или открытых помещениях без дополнительной защиты
• Работает только в пределах температурного диапазона –15…+85 C - ниже или выше возможны отказы
• Не рекомендуется для управляемых цепей с импульсными нагрузками свыше 16 А - возможна сварка контактов

Примеры использования

• Выбор направления движения конвейера (вперёд / стоп / назад)
• Переключение между основным и резервным источником питания
• Активация/деактивация двух режимов работы станка
• Управление световыми сигналами или звуковой сигнализацией в контрольных пультах
• Настройка режимов тестирования оборудования в лабораториях

Практические советы

• При замене старого переключателя проверьте совпадение количества контактов и типа переключения - ON-OFF-ON отличается от SPDT или DPDT
• Избегайте установки рядом с источниками тепла - даже при допустимой температуре окружающей среды нагрев от соседних компонентов может превысить предел
• Для длительной эксплуатации в условиях вибраций используйте контргайки или клей для фиксации крепёжа
• Не используйте переключатель для управления мощными двигателями без предварительного реле - токи выше 16 А требуют дополнительной защиты
• Проверяйте состояние контактов каждые 5–7 тыс. операций - особенно при работе с индуктивными нагрузками
