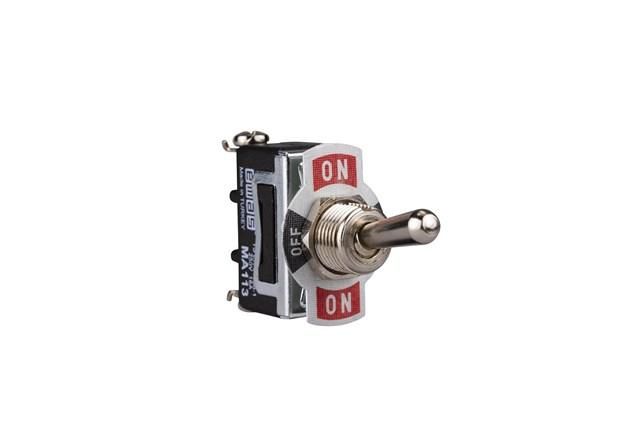

Переключатель ON-OFF-ON EMAS MA113

Переключатель ON-OFF-ON от бренда EMAS с артикулом ma113 - механический коммутирующий элемент с центральным положением «OFF» и двумя активными состояниями «ON». Подходит для управления направлением работы оборудования, переключения режимов или выбора источника питания в условиях умеренной запыленности.

Назначение и область применения

Переключатель ON-OFF-ON используется там, где требуется выбрать одно из двух рабочих состояний, отключив цепь в среднем положении. Применяется в системах автоматизации, на станках, тестовом оборудовании, пультах управления, где важна надёжная фиксация положений и возможность безопасного отключения.

Технические характеристики

• Конфигурация контактов: 2 нормально замкнутых + 1 нормально разомкнутый (2НО+1НЗ)
• Рабочее напряжение: до 250 В переменного тока
• Номинальный ток: 16 А
• Механический ресурс: 100 000 операций
• Электрический ресурс: 10 000 операций
• Частота переключений: до 30 операций в минуту (механическая и электрическая)
• Изоляционное сопротивление: не менее 10 МОм (при 500 В постоянного тока)
• Контактное сопротивление: не более 15 мОм
• Электрическая прочность: 2500 В AC между токоведущими частями и корпусом (1 мин); 1500 В AC между токоведущими частями (1 мин)
• Рабочая температура: от –15 C до +85 C
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, без защиты от воды
• Максимальная влажность: 80 %

Совместимость и монтаж

Установка осуществляется через три винта - типичный крепёж для тумблеров этого класса. Диаметр отверстия в панели должен соответствовать габаритам корпуса, указанным в чертежах производителя. Убедитесь, что провода рассчитаны на ток 16 А и напряжение 250 В AC. Соединения рекомендуется выполнять с использованием клемм или наконечников для предотвращения ослабления контактов при вибрации.

Безопасность и стандарты

Переключатель ON-OFF-ON ma113 от EMAS проектировался с учётом требований к электроизоляции и термостойкости. Напряжение пробоя 2500 В AC обеспечивает защиту от случайных скачков в бытовых и промышленных сетях. Однако сертификаты (например, CE, UL) в предоставленных данных не указаны - перед применением в регулируемых отраслях проверьте соответствие местным нормам.

Преимущества

• Высокая механическая долговечность - 100 тысяч циклов переключения
• Надёжная фиксация трёхпозиционной системы: чёткое ощущение «клика» в каждом положении
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях зимой
• Низкое контактное сопротивление снижает нагрев и потери энергии

Ограничения применения

• Не предназначен для установки во влажных или пылевых средах с риском попадания жидкостей - степень защиты IP40 не обеспечивает герметичность
• Электрический ресурс ограничен 10 тысячами операций; при частом включении под нагрузкой 16 А срок службы будет меньше заявленного
• Не допускается использование в цепях постоянного тока выше 250 В - спецификация дана только для переменного тока
• Максимальная частота переключений - 30 в минуту; превышение может вызвать перегрев и выход из строя

Примеры использования

• Выбор направления движения двигателя (вперёд/стоп/назад)
• Переключение между основным и резервным источником питания
• Активация/деактивация функции на контрольном щите станка
• Ручной режим управления в испытательных стендах

Практические советы

• При монтаже используйте шайбы и фиксирующие элементы - вибрация может ослабить винты крепления
• Не подключайте нагрузку свыше 16 А - даже кратковременные перегрузки сокращают срок службы контактов
• Для длительной эксплуатации в холоде (ниже –10 C) проверяйте эластичность пружин и механизмов после первого включения
• Проверяйте состояние контактов каждые 2–3 тысячи операций - особенно при работе с индуктивными нагрузками (двигатели, реле)
• Переключатель ON-OFF-ON ma113 не имеет световой индикации - если нужен визуальный сигнал, используйте внешние индикаторы
