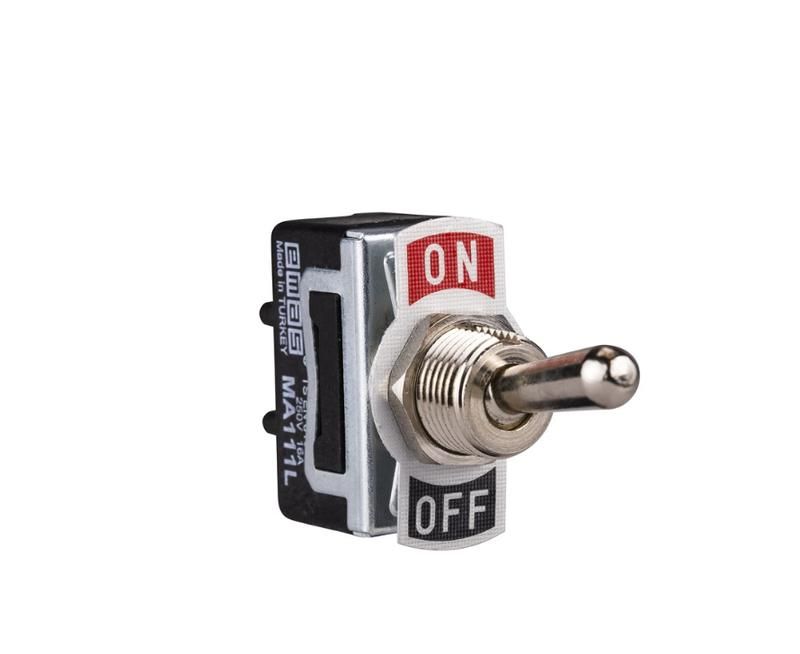

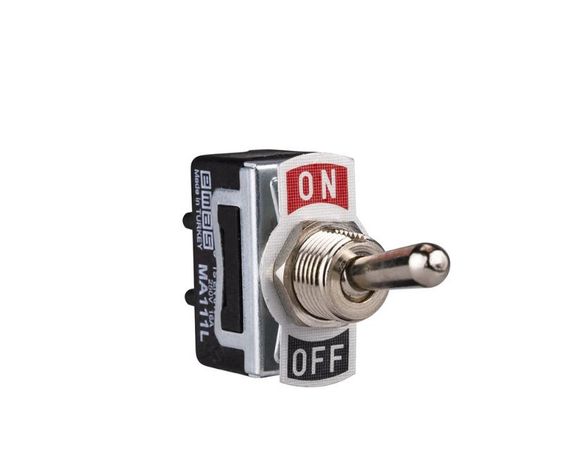

Тумблер ON-OFF "под пайку" EMAS MA111L

Переключатель ON-OFF под пайку EMAS ma111l - компактное устройство для ручного включения и отключения электрических цепей в радиоэлектронном оборудовании, рассчитанное на долгую работу в условиях повышенной нагрузки и перепадов температур.

Назначение и область применения

Переключатель ON-OFF под пайку EMAS ma111l используется для ручного коммутирования цепей постоянного и переменного тока. Применяется в стационарных и мобильных системах: радиоаппаратуре специального назначения, контрольных панелях, тестовом оборудовании, устройствах автоматизации. Подходит там, где требуется надёжное физическое управление питанием без сложной электроники.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В переменного тока
• Рабочий ток: от 10 А до 120 А (в зависимости от условий эксплуатации)
• Механический ресурс: 100 000 операций (мин.)
• Электрический ресурс: 10 000 операций (мин.)
• Максимальная частота включений: 30 механических / 15 электрических операций в минуту
• Сопротивление контактов: не более 15 мОм
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока (1 минута)
• Рабочая температура: от –15 C до +85 C
• Относительная влажность: не выше 80%
• Корпус: термоустойчивый материал класса V0
• Монтаж: под пайку (через выводы)

Совместимость и монтаж

Переключатель ON-OFF под пайку EMAS ma111l устанавливается непосредственно на печатную плату через металлические выводы. Для монтажа требуются стандартные технологии пайки (волновая или ручная). Убедитесь, что шаг выводов соответствует расположению отверстий на плате - данные по габаритам указаны в чертежах производителя. Не используйте перегрев при пайке: длительное воздействие тепла (>5 секунд при 260 C) может повредить внутренние механизмы.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS 1472 и EN 61058-1, которые регламентируют безопасность механических выключателей для бытовых и аналогичных применений. Корпус выполнен из материала класса V0 - самозагасаемый, не распространяет горение. Это обеспечивает соответствие нормам пожарной безопасности в закрытых электронных модулях.

Преимущества

• Высокая надёжность контактов - минимальное сопротивление и устойчивость к окислению.
• Долгий срок службы благодаря механическому ресурсу в 100 тысяч циклов.
• Компактные размеры позволяют использовать его в плотно укомплектованной аппаратуре.
• Термоустойчивый корпус (класс V0) сохраняет форму и функции даже при кратковременных перегревах.
• Поддерживает широкий диапазон рабочих температур - подходит для холодных и жарких помещений.

Ограничения применения

• Не предназначен для коммутации токов выше 120 А - превышение вызывает свечение и выход из строя контактов.
• Частота электрических включений ограничена 15 раз в минуту - частые включения с нагрузкой снизят срок службы.
• Не рекомендован для использования во взрывоопасных средах - отсутствует взрывозащита.
• Не имеет защиты от брызг воды или пыли - IP-защита не указана, не применяйте в открытых или грязных условиях.
• Не подходит для автоматического управления - только ручное включение/выключение.

Примеры использования

• Главный выключатель питания в диагностическом оборудовании.
• Ручной сброс или активация режима в радиопередатчике.
• Интерфейс управления в испытательных стендах для электронных модулей.
• Локальное отключение цепи в системах автономного питания.

Практические советы

• Выбирая переключатель ON-OFF под пайку EMAS ma111l, проверьте совпадение шага выводов с вашей печатной платой - неверный шаг затруднит сборку.
• При работе с токами близкими к предельным (16 А), обеспечьте хорошее теплоотведение вокруг контактной группы.
• Не допускайте попадания жидкости или пыли внутрь корпуса - устройство не герметично.
• Для увеличения срока службы избегайте частых включений под максимальной нагрузкой - лучше использовать контакторы для высокочастотных циклов.
• Замените переключатель после достижения 10 тыс. электрических операций, особенно если он работает под нагрузкой близкой к 16 А.
