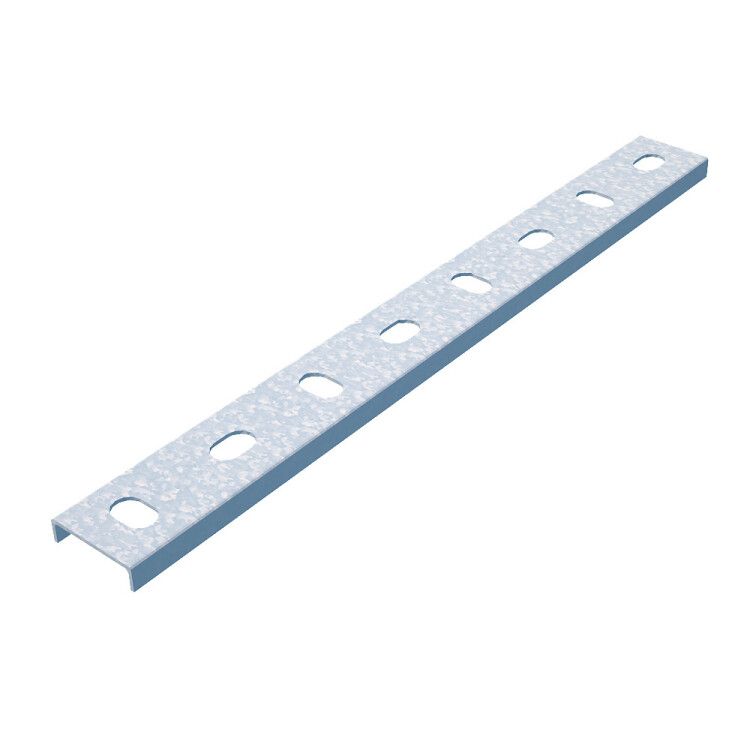

Универсальный поддерживающий профиль 36х13х1,5 L200 мм HD - UPP200 КМ-Профиль LO5705

Универсальный поддерживающий профиль КМ-профиль (артикулы lo5705, upp200 hd) - это стальной U-образный элемент с горячим цинкованием, предназначенный для сборки несущих конструкций кабеленесущих систем без сварки. Подходит для установки в условиях повышенной влажности, на улице и в слабокоррозийных средах.

Назначение и область применения

Профиль используется как опора для кабельных трасс, лотков, каналов и других компонентов кабеленесущих систем. Особенно эффективен при монтаже подвесов типа «качели» на шпильках - обеспечивает жёсткую фиксацию и равномерную нагрузку. Применяется в промышленных зонах, на объектах энергетики, транспорта, ЖКХ и в других местах, где требуется надёжная, долговечная и не требующая сварки конструкция.

Технические характеристики

• Размеры: 36×13 мм (высота × ширина), длина 200 мм
• Толщина стенки: 1,5 мм
• Форма: U-профиль
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Материал: оцинкованная сталь
• Перфорация: задняя поверхность с отверстиями для крепления
• Ширина внутреннего слота: 17 мм - позволяет легко вставлять и фиксировать крепёжные элементы
• Цвет: серый
• Климатическое исполнение: О1/О4 - работает при температуре от −50 C до +40 C, в условиях повышенной влажности
• Огнестойкость: да - не поддерживает горение, сохраняет форму при воздействии открытого пламени

Совместимость и монтаж

Профиль совместим со всеми типами крепёжа, используемого в кабеленесущих системах: болтами, шпильками, хомутами, анкерными пластинами. Монтаж осуществляется без сварки - достаточно закрутить крепёж через перфорированные отверстия на задней стороне. Для фиксации на шпильках рекомендуется использовать гайки с шайбами. Посадочная ширина 17 мм соответствует стандартным крепёжным элементам, что исключает необходимость доработки детали.

Безопасность и стандарты

• Соответствует ГОСТ 9.307-89 - требования к горячему цинкованию
• Соответствует ГОСТ 15150-69 - классификация по климатическим условиям О1/О4
• Обеспечивает огнестойкость - не выделяет токсичных веществ при нагреве, не поддерживает горение

Преимущества

• Высокая прочность за счёт толщины 1,5 мм и U-формы - выдерживает значительные механические нагрузки
• Защита от коррозии благодаря горячему цинкованию - срок службы увеличивается в 2–3 раза по сравнению с некоценированным металлом
• Легкий монтаж - отсутствие сварки снижает время установки и риск повреждений
• Подходит для внешних и влажных помещений - не теряет свойств при контакте с конденсатом
• Идеально сочетается с другими элементами системы КМ-профиль - можно собирать модульные конструкции

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP-класс защиты не указан, поэтому не заменяет герметичные корпуса
• Не рекомендован для агрессивных сред: химических цехов, морского побережья с соляным туманом, зон с частыми кислотными осадками
• Длина 200 мм ограничивает шаг между точками крепления - при больших пролётах нужна дополнительная поддержка
• Не подходит для монтажа с использованием сварки - материал может потерять антикоррозийные свойства в зоне сварки

Примеры использования

• Крепление кабельных лотков к потолку или стене в распределительном щите
• Подвес кабельных трасс на шпильках в производственных цехах с высокой влажностью
• Сборка нестандартных направляющих для проводов в HVAC-системах
• Фиксация светильников и оборудования на потолочных конструкциях в подвальных помещениях

Практические советы

• При выборе длины учтите, что 200 мм - это максимальная длина одного элемента; для длинных участков используйте несколько профилей с перекрытием
• Перфорация на задней стенке позволяет крепить профиль к бетону, кирпичу или металлическому каркасу - используйте дюбели или саморезы по металлу
• Для предотвращения люфтов при монтаже на шпильки выбирайте гайки с пластиковыми или резиновыми прокладками
• Проверьте соответствие ширины слота (17 мм) диаметру вашего крепёжа - слишком крупные элементы не войдут
• Храните профиль в сухом месте перед монтажом - даже оцинкованная сталь может покрываться белым налётом при длительном контакте с влагой
