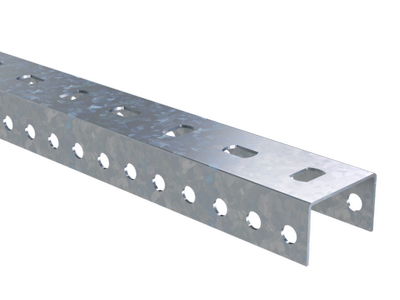

Профиль П-образный PSL, L600, толщ.1,5 мм, горячеоцинкованный | BPL2906HDZ DKC ДКС

Профиль П-образный L600 толщина 1,5 мм горячеоцинкованный BPL-29 от DKC (ДКС) - жёсткий металлический элемент из оцинкованной стали для сборки несущих конструкций в автоматизации, промышленном оборудовании и системах крепления. Профиль BPL-29 обеспечивает надёжную основу для установки консолей, подвесов и других компонентов серии B5 Combitech.

Назначение и область применения

Профиль BPL-29 предназначен для создания прочных рамных и стоевых конструкций. Его используют в промышленной автоматике, на конвейерах, в станочных узлах, в системах крепления оборудования к стенам и потолкам. Подходит для монтажа консолей BBL-40, BBL-50, BBM-50, а также для фиксации через крепления BSV-29 и BSF-29. Может применяться в качестве направляющей для подвесов на шпильках.

Технические характеристики

• Форма: U-профиль (П-образный)
• Длина: 600 мм
• Толщина стенки: 1,5 мм
• Материал: сталь с горячим цинкованием
• Цвет: серый
• Ширина слота: 17 мм - позволяет использовать стандартные болты и крепёж серии B5 Combitech
• Перфорация: с трёх сторон - обеспечивает гибкую фиксацию крепежа в любом месте профиля
• Зубья: есть - предотвращают проскальзывание соединяемых деталей
• Возможность отламывания: да - можно нарезать профиль на нужную длину без специального инструмента
• Огнестойкость: соответствует требованиям к негорючим материалам
• Покрытие: горячее цинкование (гальванопокрытие методом погружения) - равномерный слой цинка, защищающий от коррозии

Совместимость и монтаж

Профиль BPL-29 совместим с крепёжными элементами серии B5 Combitech: консолями BBL-40/BBL-50, BBM-50, кронштейнами BSV-29 и BSF-29. Для монтажа используется стандартный крепёж с головкой 8–10 мм, подходящий под слот шириной 17 мм. Отломить профиль до нужного размера можно обычным плоскогубцами - достаточно приложить усилие вдоль линии перфорации. Крепление к стене выполняют анкерами или химическими дюбелями через отверстия в боковых полках. Учитывайте, что максимальная нагрузка зависит от типа крепления и количества точек фиксации.

Безопасность и стандарты

Изделие соответствует требованиям к негорючим материалам (класс НГ). Горячее цинкование соответствует ГОСТ 14746 и ISO 1461 - обеспечивает долговечную антикоррозийную защиту. Материал не выделяет токсичных веществ при нагреве, безопасен для внутреннего использования в помещениях с повышенной влажностью.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм
• Устойчивость к коррозии - идеально для цехов, пищевой промышленности, холодильных камер
• Легко модифицируется: можно отламывать, сверлить, резать
• Равномерная перфорация с трёх сторон - удобство расположения крепежа
• Зубья обеспечивают плотное сцепление с другими элементами системы
• Совместимость с целой серией компонентов B5 Combitech - снижает время сборки

Ограничения применения

• Не предназначена для внешней эксплуатации под прямыми осадками - хотя цинк защищает от влаги, длительное воздействие воды может вызвать белый налёт (циновые продукты коррозии)
• Не рекомендовано использование в контакте с сильными кислотами, щелочами или морской водой - требуются дополнительные защитные меры
• Отламываемая часть теряет точность геометрии - после отлома не гарантируется сохранение параллельности кромок
• Не является несущим элементом для больших динамических нагрузок без усиления

Примеры использования

• Каркас для крепления пневматических цилиндров на конвейере
• Подвес для светильников в производственном помещении с высокой влажностью
• Основа для монтажа панелей управления в станционных корпусах
• Направляющая для перемещаемых платформ в автоматизированных линиях
• Крепление трубопроводов внутри технологического здания

Практические советы

• Перед отламыванием отметьте линию реза маркером - так будет легче контролировать длину
• После отлома зачистите острые края напильником - это повысит безопасность при работе
• При использовании с крепежом BSV-29/BSF-29 проверяйте соответствие глубины захода болта - он должен полностью войти в слот
• Для увеличения жёсткости длинных участков используйте два профиля BPL-29 параллельно
• При монтаже на бетонную стену выбирайте анкеры с распорным механизмом - они лучше работают с тонкостенным профилем
• Храните профиль в сухом месте - даже оцинкованная сталь может окисляться при постоянной конденсации влаги
