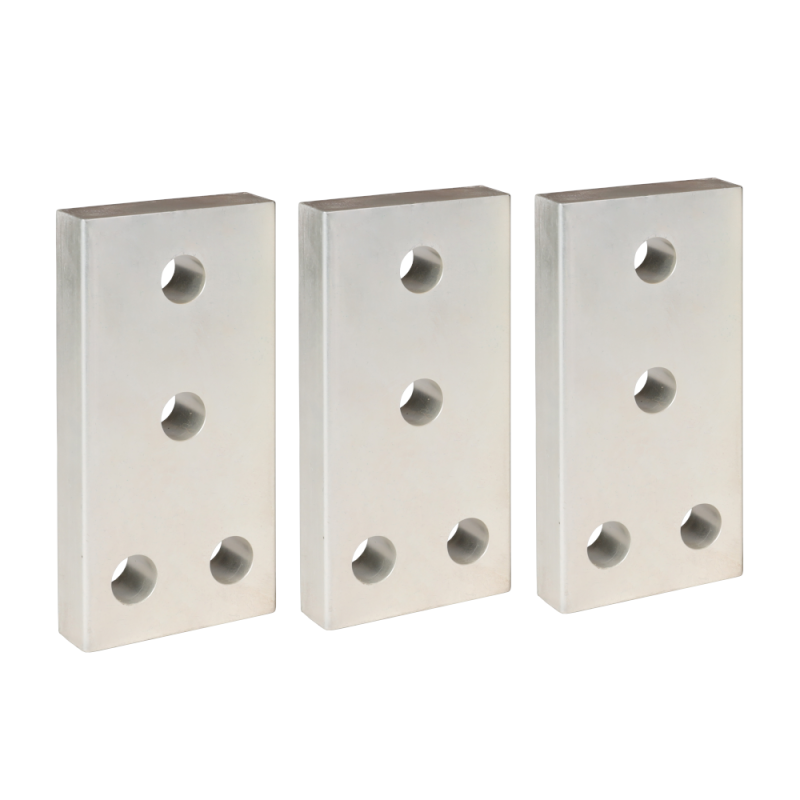

Удлинители полюсов OptiMat D800, D1000, D1250, D1600-УХЛ3 | 294400 КЭАЗ

Удлинитель полюсов D800, D1000, D1250, D1600-УХЛ3 (3 шт) КЭАЗ предназначен для расширения возможностей подключения к автоматическим выключателям серии OptiMat - позволяет одновременно присоединить несколько шин или кабельных наконечников к одному полюсу, упрощая сборку силовых цепей. Удлинитель полюсов КЭАЗ изготовлен в России и рассчитан на работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Удлинитель полюсов D800, D1000, D1250, D1600-УХЛ3 (3 шт) КЭАЗ используется для соединения автоматических выключателей с многожильными кабелями через наконечники или с медными шинами. Он применяется там, где требуется увеличить количество точек подключения к одному полюсу выключателя - например, при комплектации щитов управления, распределительных устройств или систем автоматизации. Подходит для установки в промышленных объектах, энергообъектах, на транспорте и в других местах с жесткими требованиями к надежности.

Технические характеристики

• Тип изделия: удлинитель полюса
• Количество полюсов: 3 (комплект из трёх единиц)
• Номинальное напряжение: 110 В
• Номинальный ток: 1600 А
• Способ монтажа: втычной - фиксируется прямо в гнездо выключателя без дополнительных креплений
• Степень защиты IP: IP00 - не имеет внешней защиты, работает только внутри закрытых корпусов
• Цвет: светло-серый

Совместимость и монтаж

Удлинитель полюсов D800, D1000, D1250, D1600-УХЛ3 (3 шт) КЭАЗ совместим исключительно с автоматическими выключателями серии OptiMat. Для правильной установки необходимо:

• Выключить питание перед монтажом
• Загрузить в гнездо выключателя удлинитель до характерного щелчка - он защелкивается механически
• Подключать к нему только кабельные наконечники с подходящим сечением (не более допустимой площади контакта)
• Не использовать с другими сериями выключателей - даже внешне похожими

Монтаж выполняется без инструментов - достаточно плотного вдавливания. После установки проверьте надежность фиксации легким покачиванием.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и внутренним нормам КЭАЗ. Несмотря на высокий рабочий ток (1600 А), удлинитель полюсов не имеет собственной защиты - он лишь расширяет контактную группу. Поэтому обязательна установка в защищенном корпусе, предотвращающем случайное прикосновение к токоведущим частям. Применение вне герметичных щитов запрещено.

Преимущества

• Удобство монтажа - не требует сверления, болтов или инструментов; просто вставляется и фиксируется
• Российское производство - гарантирует соответствие локальным условиям эксплуатации и срокам поставки
• Многоступенчатый контроль качества - каждый элемент проходит проверку на прочность контакта и термостойкость
• Возможность подключения нескольких проводников к одному полюсу - снижает необходимость в дополнительных ответвительных шинах

Ограничения применения

• Не предназначена для открытой установки - IP00 не защищает от пыли, влаги и прикосновений
• Работает только при номинальном напряжении до 110 В - нельзя применять в сетях 220/380 В
• Совместим только с выключателями OptiMat - не подходит к другим моделям, даже от КЭАЗ
• Не рекомендуется для частых демонтажей - многократная вставка/извлечение может повредить контактные поверхности

Примеры использования

• Сборка распределительного щита на заводе: один выключатель управляет несколькими потребителями через три удлинителя - по одному на каждый полюс
• Обслуживание системы конвейера: кабельные наконечники от трех двигателей подключены к одному полюсу автомата через этот удлинитель
• Аварийное освещение: шина питания подключена к выключателю через удлинитель, обеспечивая равномерное распределение нагрузки

Практические советы

• Перед заказом убедитесь, что ваш выключатель - именно OptiMat D1600. Удлинитель полюсов D800, D1000, D1250, D1600-УХЛ3 (3 шт) КЭАЗ не подойдет к другим типам
• Проверяйте сечение кабеля: максимальный ток 1600 А требует наконечников с площадью контакта ≥ 120 мм2
• Не используйте удлинитель в качестве переходника между разными классами напряжения - это опасно и нарушает правила безопасности
• Храните в сухом месте: хотя изделие УХЛ3 устойчиво к влажности, длительное воздействие конденсата может вызвать окисление контактов
• При замене всегда берите полный комплект из 3 штук - они работают как единая система, и использование одного или двух элементов может нарушить баланс нагрузки
