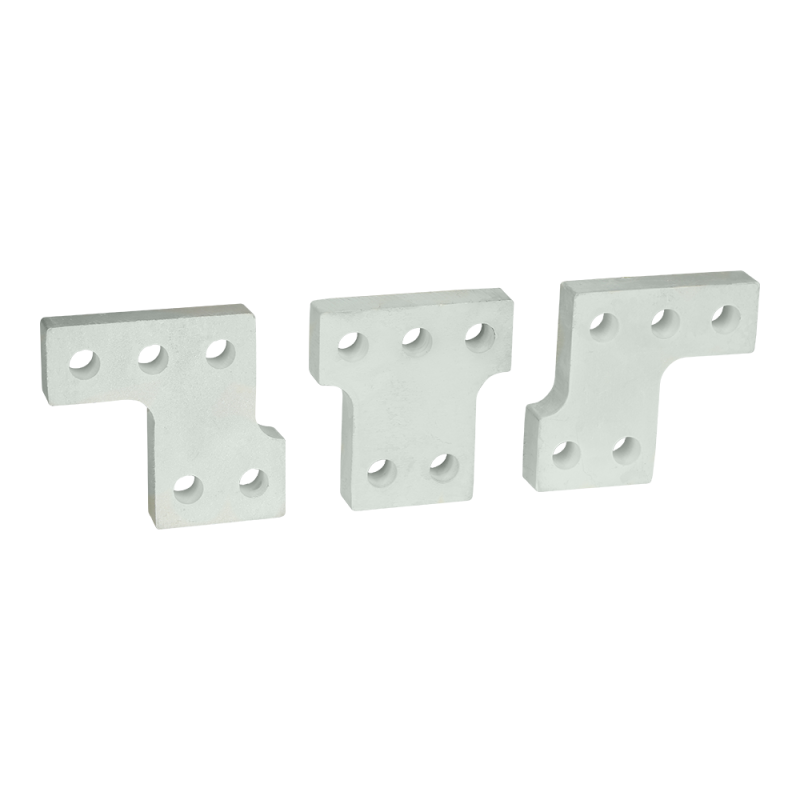

Расширители полюсов OptiMat D800, D1000, D1250, D1600-УХЛ3-3 шт | 294399 КЭАЗ

Расширители полюсов OptiMat D800, D1000, D1250, D1600-УХЛ3 (3 шт) КЭАЗ предназначены для увеличения межполюсного расстояния автоматических выключателей серии OptiMat, чтобы упростить подключение толстых шин и крупногабаритных кабельных наконечников. Эти устройства совместимы со всеми моделями OptiMat D и подходят как для стационарной, так и для выдвижной установки.

Назначение и область применения

Расширители полюсов OptiMat D800, D1000, D1250, D1600-УХЛ3 (3 шт) КЭАЗ используются для физического отделения контактов автоматических выключателей серии OptiMat. Это необходимо, когда требуется подключить шины большого сечения или массивные кабельные наконечники - обычное расстояние между полюсами становится недостаточным. Применяются в силовых щитах промышленных объектов, на производствах, в системах энергораспределения и на участках с высокими токовыми нагрузками.

Технические характеристики

• Количество единиц в комплекте: 3 шт.
• Совместимость: выключатели OptiMat D800, D1000, D1250, D1600
• Степень защиты: УХЛ3 - рассчитаны на работу в условиях повышенной влажности и температур до –45 C
• Материал корпуса: термостойкий изоляционный пластик
• Изготовитель: КЭАЗ (Курский электроаппаратный завод)

Совместимость и монтаж

Расширители полюсов OptiMat D800, D1000, D1250, D1600-УХЛ3 (3 шт) КЭАЗ устанавливаются непосредственно на выключатель OptiMat D без необходимости замены основного корпуса. Подходят как для стационарных, так и для выдвижных модификаций. Монтаж выполняется путём защёлкивания на направляющие выключателя - никаких дополнительных креплений или инструментов не требуются. Перед установкой проверьте соответствие модели выключателя (D800–D1600) и наличие свободных мест на боковой поверхности аппарата.

Безопасность и стандарты

Расширители полюсов OptiMat D800, D1000, D1250, D1600-УХЛ3 (3 шт) КЭАЗ соответствуют требованиям ГОСТ Р 50030.2 и выполнены в исполнении УХЛ3 - обеспечивающем надёжную работу в холодных и влажных помещениях. Конструкция исключает случайное прикосновение к токоведущим частям при установленном выключателе.

Преимущества

• Не требуют переделки существующего оборудования - просто добавляются к уже установленному выключателю.
• Обеспечивают безопасный зазор между полюсами даже при использовании крупных медных шин или наконечников 120 мм2 и более.
• Выдерживают механические нагрузки и вибрацию, характерные для промышленных условий.
• Установка занимает менее минуты - не требует демонтажа выключателя.

Ограничения применения

• Не совместимы с другими сериями автоматических выключателей - только с OptiMat D800–D1600.
• Не предназначены для самостоятельного использования - работают только как дополнение к основному аппарату.
• Не рекомендованы для внешней установки без герметичного корпуса щита - хотя имеют класс УХЛ3, они не являются герметичными сами по себе.

Примеры использования

• Подключение медных шин 120 мм2 к выключателю OptiMat D1250 в цеховом распределительном щите.
• Монтаж в холодном помещении (например, на складе с открытым хранением) с применением вытяжного выключателя OptiMat D1600.
• Аппаратная сборка в щитах для насосных станций, где требуется большой шаг между контактами для удобства обслуживания.

Практические советы

• Перед заказом убедитесь, что ваш выключатель именно модель OptiMat D - другие серии (например, OptiMat E) не поддерживают эти расширители.
• Если планируете использовать несколько расширителей одновременно - проверьте, достаточно ли места внутри щита для сохранения минимальных зазоров между соседними устройствами.
• После установки проведите визуальный осмотр: все три расширителя должны плотно защёлкнуться и не иметь люфта.
• Не используйте расширители для изменения коммутационных характеристик - они не влияют на ток отключения или время срабатывания.
