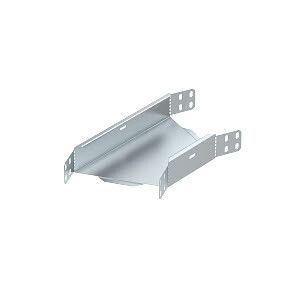

Угловая секция 45° для лотка LKS 600 мм (RBL 45 660 FS RU) | 6043692 OBO Bettermann

Угловая секция 45 градусов для лотка LKS 600 мм от OBO BETTERMANN предназначена для создания плавного поворота кабельных трасс на 45° в системах лотков LKS с высотой стенки 60 мм. Артикул rbl 45 660 fs ru обеспечивает совместимость с другими элементами серии LKS и соответствует требованиям Росатома.

Назначение и область применения

Эта угловая секция используется для изменения направления кабельной трассы под углом 45° без необходимости использовать несколько прямых участков и дополнительные соединители. Подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, энергообъектах, центрах обработки данных и других местах, где требуется компактный и надёжный переход между горизонтальными участками лотков.

Технические характеристики

• Угол поворота: 45° - позволяет выполнять плавные изгибы трассы без острых переломов
• Ширина: 600 мм - соответствует ширине лотков серии LKS, обеспечивая равномерную нагрузку по всей поверхности
• Высота боковой стенки: 60 мм - точно совпадает с высотой стандартных лотков LKS, исключая зазоры и перепады
• Материал: сталь толщиной 0,7 мм - обеспечивает достаточную жёсткость при минимальном весе
• Покрытие: цинк - защищает от коррозии, особенно в условиях повышенной влажности или агрессивной среды
• Исполнение: с встроенным интегрированным соединителем - не требует дополнительных болтов или клемм для сборки

Совместимость и монтаж

Угловая секция 45 градусов для лотка LKS 600 мм полностью совместима со всеми элементами серии LKS от OBO BETTERMANN. Монтаж выполняется путём простого соединения с прямыми участками лотка - встроенный соединитель автоматически фиксирует детали друг с другом. Для установки достаточно выровнять кромки и плотно состыковать секцию с соседними элементами. Нет необходимости в сверлении, использовании болтов или дополнительных крепёжных изделий.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на объектах атомной энергетики
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждён соответствие требованиям законодательства РФ
• Обозначение типа: RBL 45 660 FS RU - внутренний код производителя, указывающий на серию, угол и исполнение

Преимущества

• Интегрированный соединитель снижает время монтажа и уменьшает риск некачественного соединения
• Цинковое покрытие увеличивает срок службы в условиях влажности, химических паров или температурных колебаний
• Жёсткая конструкция из стали 0,7 мм сохраняет форму даже при заполнении лотка кабелями до предела
• Стандартная ширина 600 мм и высота 60 мм обеспечивают универсальное использование в рамках одной системы

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости
• Подходит только для лотков с высотой стенки 60 мм; несовместим с лотками другой высоты (например, LKS 80 или LKS 100)
• Не рекомендуется для внешней установки без защиты от прямого воздействия осадков - хотя есть цинкование, но не указан класс IP
• Не заменяет собой поворотные элементы большего радиуса - при частых изгибах следует рассчитывать нагрузку на кабели

Примеры использования

• Переход трассы вокруг оборудования на производстве
• Обход трубопроводов или колонн в машинных залах АЭС
• Формирование маршрута кабелей в распределительных пунктах с ограниченным пространством
• Создание ответвлений от основной трассы под углом в серверных помещениях

Практические советы

• Перед монтажом проверьте, что все смежные участки лотка имеют одинаковую высоту (60 мм) и принадлежат серии LKS
• Не используйте эту секцию для поворотов более чем на 45° - для больших углов применяйте две последовательные секции или другие решения
• При прокладке тяжёлых кабелей убедитесь, что опора под лотком расположена рядом с углом - чтобы избежать прогиба
• Артикул rbl 45 660 fs ru можно заказывать как отдельную деталь - он совместим с любыми комплектами LKS от OBO BETTERMANN
