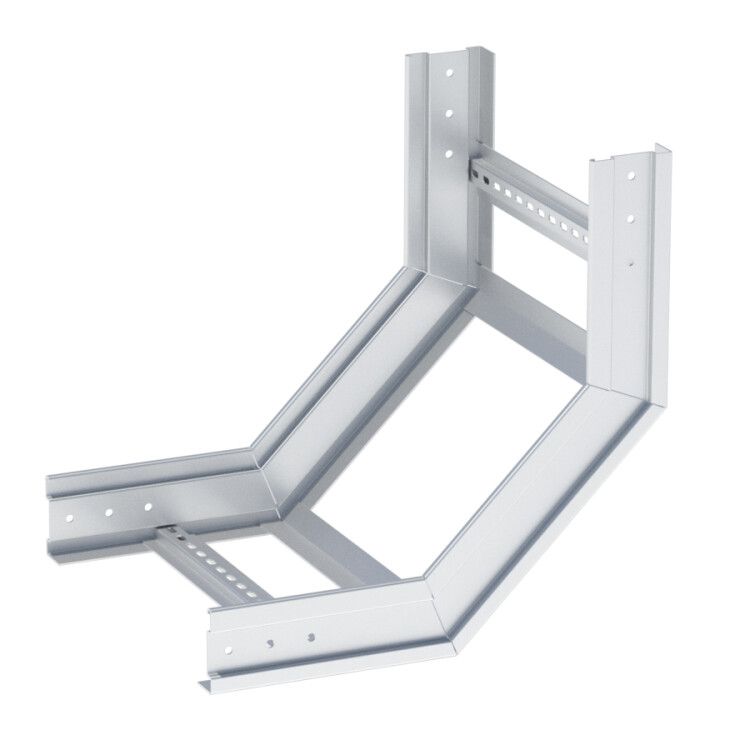

Угол 90 градусов вертикальный внутренний лестничный усиленный 100x300 мм (2 мм) HDZ EKF | viltp90100300-2-HDZ

Угол 90 градусов вертикальный внутренний лестничный усиленный 100x300 мм (2 мм) HDZ EKF PROxima - элемент кабельной трассы для перехода между горизонтальными участками лестничного лотка под прямым углом. Применяется в промышленных, коммерческих и жилых зданиях там, где требуется надежная и быстромонтируемая трасса для силовых и слаботочных кабелей. Бренд EKF и артикул viltp90100300-2-hdz указывают на соответствие серии EKF-Line, предназначенной для усиленных систем M-Line Plus.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы внутри зданий - например, при переходе с одного этажа на другой или при обходе колонн, перегородок и других препятствий. Подходит для установки в помещениях с высокими требованиями к механической прочности: производственные цеха, трансформаторные подстанции, офисные комплексы, больницы, школы. Усиленная конструкция позволяет использовать его в местах с повышенной нагрузкой на кабели и сам лоток.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает четкий вертикальный изгиб трассы;
• Размеры: ширина 300 мм, высота 100 мм - соответствует стандартным размерам лестничных лотков EKF-Line;
• Толщина материала: 2 мм - увеличивает жесткость и долговечность по сравнению с базовыми моделями;
• Материал: сталь - обеспечивает прочность и совместимость с другими элементами системы;
• Покрытие: горячий цинк - защищает от коррозии даже в условиях повышенной влажности и агрессивной среды;
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели с минимальным изгибом, исключая повреждение изоляции;
• Тип ступени: перфорированный профиль - удобен для фиксации кабелей хомутиками и обеспечивает вентиляцию;
• Тип бокового профиля: открытый - упрощает доступ к кабелям при обслуживании;
• Исполнение: с интегрированным соединительным разъемом - позволяет собирать трассу без сварки, используя только болты;
• Цвет: серый - соответствует цветовой гамме всей серии EKF-Line;
• Гарантийный срок: 84 месяца - подтверждает высокую надежность материалов и покрытия.

Совместимость и монтаж

Угол совместим с лестничными лотками серии EKF-Line того же размера (300×100 мм). Монтаж выполняется с помощью болтов и гаек, входящих в комплект крепежа для лотков. Интегрированный соединительный разъем позволяет легко состыковать угол с прямым участком лотка - достаточно выровнять кромки и закрутить болты. Нет необходимости в сварке, что снижает время монтажа и исключает риск повреждения покрытия. Для сборки требуются обычные инструменты: ключи на 10–13 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее цинкование обеспечивает электроизоляционные свойства и предотвращает образование коррозионных продуктов, которые могут повредить кабели. Конструкция не содержит острых кромок, способных повредить изоляцию проводов при прокладке.

Преимущества

• Усиленная толщина стенки (2 мм) повышает устойчивость к деформациям при нагрузках;
• Отсутствие сварки ускоряет монтаж и снижает стоимость работ;
• Горячее цинкование гарантирует долгий срок службы даже в сырых и агрессивных средах;
• Интегрированный разъем исключает необходимость в дополнительных деталях для стыковки;
• Перфорированная ступень упрощает крепление кабелей и контроль состояния трассы.

Ограничения применения

Не предназначено для наружной установки без защиты от прямого воздействия осадков и УФ-излучения. Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - даже цинковое покрытие имеет ограниченную устойчивость к таким веществам. Также не следует использовать этот угол как опору для тяжелых механизмов или оборудования - он служит только для кабельной трассы.

Примеры использования

• Подключение лестничного лотка от машинного зала к распределительному щиту на втором этаже;
• Обход колонны в административном корпусе при прокладке сети Ethernet и питания;
• Создание вертикального канала для кабелей в многоквартирном доме с использованием системы M-Line Plus;
• Замена старой трубной трассы на современную кабельную систему в заводском цехе.

Практические советы

• При заказе проверьте, чтобы все элементы трассы имели одинаковый тип исполнения - только тогда соединения будут герметичными и прочными;
• Учитывайте внутренний радиус 300 мм: не прокладывайте кабели с минимальным допустимым радиусом изгиба больше этого значения;
• Для частых обслуживаний используйте хомуты с регулировкой - они позволяют менять положение кабелей без демонтажа угла;
• При монтаже в пыльных помещениях периодически проверяйте состояние соединений - грязь может затруднять доступ к болтам;
• Arтикул viltp90100300-2-hdz всегда сочетается с прямыми участками и другим фурнитуром серии EKF-Line - не заменяйте его аналогами с другим шагом крепления.
