Угол CD 90 вертикальный внеш. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36804KZL DKC ДКС

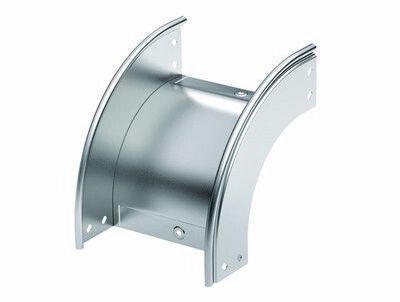

Угол для лотка вертикальный внешний 90 градусов 200/80 в комплекте с крепежными элементами и соединительными пластинами, цинк-ламельное покрытие от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для изменения направления кабельной трассы в вертикальной плоскости с плавным переходом. Артикул 36804kzl обеспечивает надежное соединение лотков шириной 200 мм и высотой 80 мм.

Назначение и область применения

Угол для лотка вертикальный внешний 90 градусов 200/80 используется для формирования вертикальных поворотов в кабельных трассах. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, на заводах, в распределительных пунктах, серверных помещениях и других местах, где требуется изменение уровня трассы. Элемент сочетается с другими компонентами системы S5 Combitech, позволяя собирать сложные маршруты без жестких изломов.

Технические характеристики

• Угол поворота: 90°
• Габариты лотка: ширина 200 мм, высота 80 мм
• Внутренний радиус изгиба: 190 мм
• Толщина материала: 0,8 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламельное - химически активное покрытие на базе магниевой смолы с добавлением алюминиевых и цинковых хлопьев
• Цвет: серый
• Исполнение: с предустановленными соединительными пластинами и крепежом
• Огнестойкость: соответствует требованиям (не распространяет горение)
• Перфорация: есть на боковых стенках и основании - для вентиляции и фиксации кабелей
• Широкодиапазонное исполнение: да - совместим с лотками других производителей при одинаковых габаритах

Совместимость и монтаж

Элемент совместим с лотками S5 Combitech шириной 200 мм и высотой 80 мм. Соединительные пластины и крепежные болты включены в комплект - не требуют доп purchases. Монтаж выполняется путем стыковки с прямым участком лотка; пластины фиксируются саморезами через перфорацию. Благодаря плавному изгибу и перфорированным стенкам, кабели легко проходят через угол без перегибов и механических повреждений. Учитывайте внутренний радиус 190 мм - он определяет минимальный радиус изгиба кабелей внутри лотка.

Безопасность и стандарты

Угол для лотка вертикальный внешний 90 градусов 200/80 в комплекте с крепежными элементами и соединительными пластинами, цинк-ламельное покрытие имеет огнестойкую конструкцию и соответствует нормам безопасности для промышленных систем кабельной прокладки. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижая риск коррозии даже в агрессивных средах. Сертификация продукта соответствует требованиям ГОСТ и международным стандартам для металлических кабельных систем.

Преимущества

• Плавный изгиб минимизирует нагрузку на кабели и упрощает протяжку
• Цинк-ламельное покрытие устойчиво к коррозии - срок службы сравним с горячеоцинкованными изделиями
• Комплектность: все крепеж и пластины уже установлены - экономия времени на сборке
• Перфорация в основании и боках позволяет дополнительно фиксировать кабели и обеспечивать естественную вентиляцию
• Поддержка широкодиапазонного исполнения - можно использовать с лотками других брендов при совпадении габаритов

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - хотя покрытие защищено, система не герметична
• Не рекомендуется применять с лотками меньшей высоты (менее 80 мм) или большей ширины (более 200 мм) - возможны зазоры и потеря прочности соединения
• В условиях постоянного контакта с агрессивными жидкостями (например, кислотами, щелочами) требуется дополнительная защита - цинк-ламель не выдерживает длительного воздействия таких сред

Примеры использования

• Создание вертикального перехода от этажа к этажу в многоэтажном производственном корпусе
• Формирование поворота в машинном зале от горизонтального лотка к вертикальному стояку
• Прокладка кабелей в серверной комнате с подпольной трассой и выходом на стойки
• Обход препятствий (трубопроводы, колонны) в промышленных цехах с использованием комбинированных решений S5 Combitech

Практические советы

• Проверьте перед монтажом соответствие толщины стенок лотка и угла - особенно при использовании сторонних лотков
• При протяжке кабелей используйте смазку для кабелей - плавный изгиб с радиусом 190 мм требует осторожности при больших пучках
• Закрепите угол к несущей конструкции через перфорацию в основании - это повысит устойчивость всей трассы
• Для открытых площадок или сырых помещений рассмотрите дополнительную окраску или использование герметиков на стыках
• Артикул 36804kzl - часть серии S5 Combitech; для унифицированной системы лучше использовать весь набор аксессуаров от DKC (ДКС)
