Угол CD 90 вертикальный внеш. 90° 80/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми д | 36801KZL DKC ДКС

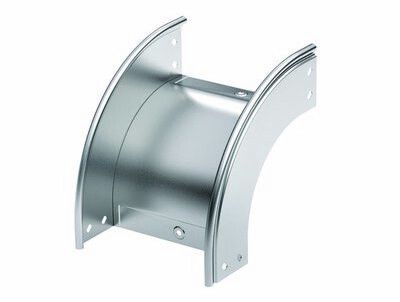

Угол вертикальный внешний 90 градусов 80/80 для кабельного лотка в комплекте с крепежными элементами и соединительными пластинами, цинк-ламельное покрытие от DKC (ДКС), артикул 36801kzl, предназначен для изменения направления кабельной трассы в вертикальной плоскости с плавным изгибом. Подходит для систем S5 Combitech и совместим с лотками 80×80 мм.

Назначение и область применения

Этот угол используется для создания вертикальных поворотов в кабельных трассах, когда необходимо изменить направление движения кабелей с горизонтального на вертикальное или наоборот. Удобен при прокладке трасс в помещениях с ограниченным пространством, где требуется избежать острых углов. Применяется в промышленных объектах, на заводах, в распределительных щитах, на транспорте и в энергетике - там, где важны надежность и долговечность кабельной инфраструктуры.

Технические характеристики

• Угол поворота: 90°
• Размер лотка: 80 × 80 мм (высота × ширина)
• Материал: сталь оцинкованная, толщиной 0,8 мм
• Покрытие: цинк-ламельное - химически активное покрытие на базе магниевой смолы с частицами алюминия и цинка
• Внутренний радиус изгиба: 190 мм
• Исполнение: с соединительным разъемом, перфорированными боковыми стенками и основанием
• Цвет: серый
• Огнестойкость: соответствует требованиям
• Изгиб: плавный, без резких переходов

Совместимость и монтаж

Угол 36801kzl совместим исключительно с кабельными лотками серии S5 Combitech размером 80×80 мм. Каждый элемент поставляется с готовыми соединительными пластинами и крепежом - не требует доп purchases. Монтаж выполняется вручную: выравниваются кромки лотка и угла, фиксируются болтами через перфорацию. Перфорация в основании и боках позволяет использовать различные способы крепления - к стене, потолку или несущей конструкции. Плавный изгиб снижает риск повреждения кабелей при прокладке.

Безопасность и стандарты

Изделие имеет огнестойкую конструкцию, что важно для соблюдения норм пожарной безопасности в промышленных зонах. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, предотвращая коррозию даже при повышенной влажности. По уровню защиты от коррозии эквивалентно горячеоцинкованному покрытию, что подтверждает соответствие промышленным стандартам долговечности.

Преимущества

• Готовый комплект: все крепежи и пластины включены - экономия времени на сборке
• Плавный изгиб: минимизирует механическое напряжение на кабелях при прокладке
• Цинк-ламельное покрытие: устойчиво к коррозии, особенно в агрессивных средах
• Перфорация: удобство крепления и возможность модификации под нужды проекта
• Совместимость с системой S5 Combitech: гарантия точности сборки и отсутствия несоответствий

Ограничения применения

• Не подходит для лотков другого размера - только 80×80 мм
• Не рекомендован для установки в условиях постоянного контакта с открытым огнем или температур выше +80 C
• Не является герметичным элементом - не защищает от попадания воды внутрь лотка; для влажных помещений требуется дополнительная герметизация
• Не предназначена для нагрузок сверх рабочих параметров лотка - масса кабелей должна соответствовать заявленной несущей способности системы

Примеры использования

• Подключение кабельных трасс от этажного щита к технологическому оборудованию на нижних уровнях
• Проход кабелей между этажами через перекрытия
• Обход колонн и трубопроводов в машинных залах
• Сборка вертикальных стоек для кабельных каналов в серверных и распределительных пунктах

Практические советы

• Проверьте перед монтажом, что внутренний радиус 190 мм достаточен для радиуса изгиба ваших кабелей - особенно для силовых и многожильных проводов
• При использовании в сырых местах (например, в подвалах) дополнительно обработайте стыки герметиком, поскольку сам угол не герметичен
• Используйте только крепеж из комплекта - он рассчитан на нагрузку и материал этого конкретного аксессуара
• При необходимости удлинения трассы - комбинируйте этот угол с другими элементами серии S5 Combitech: прямыми участками, переходниками и крышками
• Артикул 36801kzl - единственный вариант в линейке DKC с таким сочетанием размера, покрытия и комплектации; другие модели не заменят его без доработок
