Угол CDSD 90 вертикальный внеш. переходник прав. осн.100 H100, горячеоцинкованный | 37012HDZ DKC ДКС

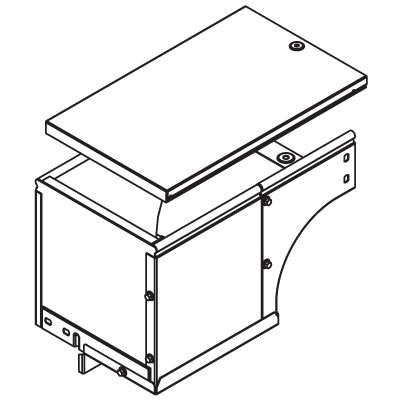

Угол для кабельного лотка вертикальный внешний правый 90 градусов 100х100 горячеоцинкованный CDSD 90 предназначен для изменения направления кабельной трассы на 90° в вертикальной плоскости, обеспечивая плавный и защищённый проход проводов между этажами или уровнями. Бренд DKC (ДКС) выпускает этот элемент в сериях для промышленной автоматизации, а артикул 37012hdz соответствует стандартным требованиям к жестким металлическим системам прокладки кабелей.

Назначение и область применения

Этот угол используется для формирования внешнего поворота в вертикальном кабельном лотке, когда необходимо изменить направление трассы вправо под углом 90°. Подходит для установки в промышленных помещениях, на заводах, в распределительных щитах, на объектах энергетики и транспорта. Применяется там, где требуется надёжная механическая защита кабелей и возможность прокладки большого количества проводов в ограниченном пространстве.

Технические характеристики

• Материал: сталь с горячим цинкованием - устойчивость к коррозии даже в агрессивной среде
• Размеры: высота и ширина 100 мм - совместим с лотками того же габарита
• Угол поворота: 90° - точный внешний поворот вправо
• Внутренний радиус: 80 мм - позволяет безопасно прокладывать кабели без перегибов
• Толщина стенки: 1 мм - достаточна для механической прочности при нагрузках
• Покрытие: горячее цинкование методом погружения - равномерный слой, долгий срок службы
• Цвет: светло-серый - характерен для оцинкованной стали
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам

Совместимость и монтаж

Угол CDSD 90 совместим с другими элементами системы кабельных лотков DKC (ДКС) размером 100×100 мм. Для монтажа необходимо закрепить его болтами или самонарезающими винтами к двум смежным участкам лотка - горизонтальному и вертикальному. Учитывайте, что внутренний радиус 80 мм определяет минимальный допустимый изгиб кабелей - не используйте кабели с радиусом изгиба менее 80 мм. Отсутствие встроенного соединительного элемента требует предварительной подготовки мест крепления и соблюдения шага фиксации (обычно 40–60 см).

Безопасность и стандарты

Горячее цинкование соответствует ГОСТ 14771-76 и ISO 1461, обеспечивает класс защиты IP54+ при условии герметичной сборки всей трассы. Материал не выделяет токсичных веществ при нагреве, подходит для помещений с повышенными требованиями к экологической безопасности. Напряжение и ток через лоток не влияют на целостность угла - он является исключительно механическим компонентом.

Преимущества

• Высокая коррозионная стойкость благодаря глубокому слою цинка - служит до 25 лет в условиях производства
• Жёсткая конструкция сохраняет форму под весом заполненного лотка
• Не требует окраски после монтажа - готов к использованию сразу
• Легко комбинируется с другими элементами серии 100×100
• Поддерживает массовое прокладывание кабелей без перегрузки

Ограничения применения

• Не предназначена для использования внутри взрывоопасных зон (не имеет взрывозащиты)
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или температур выше +100 C
• Не подходит для кабелей с минимальным радиусом изгиба меньше 80 мм - возможен повреждение изоляции
• Требует дополнительных крепёжных элементов - не имеет встроенных замков или фиксаторов

Примеры использования

• Переход с горизонтального лотка на вертикальную стояку в цехе с конвейерной линией
• Прокладка силовых кабелей между этажами в административном здании
• Формирование маршрута для кабелей управления в распределительной камере подстанции
• Обход препятствий (колонн, трубопроводов) в технологических корпусах

Практические советы

• Перед монтажом проверьте соответствие размеров лотков - все элементы должны иметь одинаковый профиль 100×100 мм
• При необходимости увеличить жёсткость, дополнительно закрепите угол к несущей конструкции анкерами
• Не затягивайте крепёж слишком сильно - это может деформировать тонкую сталь (1 мм)
• Для длительной эксплуатации в сыром воздухе (например, на улице) рекомендовано использовать силиконовые уплотнители на стыках
• Артикул 37012hdz - это именно правый внешний угол; для левого поворота выбирайте другую модель
